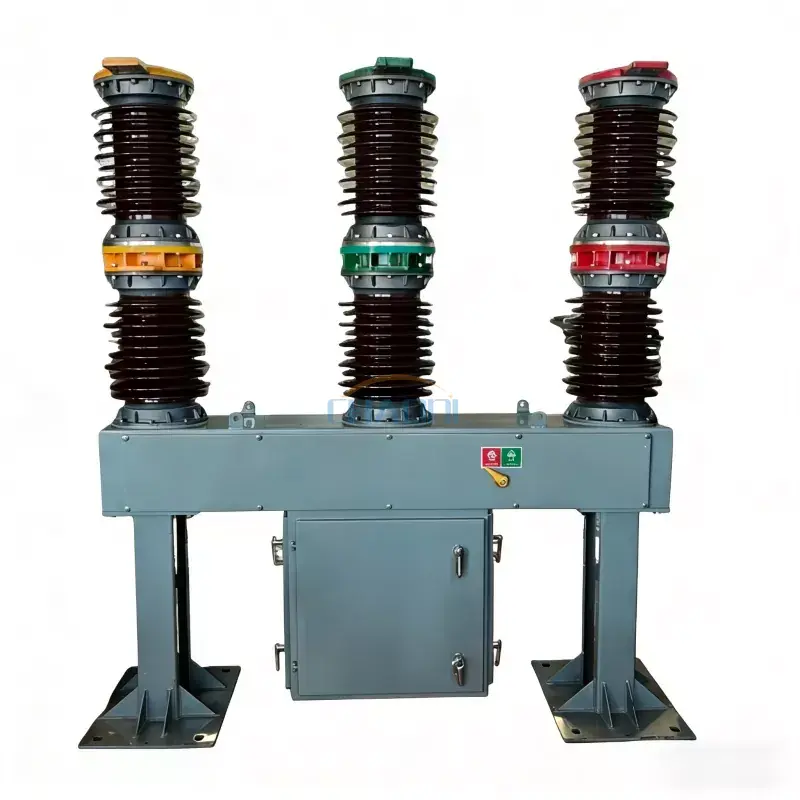

27.5kV बाहिरी उच्च भोल्टेज सर्किट ब्रेकर

27.5kV आउटडोर हाई भोल्टेज सर्किट ब्रेकर (मोडेल: ZW7-27.5) रेलवे कर्षण पावर प्रणाली, सबस्टेशनहरू, उपयोगिता वितरण नेटवर्कहरू, र औद्योगिक पावर अनुप्रयोगहरूको लागि डिजाइन गरिएको एक उच्च प्रदर्शन आउटडोर भ्याकुम सर्किट ब्रेकर हो। उच्च-गुणस्तरको भ्याकुम अवरोधक र मर्मत-रहित अपरेटिङ मेकानिज्मले सुसज्जित, यसले भरपर्दो स्विचिङ, ओभरलोड सुरक्षा, र मध्यम-भोल्टेज विद्युतीय प्रणालीहरूको लागि सर्ट-सर्किट अवरोध प्रदान गर्दछ।

दीर्घकालीन बाहिरी सञ्चालनको लागि डिजाइन गरिएको, सर्किट ब्रेकरले उत्कृष्ट इन्सुलेशन प्रदर्शन, उच्च ब्रेकिङ क्षमता, र उत्कृष्ट मेकानिकल स्थायित्व प्रदान गर्दछ। मानक भोल्टेज मूल्याङ्कनमा 24kV, 27.5kV, 33kV, र 40.5kV समावेश छन्, जबकि अनुकूलित कन्फिगरेसनहरू विशिष्ट परियोजना आवश्यकताहरू, रेखाचित्रहरू, र प्राविधिक विशिष्टताहरू पूरा गर्न उपलब्ध छन्।

ZW7 शृङ्खलाले कम्प्याक्ट निर्माण, भरपर्दो सञ्चालन, र लचिलो अनुकूलनलाई संयोजन गर्दछ, यसलाई रेलवे विद्युतीकरण परियोजनाहरू, उपयोगिता सबस्टेशनहरू, नवीकरणीय ऊर्जा प्रणालीहरू, र सुरक्षित र कुशल ऊर्जा सुरक्षा आवश्यक पर्ने औद्योगिक वितरण नेटवर्कहरूको लागि एक आदर्श समाधान बनाउँछ।

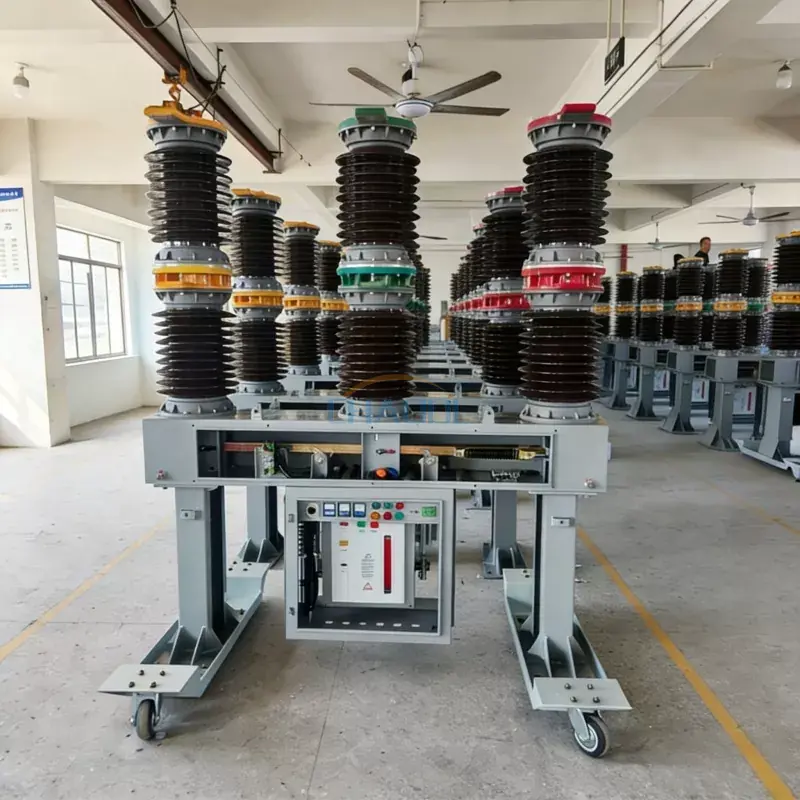

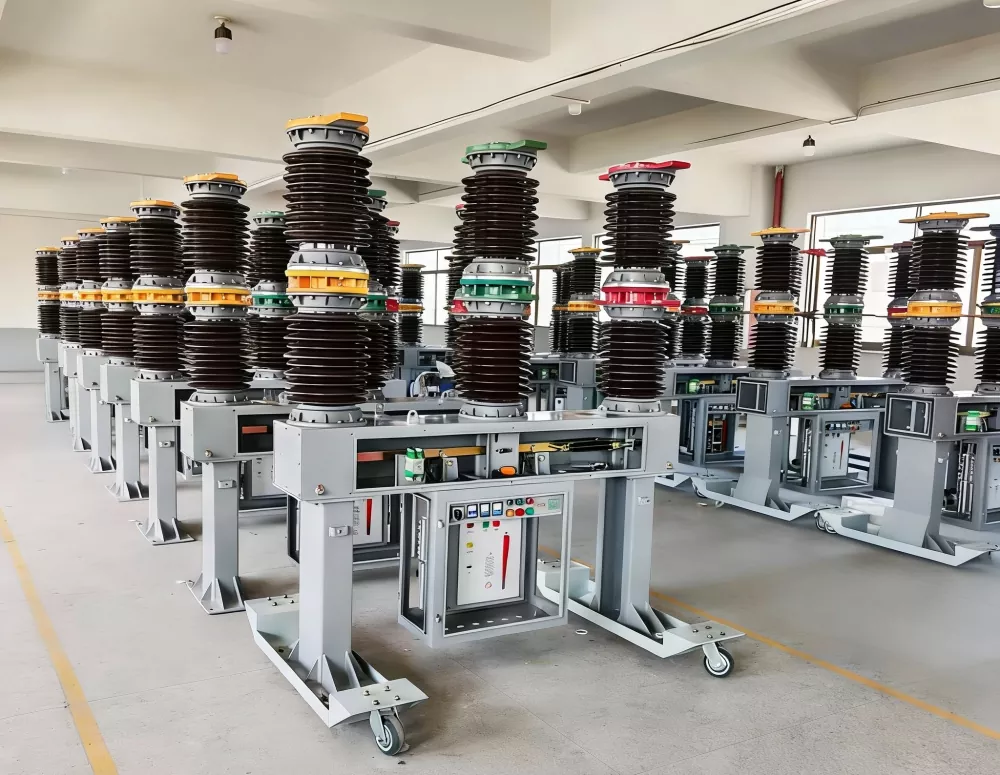

उत्पादन विधानसभा फोटो

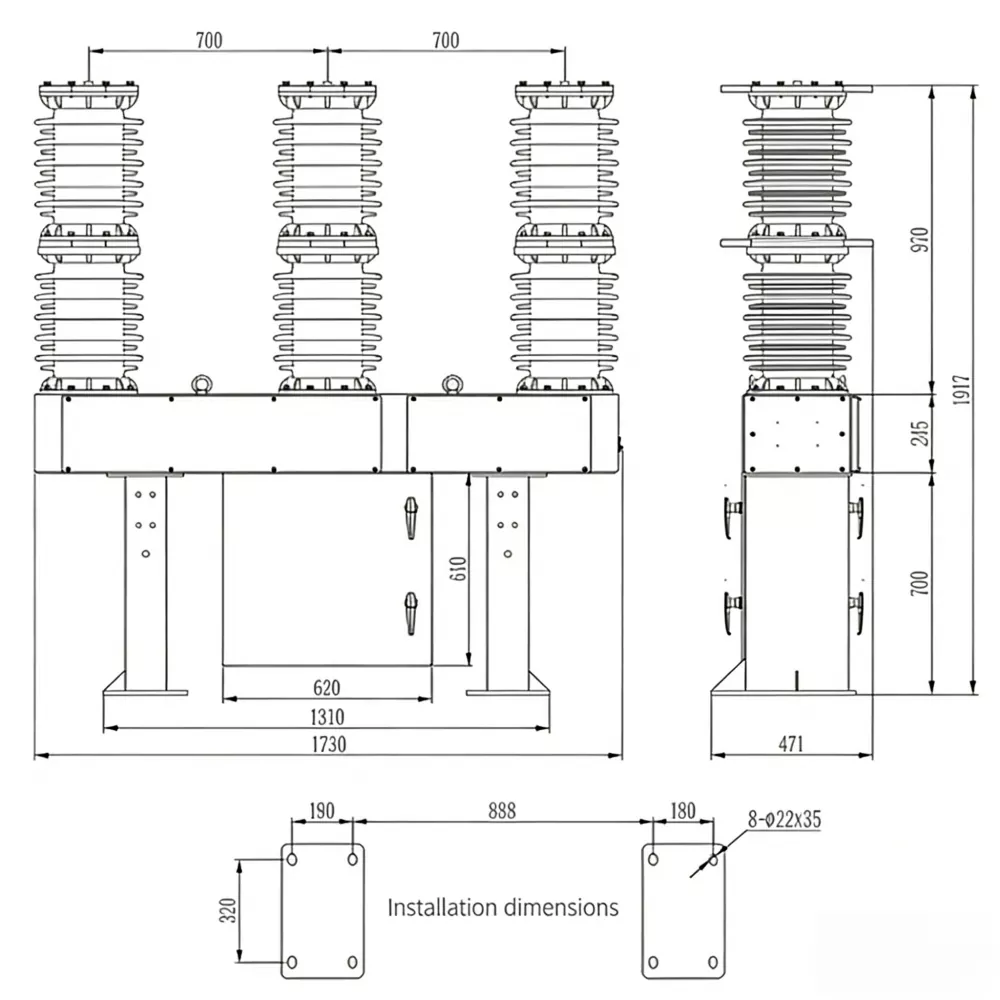

उत्पादन आयाम रेखाचित्र

उत्पादन सुविधाहरू

• उन्नत भ्याकुम अवरोध टेक्नोलोजीले छिटो चाप विलोपन र भरपर्दो दोष अलगाव सुनिश्चित गर्दछ।
• मर्मत-रहित वसन्त परिचालन संयन्त्रले सञ्चालन लागत घटाउँछ र दीर्घकालीन विश्वसनीयता सुधार गर्दछ।
• 24kV, 27.5kV, 33kV, र 40.5kV सहित बहु भोल्टेज मूल्याङ्कनहरूमा उपलब्ध छ।
• पावर वितरण अनुप्रयोगहरूको मागको लागि 31.5kA सम्म उच्च सर्ट-सर्किट ब्रेकिङ क्षमता।
• ओसिलो, प्रदूषण, र कठोर मौसम अवस्थाहरूको लागि उत्कृष्ट प्रतिरोधको साथ कम्प्याक्ट आउटडोर डिजाइन।
• ग्राहक रेखाचित्र अनुसार अनुकूलित संरचनात्मक डिजाइन, माउन्टिंग आयामहरू, र विद्युतीय प्यारामिटरहरूलाई समर्थन गर्दछ।
• 10,000 अपरेशनहरूको लामो मेकानिकल जीवनले उपकरण जीवनचक्र भर भरपर्दो प्रदर्शन सुनिश्चित गर्दछ।
• रिमोट सञ्चालन र आधुनिक सबस्टेशन स्वचालन प्रणाली संग एकीकरण को लागी उपयुक्त।

प्राविधिक प्यारामिटरहरू

अनुप्रयोगहरू

द27.5kV बाहिरी उच्च भोल्टेज सर्किट ब्रेकरभरपर्दो स्विचिङ, सुरक्षा र नियन्त्रण आवश्यक पर्ने मध्यम-भोल्टेज पावर प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

• रेलवे कर्षण सबस्टेशनहरू
• रेलवे ओभरहेड क्याटेनरी बिजुली आपूर्ति प्रणाली
• उपयोगिता पावर वितरण नेटवर्कहरू
• विद्युत सबस्टेशनहरू
• औद्योगिक ऊर्जा वितरण प्रणाली
• हावा र सौर्य ऊर्जा परियोजनाहरू
• खनन र भारी औद्योगिक सुविधाहरू
• शहरी र ग्रामीण विद्युतीय पूर्वाधार

कार्य सिद्धान्त

27.5kV आउटडोर हाई भोल्टेज सर्किट ब्रेकरले स्विचिङ सञ्चालनको क्रममा उत्पन्न हुने विद्युतीय आर्कहरू निभाउन सिल गरिएको भ्याकुम इन्टरप्टरको प्रयोग गर्दछ। जब गल्ती हुन्छ, अपरेटिङ मेकानिजमले द्रुत रूपमा सम्पर्कहरू अलग गर्दछ, भ्याकुम चेम्बरलाई इन्सुलेट तेल वा SF6 ग्यासको प्रयोग बिना नै त्रुटि वर्तमानलाई प्रभावकारी रूपमा अवरोध गर्न अनुमति दिन्छ। यो डिजाइनले उच्च डाइलेक्ट्रिक शक्ति, उत्कृष्ट स्विचिंग प्रदर्शन, र लामो सेवा जीवन प्रदान गर्दा मर्मत आवश्यकताहरू कम गर्दछ।

यसको मोड्युलर निर्माणले विश्वव्यापी रूपमा विभिन्न उपयोगिता र रेलवे परियोजनाहरूको आवश्यकताहरू पूरा गर्न अनुकूलित भोल्टेज मूल्याङ्कनहरू, सञ्चालन संयन्त्रहरू, इन्सुलेशन कन्फिगरेसनहरू, र स्थापना आयामहरूलाई समर्थन गर्दछ।

बारम्बार सोधिने प्रश्नहरू

27.5kV आउटडोर हाई भोल्टेज सर्किट ब्रेकर केको लागि प्रयोग गरिन्छ?

यो रेलवे, उपयोगिता, र औद्योगिक पावर नेटवर्कहरूमा लोड करन्टहरू, ओभरलोडहरू, र सर्ट-सर्किट गल्तीहरू अवरोध गरेर मध्यम-भोल्टेज विद्युतीय प्रणालीहरूको सुरक्षा र नियन्त्रण गर्न डिजाइन गरिएको हो।

तेल सर्किट ब्रेकरको सट्टा भ्याकुम सर्किट ब्रेकर किन प्रयोग गर्ने?

भ्याकुम सर्किट ब्रेकरहरूले छिटो चाप विलुप्त, लामो सेवा जीवन, कम मर्मत आवश्यकताहरू, सुधारिएको वातावरणीय प्रदर्शन, र उच्च परिचालन विश्वसनीयता प्रदान गर्दछ।

के सर्किट ब्रेकर अनुकूलित गर्न सकिन्छ?

हो। भोल्टेज मूल्याङ्कनहरू, माउन्टिंग संरचनाहरू, सञ्चालन संयन्त्रहरू, इन्सुलेशन कन्फिगरेसनहरू, र अन्य प्राविधिक प्यारामिटरहरू परियोजना रेखाचित्र र ग्राहक विशिष्टताहरू अनुसार अनुकूलित गर्न सकिन्छ।

कुन उद्योगहरूले सामान्यतया यो सर्किट ब्रेकर प्रयोग गर्छन्?

यो व्यापक रूपमा रेलवे विद्युतीकरण, उपयोगिता सबस्टेशनहरू, नवीकरणीय ऊर्जा परियोजनाहरू, औद्योगिक ऊर्जा वितरण, खानी सञ्चालन, र पूर्वाधार निर्माणमा प्रयोग गरिन्छ।
