126KV बाहिरी SF6 सर्किट ब्रेकर

126KV बाहिरी SF6 सर्किट ब्रेकर (मोडेल LW36-126) पावर ग्रिड सबस्टेशनहरू, उपयोगिता प्रसारण प्रणालीहरू, र ठूला-ठूला औद्योगिक विद्युतीय नेटवर्कहरूको लागि डिजाइन गरिएको उच्च-भोल्टेज ट्रान्समिशन-क्लास स्विचिङ उपकरण हो। यो लोड वर्तमान, ओभरलोड वर्तमान, र सर्ट-सर्किट गल्ती वर्तमान को नियन्त्रण, सुरक्षा, र स्विच गर्न को लागी व्यापक रूपमा प्रयोग गरिन्छ, र अन्तरसम्बन्धित पावर प्रणालीहरूमा टाई सर्किट ब्रेकरको रूपमा पनि कार्य गर्न सक्छ।

यो 126KV आउटडोर SF6 सर्किट ब्रेकरले सल्फर हेक्साफ्लोराइड (SF6) ग्यासलाई चाप शमन गर्ने र इन्सुलेशन माध्यमको रूपमा, एकल-स्तम्भ, एकल-ब्रेक प्रति ध्रुव संरचनासँग मिल्छ। अवरोधको समयमा, स्व-ऊर्जा चाप निभाउने सिद्धान्तले चापलाई कुशलतापूर्वक चिसो र निभाउनको लागि चाप चेम्बर भित्र उच्च-गति ग्यास प्रवाह उत्पन्न गर्दछ, उच्च त्रुटि अवस्थाहरूमा स्थिर ब्रेकिङ प्रदर्शन सुनिश्चित गर्दछ।

CT-संचालित मोटर स्प्रिङ अपरेटिङ मेकानिजम र तीन-चरण मेकानिकल लिंकेज प्रणालीसँग सुसज्जित, LW36-126 ले सटीक स्विचिङ प्रदर्शन, उच्च मेकानिकल विश्वसनीयता, र बाहिरी वातावरणको मागमा उत्कृष्ट दीर्घकालीन परिचालन स्थिरता प्रदान गर्दछ।

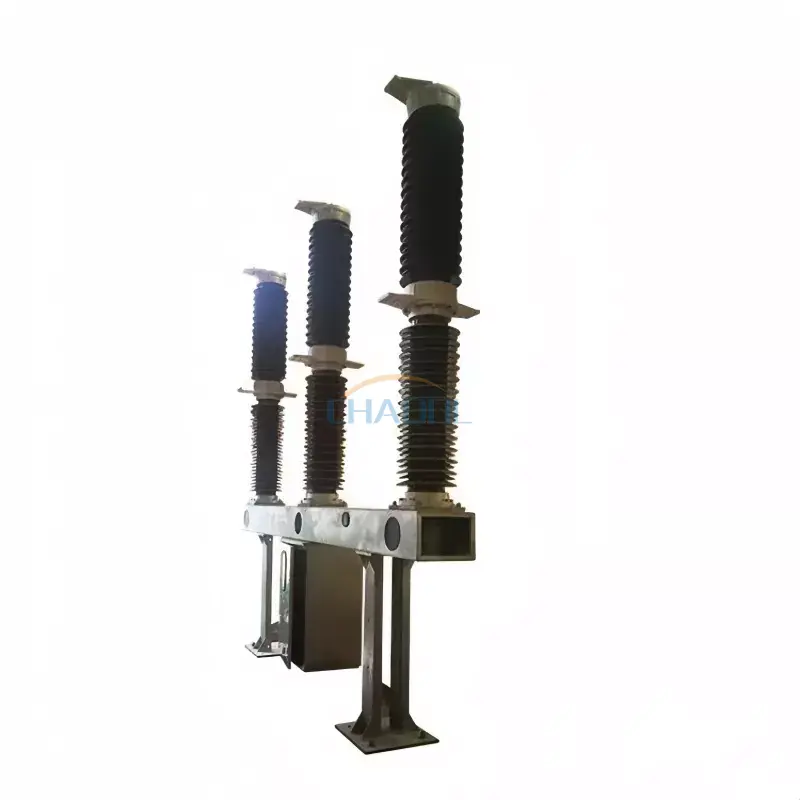

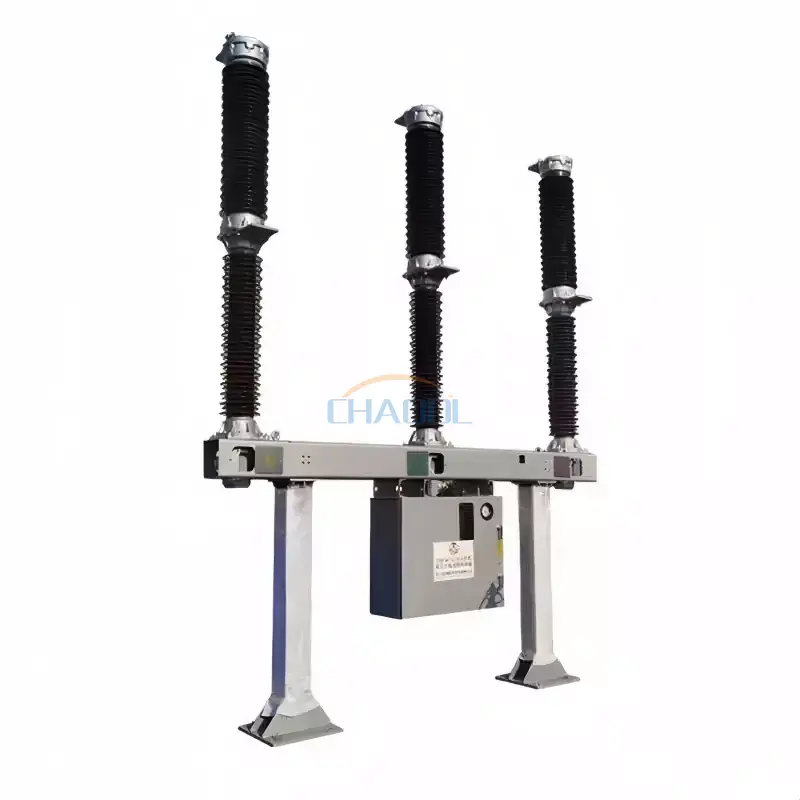

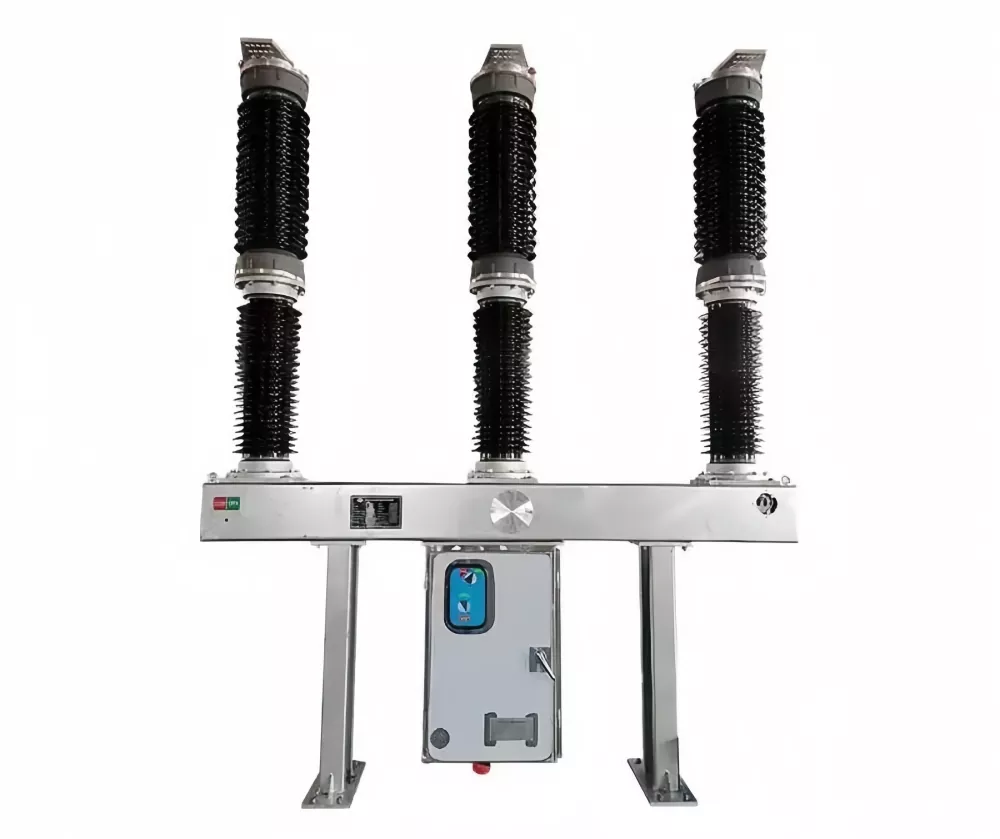

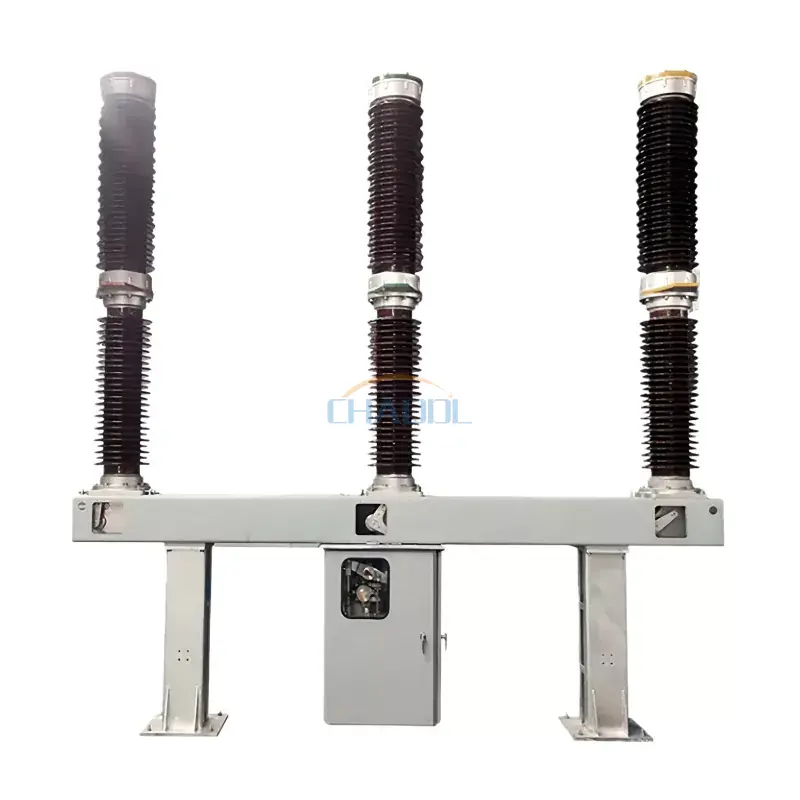

उत्पादन उपस्थिति

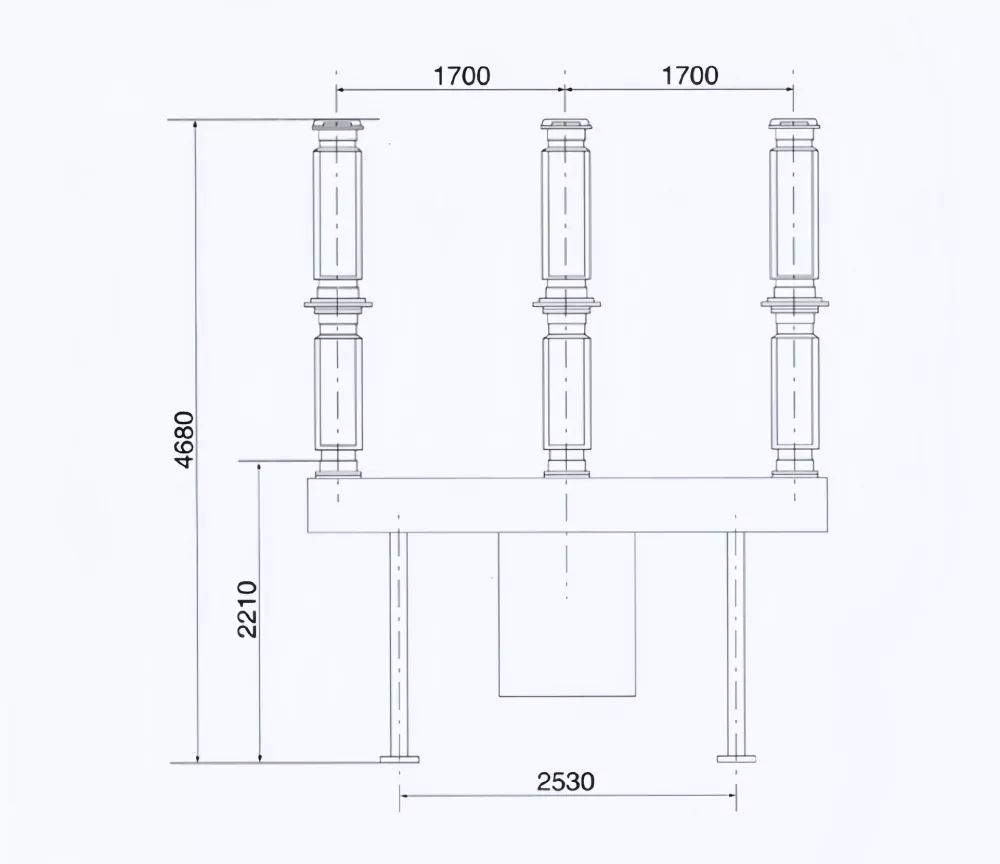

उत्पादन आयाम रेखाचित्र

परिचालन वातावरण

• स्थापना उचाइ: ≤ 3000 मिटर समुद्र सतह माथि
• परिवेश तापमान: -30°C देखि +40°C
• हावाको अधिकतम गति: ≤ 34 m/s
• प्रदूषण स्तर: कक्षा III (25 mm/kV)

प्राविधिक प्यारामिटरहरू

उत्पादन सुविधाहरू

• उन्नत SF6 ग्यास इन्सुलेशनले उत्कृष्ट चाप विलुप्तता र डाइलेक्ट्रिक प्रदर्शन सुनिश्चित गर्दछ।
• एकल-स्तम्भ, एकल-ब्रेक पोल डिजाइनले मेकानिकल जटिलता कम गर्दछ र विश्वसनीयता सुधार गर्दछ।
• प्रसारण-स्तर त्रुटि अवरोधको लागि 40kA सम्म उच्च ब्रेकिङ क्षमता।
• CT-संचालित वसन्त परिचालन संयन्त्रले स्थिर र सटीक स्विचिङ सञ्चालन सुनिश्चित गर्दछ।
• प्रदूषण, हावा, र तापमान भिन्नताहरूको कडा प्रतिरोधको साथ कठोर बाहिरी वातावरणको लागि उपयुक्त।
• ग्रिड अपरेटरहरूको लागि कम मर्मत आवश्यकताहरूको साथ लामो मेकानिकल जीवन।
• आधुनिक सबस्टेशन स्वचालन र रिमोट कन्ट्रोल प्रणाली संग उपयुक्त।

उत्पादन संरचना र कार्य सिद्धान्त

126KV बाहिरी SF6 सर्किट ब्रेकरमा SF6 ग्यासले भरिएको चाप निभाउने चेम्बर, हालको ट्रान्सफर्मर एकीकरण, सञ्चालन संयन्त्र, इन्सुलेट समर्थन संरचना, र स्टिल एन्क्लोजर प्रणाली हुन्छ। SF6 ग्यासले इन्सुलेशन र आर्क-वेन्चिङ माध्यमको रूपमा काम गर्दछ, उच्च डाइलेक्ट्रिक शक्ति र अवरोध पछि द्रुत रिकभरी प्रदान गर्दछ।

गल्ती अवस्थाहरूमा, अपरेटिङ मेकानिजमले आर्क चेम्बर भित्र उच्च-गति SF6 ग्यास प्रवाह उत्पन्न गर्दै, अलग गर्न चलिरहेको सम्पर्कलाई ड्राइभ गर्छ। यो वायुप्रवाहले चापलाई द्रुत रूपमा चिसो र डियोनाइज गर्दछ, उच्च भोल्टेज गल्ती प्रवाहहरूको सुरक्षित अवरोध सुनिश्चित गर्दछ। तीन-चरण मेकानिकल लिङ्केज प्रणालीले सिङ्क्रोनाइज्ड पोल सञ्चालन र उच्च ब्रेकिङ स्थिरता सुनिश्चित गर्दछ।

अनुप्रयोगहरू

• उच्च भोल्टेज प्रसारण सबस्टेशनहरू
• पावर ग्रिड अन्तरसम्बन्ध प्रणालीहरू
• उपयोगिता प्रसारण र वितरण नेटवर्क
• जलविद्युत र थर्मल पावर स्टेशनहरू
• औद्योगिक उच्च भोल्टेज शक्ति प्रणाली
• ठूला-ठूला पूर्वाधार र ऊर्जा परियोजनाहरू
• रेलवे र यातायात पावर प्रणाली

बारम्बार सोधिने प्रश्नहरू

ए के हो126KV बाहिरी SF6 सर्किट ब्रेकरलागि प्रयोग गरिन्छ?

यो ट्रान्समिशन नेटवर्कहरूमा उच्च-भोल्टेज विद्युतीय प्रवाहहरू अवरोध गर्न र नियन्त्रण गर्न प्रयोग गरिन्छ, त्रुटिहरू वा स्विचिङ सञ्चालनको समयमा सबस्टेशनहरू र पावर प्रणालीहरूको सुरक्षित सञ्चालन सुनिश्चित गर्न।

सर्किट ब्रेकरमा SF6 ग्यास किन प्रयोग गरिन्छ?

SF6 ग्यासमा उत्कृष्ट इन्सुलेशन र आर्क-वेन्चिङ गुणहरू छन्, जसले कम्प्याक्ट उपकरणको आकार कायम राख्दा उच्च-भोल्टेज गल्ती प्रवाहहरूको कुशल अवरोधलाई अनुमति दिन्छ।

के LW36-126 बाहिरी स्थापनाको लागि उपयुक्त छ?

हो। द126KV बाहिरी SF6 सर्किट ब्रेकरबाहिरी सबस्टेशनहरूको लागि विशेष रूपमा डिजाइन गरिएको हो र कठोर वातावरणीय परिस्थितिहरूमा भरपर्दो रूपमा सञ्चालन गर्न सक्छ।

परम्परागत सर्किट ब्रेकरहरूमा के फाइदाहरू छन्?

तेल-आधारित ब्रेकरहरूको तुलनामा, SF6 सर्किट ब्रेकरहरूले उच्च-भोल्टेज अवस्थाहरूमा उच्च विश्वसनीयता, कम मर्मत, छिटो चाप विलुप्त, र राम्रो प्रदर्शन प्रदान गर्दछ।
