27.5KV एकल पोल भ्याकुम सर्किट ब्रेकर

Anqiang पावर 27.5kV एकल पोल भ्याकुम सर्किट ब्रेकर को एक प्राथमिक चिनियाँ आपूर्तिकर्ता हो। यो बाहिरी भ्याकुम सर्किट ब्रेकर विशेष गरी रेलवे कर्षण अनुप्रयोगहरूको लागि डिजाइन गरिएको हो, जहाँ एकल-पोल कन्फिगरेसन एक आवश्यक आवश्यकता हो। यो विश्वव्यापी रूपमा 27.5kV AC कर्षण पावर सप्लाई प्रणालीहरूमा रेलवेहरूमा व्यापक रूपमा प्रयोग गरिन्छ; यसबाहेक, हामी उत्पादनको भौतिक संरचना र भोल्टेज मूल्याङ्कनलाई विशेष ग्राहक आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सेवाहरू प्रदान गर्दछौं।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

27.5kV एकल पोल भ्याकुम सर्किट ब्रेकर - जसलाई मोडेल ZW7 सिंगल फेज सर्किट ब्रेकर पनि भनिन्छ - मुख्य रूपमा रेलवे पावर आपूर्ति प्रणालीहरूमा प्रयोग गरिन्छ। यो उत्पादन यसको एकल-पोल कन्फिगरेसन, कम्प्याक्ट आकार, र हल्का डिजाइन द्वारा विशेषता हो। Anqiang को एकल चरण सर्किट ब्रेकर व्यापक रूपमा युरोप, दक्षिण पूर्व एशिया, र रूस सहित क्षेत्रहरूमा निर्यात गरिन्छ। भ्याकुम सर्किट ब्रेकरहरूको अद्वितीय परिचालन विशेषताहरूको कारण, तिनीहरू विशेष गरी बारम्बार स्विचिङ अपरेसनहरू र तेल-रहित रिट्रोफिट परियोजनाहरूको लागि आवश्यक अनुप्रयोगहरूको लागि उपयुक्त छन्।

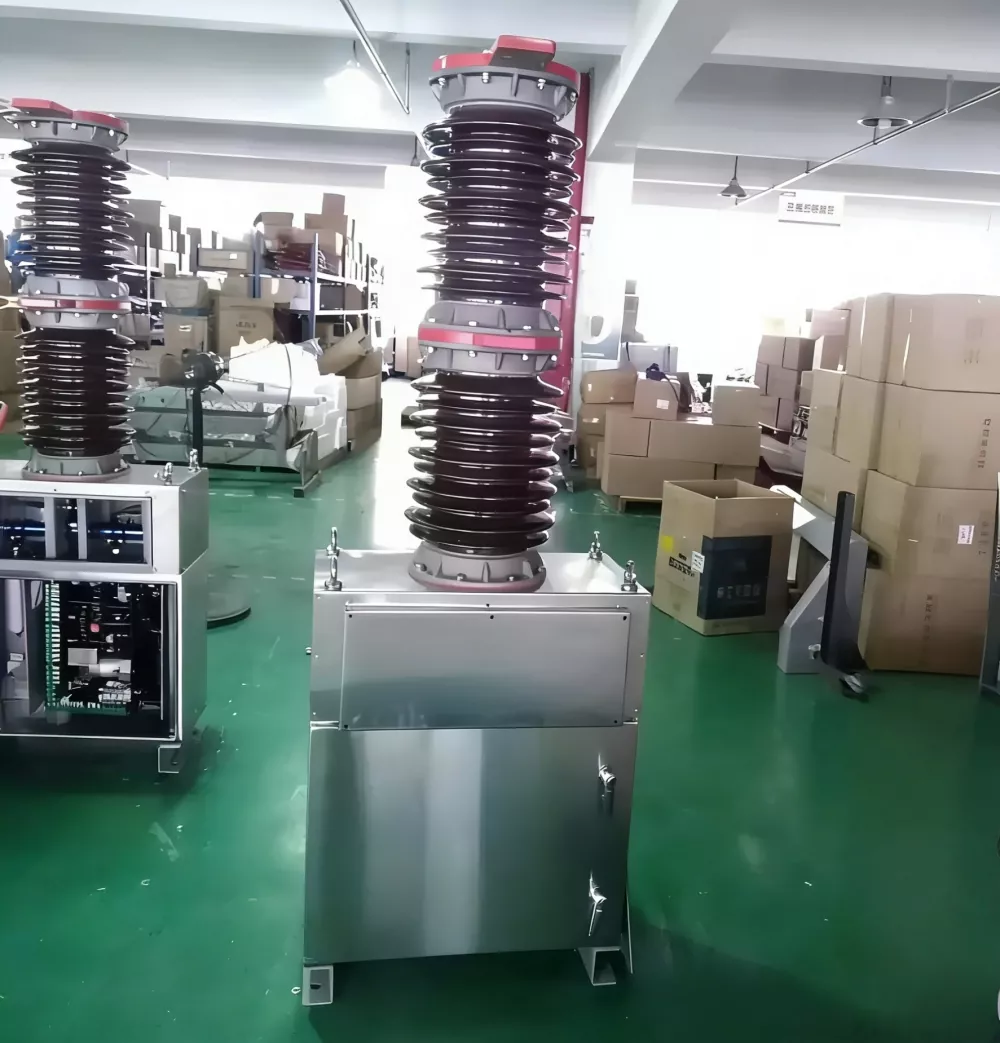

27.5kV Single Pole Vacuum Circuit Breaker

उत्पादन प्राविधिक निर्दिष्टीकरण

ZW7 एकल पोल सर्किट ब्रेकरको प्राविधिक मापदण्डहरू

प्यारामिटर नाम	संख्यात्मक मान
मूल्याङ्कन भोल्टेज	27.5KV
रेटेड आवृत्ति	५० हर्ट्ज
मूल्याङ्कन गरिएको वर्तमान	630/1250/1600/2000/2500 A
मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान	२०/२५/३१.५ KA
मूल्याङ्कन गरिएको सर्ट-सर्किट मेकिंग करन्ट (पीक)	५०/६३/८० KA
मूल्याङ्कन गरिएको गतिशील स्थिरता वर्तमान (शिखर)	५०/६३/८० KA
मूल्याङ्कन गरिएको थर्मल स्थिरता वर्तमान (RMS)	२०/२५/३१.५ KA
मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ वर्तमान समय	30 पटक
मूल्याङ्कन गरिएको थर्मल स्थिरता समय	४ सेकेन्ड
मूल्याङ्कन गरिएको सञ्चालन अनुक्रम	CO-0.3S-CO-180s-CO
यान्त्रिक जीवन	10000 पटक
अनुमति योग्य सम्पर्क पहिरन मोटाई	4 मिमी
माध्यमिक सर्किट 1-मिनेट पावर-फ्रिक्वेन्सी भोल्टेज प्रतिरोध	२ KV
वजन	500/750 केजी

ZW7 एकल पोल सर्किट ब्रेकर मेकानिकल प्यारामिटरहरू

नाम	संख्यात्मक मान
खुला सम्पर्कहरू बीच क्लियरेन्स	18±1 मिमी
अति-यात्रा सम्पर्क गर्नुहोस्	४ ±१ मिमी
इन्टरफेस केन्द्र दूरी	७००±१.५ मिमी
सम्पर्क बन्द गर्ने समय बाउनिंग	≤5ms
तीन-चरण अन-अफ एसिन्क्रोनी	≤2ms
खुल्ने समय	≤50ms
बन्द हुने समय (बिजुली बन्द)	≤100ms
औसत खोल्ने गति	1.4-1.8m/s
औसत बन्द गति	०.९-१.१ मि/सेकेन्ड
प्रत्येक चरण प्रवाहकीय सर्किट को प्रतिरोध	≤50 μΩ

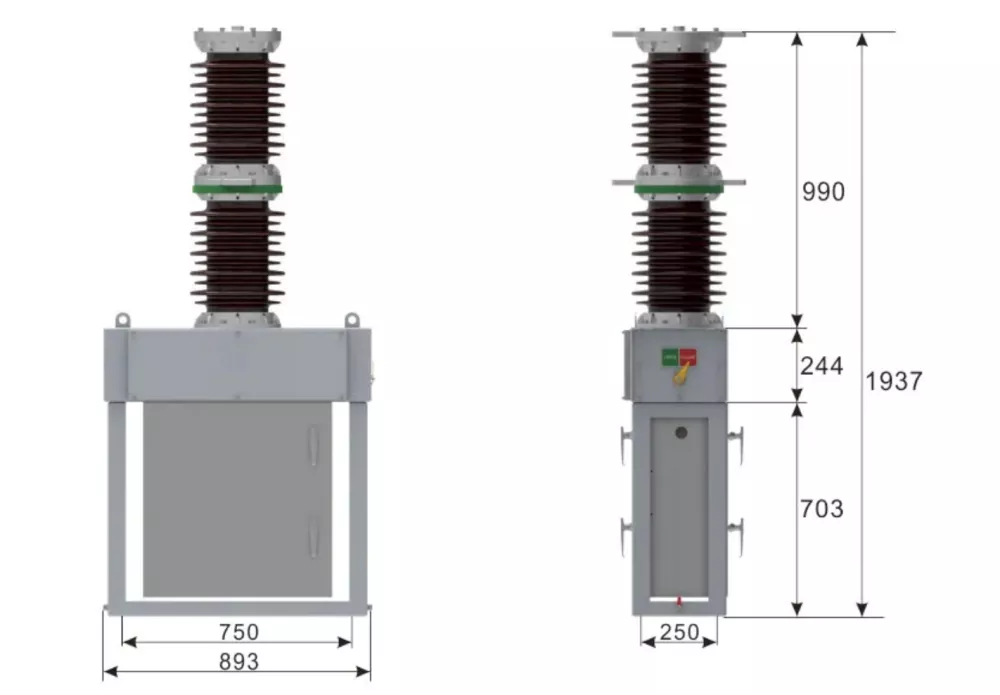

उत्पादन आयामी रेखाचित्र

27.5kV Single Pole Vacuum Circuit Breaker

उत्पादन संरचना

थ्री-फेज ZW7 मोडेलको विपरीत, ZW7 एकल पोल भ्याकुम सर्किट ब्रेकरमा भ्याकुम इन्टरप्टर, कम्पोजिट सिलिकन रबर वा पोर्सिलेन इन्सुलेट पिलरहरू, कम्प्याक्ट स्प्रिङ अपरेटिङ मेकानिज्म हाउसिङ, बिल्ट-इन वा एक्सटर्नल करन्ट ट्रान्सफर्मरहरू (CTs), र माथिल्लो र तल्लो भागहरू हुन्छन्। सम्पूर्ण एकाइले उत्कृष्ट सील प्रदर्शन, कम्प्याक्ट साइज, र हल्का वजन, उपयोगिता पोल वा टावरहरूमा सजिलो स्थापनाको सुविधा प्रदान गर्दछ।

आवेदन परिदृश्यहरू

1. 27.5kV पावर प्रणालीहरू प्रयोग गर्ने विदेशी रेल परियोजनाहरू;

2. 27.5kV मा सञ्चालित शहरी रेल ट्रान्जिट प्रणालीहरूको भू-स्तर र उच्च खण्डहरूको लागि बिजुली आपूर्ति;

3. विद्युतीकृत रेलवेहरूमा कर्षण सबस्टेशनहरू, सेक्शनिङ पोस्टहरू, र स्विचिङ स्टेशनहरूको लागि फिडर स्विचहरू।
