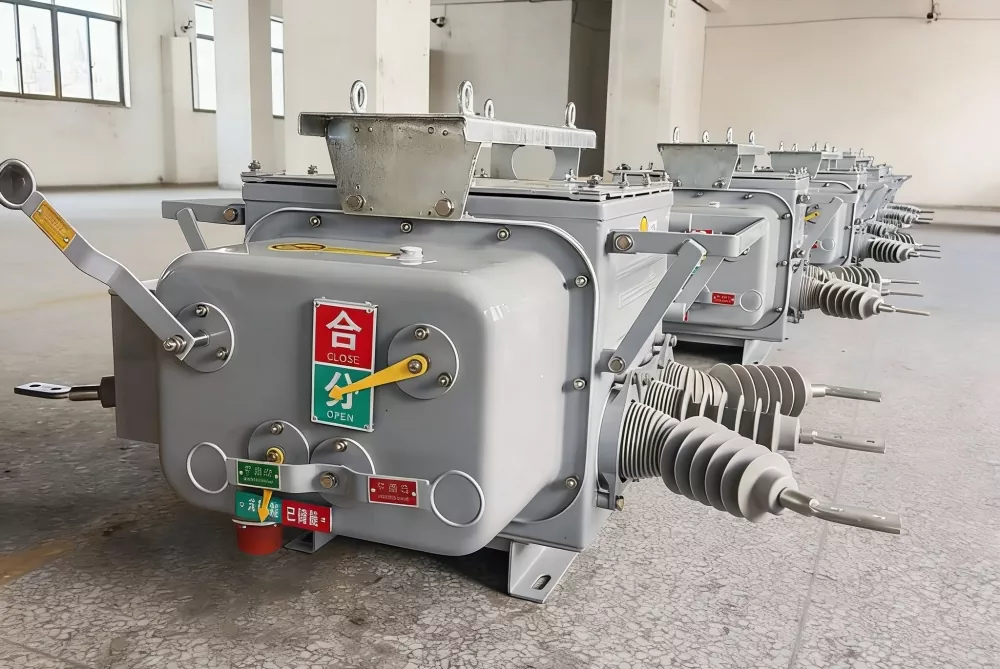

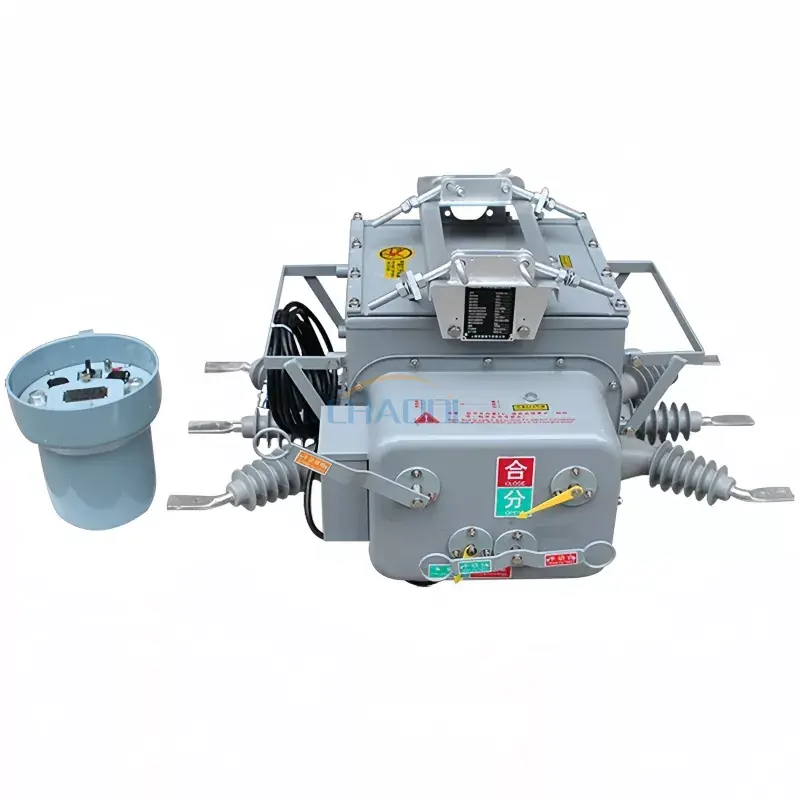

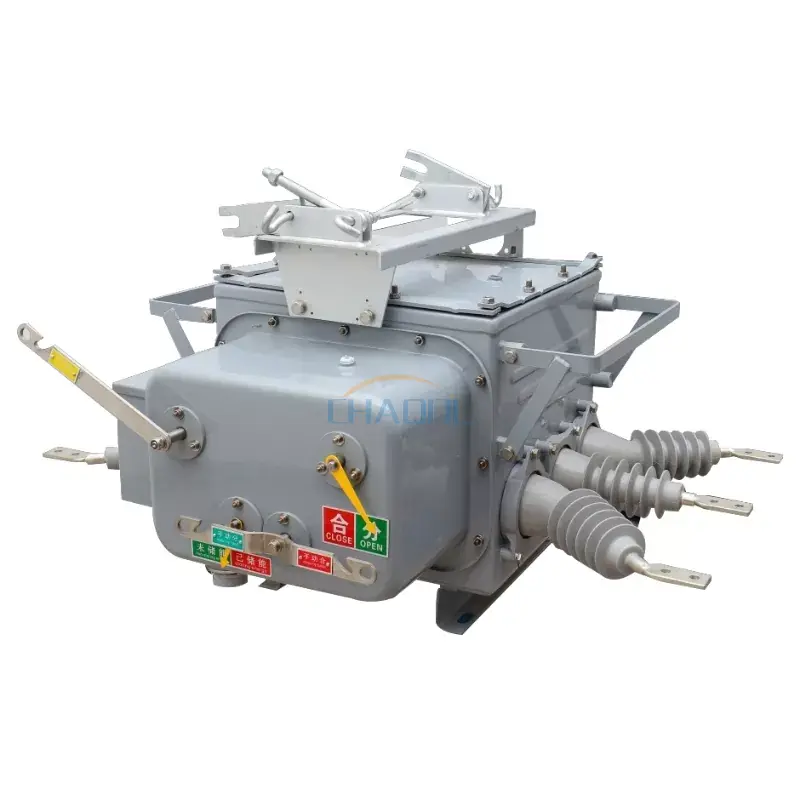

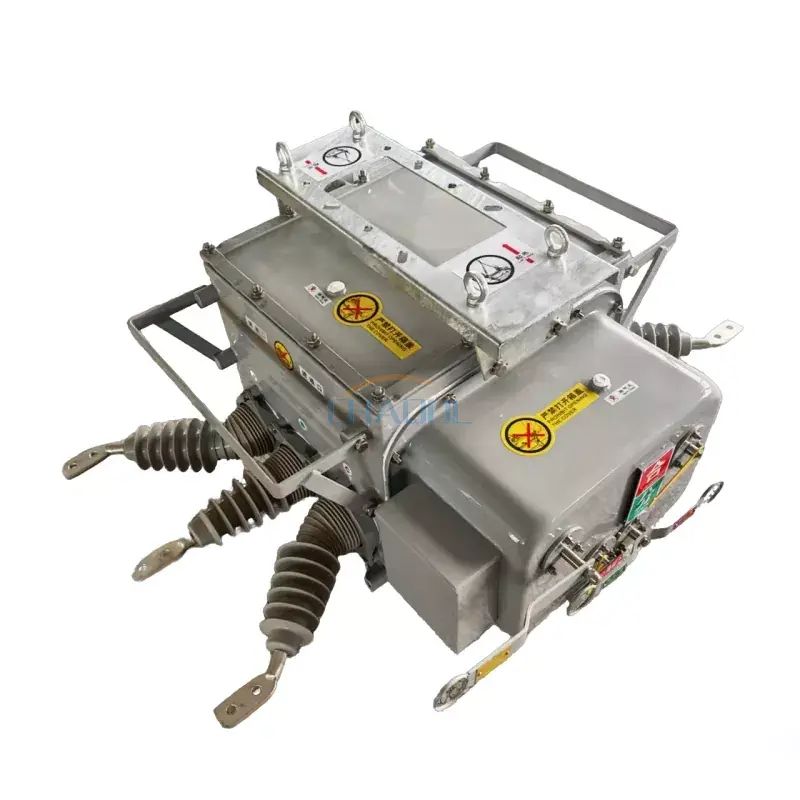

12KV बाहिरी पोल माउन्टेड सर्किट ब्रेकर

Model:ZW20-12F

Anqiang पावर 12kV आउटडोर पोल माउन्ट सर्किट ब्रेकर को एक चीन निर्माता हो। यो बाहिरी पोल-माउन्ट गरिएको पावर वितरण उपकरणसँग 12kV को मूल्याङ्कन भोल्टेज छ र तीन-चरण एसी 50Hz मा सञ्चालन हुन्छ। यसले वितरण स्वचालन प्रणालीको आवश्यकताहरू पूरा गर्दै, नियन्त्रकसँग प्रयोग गर्दा उत्कृष्ट पुन: बन्द गर्ने क्षमताहरू प्रदान गर्दछ। यो मुख्य रूपमा 10kV पावर प्रणालीहरूमा लोड करन्टहरू र सर्ट-सर्किट प्रवाहहरू स्विच गर्न र बन्द गर्न प्रयोग गरिन्छ, र सबस्टेशनहरू र औद्योगिक र खानी उद्यम वितरण प्रणालीहरूमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Anqiang शक्तिZW20-12F श्रृंखला प्रस्तुत गर्दछ, अर्को पुस्ता12KV आउटडोर पोल माउन्ट सर्किट ब्रेकरतीन-चरण AC 50Hz ओभरहेड वितरण प्रणालीहरूको लागि डिजाइन गरिएको। उन्नत भ्याकुम अवरोध टेक्नोलोजी र SF6 ग्यास-सील गरिएको एन्क्लोजर (शून्य गेज प्रेसर डिजाइन) संग ईन्जिनियर गरिएको, यो ब्रेकरले निर्बाध रूपमा भ्याकुम सर्किट ब्रेकर, रिक्लोजर र सेक्शनलाइजरको कार्यहरू एकीकृत गर्दछ। चाहे तपाईं ग्रामीण विद्युतीकरण नेटवर्क, औद्योगिक पार्क वितरण प्रणाली, वा स्मार्ट ग्रिड स्वचालन परियोजना सञ्चालन गर्नुहुन्छ, ZW20-12F ले भरपर्दो त्रुटि सुरक्षा र रिमोट कन्ट्रोल क्षमताहरू प्रदान गर्दछ।

ZW20-12F बनाम परम्परागत आउटडोर ब्रेकर

ZW20-12F आउटडोर ब्रेकर

उन्नत पोल-माउन्टेड डिजाइन

✓ SF6 ग्यास शून्य गेज दबाव- सुरक्षित र पर्यावरण मैत्री
✓ माध्यमिक तारिङ लागि उड्डयन कनेक्टर- सजिलो नियन्त्रक एकीकरण
✓ मर्मत-रहित सील संरचना
✓ वितरण स्वचालन (DA) प्रणालीहरूको लागि निर्मित

परम्परागत ब्रेकर

परम्परागत तेल/SF6 ब्रेकर

✓ आवधिक मर्मत आवश्यक छ
✓ उच्च ग्याँस दबाव सञ्चालन
✓ भारी नियन्त्रण तारिङ
✓ सीमित पुन: बन्द कार्यक्षमता

📍 आवेदन र चयन गाइड: वास्तविक संसार परिदृश्यहरू

✅ परिदृश्य 1: 10kV ग्रामीण विद्युतीकरण नेटवर्क (ओभरहेड लाइनहरू)
प्रयोग गर्नुहोस्ZW20-12Fशाखा रेखाहरूमा मुख्य सुरक्षा उपकरणको रूपमा। स्वचालित रिक्लोजर कन्ट्रोलरको साथ, यसले अस्थायी गल्तीहरू खाली गर्दछ र आउटेज समय कम गर्दछ। उड्डयन कनेक्टरले क्षेत्र तारिङलाई सरल बनाउँछ।

✅ परिदृश्य २: औद्योगिक पार्क वितरण प्रणाली
ZW20-12F ले 630/1000A लोड वर्तमान ह्यान्डल गर्छ र 25kA सम्म सर्ट-सर्किट त्रुटिहरू तोड्छ। यसको मर्मत-रहित डिजाइनले कारखाना शक्ति वितरणको लागि परिचालन लागत घटाउँछ।

✅ परिदृश्य ३: स्मार्ट ग्रिड स्वचालन (फिडर स्वचालन)
फिडर स्वचालन नियन्त्रकसँग जोड्दा, ZW20-12F ले रिमोट निगरानी, दोष अलगाव, र सेवा पुनर्स्थापनालाई समर्थन गर्दछ — आधुनिक वितरण स्वचालन परियोजनाहरूको लागि आदर्श।

📋 प्राविधिक विवरणहरू - प्रकार परीक्षण गरिएको (GB/T 1984 / IEC 62271-100)

परियोजना	प्यारामिटर मान
मूल्याङ्कन भोल्टेज	12kV
मूल्याङ्कन गरिएको आवृत्ति	५० हर्ट्ज
मूल्याङ्कन गरिएको वर्तमान	६३०/१००० ए
मूल्याङ्कन गरिएको छोटो सर्किट ब्रेकिंग करन्ट	२०/२५ kA
रेटेड शिखर वर्तमान प्रतिरोध	५०/६३ kA
मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध	२०/२५ kA
रेटेड सर्ट-सर्किट वर्तमान बनाउने	५०/६३ kA
मूल्याङ्कन गरिएको सञ्चालन अनुक्रम	खोल्नुहोस् - 0.3 सेकेन्ड - बन्द - 180 सेकेन्ड - खोल्नुहोस् - बन्द
यान्त्रिक जीवन	10,000 पटक
मूल्याङ्कन गरिएको वर्तमान ब्रेकिङ चक्र	10,000 पटक
मूल्याङ्कन गरिएको सर्ट-सर्किट ब्रेकिङ क्षमता	30 पटक
SF6 ग्यास रेटेड दबाव	० एमपीए

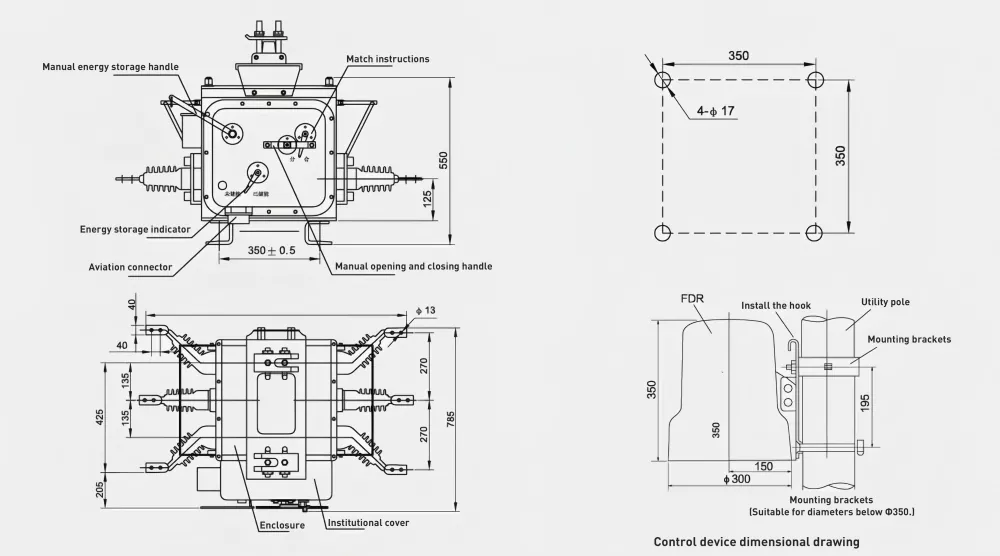

📐 उत्पादन आयाम र कम्पोनेन्ट ब्रेकडाउन

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F मेकानिकल लेआउट– 1. भ्याकुम इन्टरप्टर, 2. स्प्रिङ अपरेटिङ मेकानिज्म, 3. वर्तमान ट्रान्सफर्मर, 4. SF6 सिल गरिएको एन्क्लोजर, 5. एभिएसन कनेक्टर (सेकेन्डरी कन्ट्रोल), 6. म्यानुअल अपरेटिङ ह्यान्डल, 7. ग्राउन्डिङ टर्मिनल, 8. पोल माउन्टिङ कोष्ठक, 9. एम.

ZW20-12F विशेषताहरू एकम्प्याक्ट, हल्का डिजाइनजुन सिधै कंक्रीटका पोलहरूमा माउन्ट हुन्छ। दउड्डयन कनेक्टरब्रेकर र बुद्धिमान नियन्त्रक बीचको क्षेत्र तारिङलाई सरल बनाउँछ, परम्परागत टर्मिनल ब्लकहरूको तुलनामा स्थापना समयलाई महत्त्वपूर्ण रूपमा घटाउँछ।

🏭 किन आन्कियाङ शक्ति? - बाहिरी सर्किट ब्रेकरहरूको लागि तपाईंको भरपर्दो साझेदार

कारखाना प्रत्यक्ष- बिचौलिया छैन, राम्रो मूल्य र नेतृत्व समय (15-25 दिन)।
प्रकार परीक्षण गरियो- GB/T 1984, IEC 62271-100, पूर्ण रूपमा प्रमाणित।
अनुकूलन तयार छ- नियन्त्रक एकीकरण, विशेष वर्तमान मूल्याङ्कन, OEM ब्रान्डिङ।
विश्वव्यापी सन्दर्भ- दक्षिणपूर्व एशिया, मध्य पूर्व, अफ्रिका, दक्षिण अमेरिकामा आपूर्ति।

📌 वास्तविक परियोजना सन्दर्भ:

✅ इन्डोनेसिया– जाभा र सुमात्रा (२०२३–२०२५) मा ग्रामीण विद्युतीकरण परियोजनामा ZW20-12F को 500+ इकाइहरू तैनाथ गरियो।

✅ फिलिपिन्स- 10kV फिडर स्वचालन स्तरवृद्धिको लागि NGCP लाई स्वचालित रिक्लोजर कन्ट्रोलरहरू सहित ZW20-12F को 300 सेट।

बारम्बार सोधिने प्रश्नहरू

Q1: ZW20-12F र परम्परागत बाहिरी ब्रेकरहरू बीच के भिन्नता छ?
A: ZW20-12F ले SF6 ग्यास शून्य गेज प्रेसर डिजाइन (सुरक्षित र पर्यावरण-मैत्री), सजिलो नियन्त्रक एकीकरणको लागि उड्डयन कनेक्टर, र मर्मत-रहित सिल गरिएको संरचना समावेश गर्दछ। परम्परागत ब्रेकरहरूलाई आवधिक मर्मत आवश्यक छ र थप जटिल तारहरू छन्।

Q2: यो ब्रेकर एक स्वचालित recloser नियन्त्रक संग प्रयोग गर्न सकिन्छ?
A: हो। ZW20-12F वितरण स्वचालनको लागि डिजाइन गरिएको हो। जब रिक्लोजर कन्ट्रोलरसँग जोडी बनाइन्छ, यसले स्वचालित गल्ती क्लियरिङ र धेरै पुन: बन्द गर्ने क्रमहरूलाई समर्थन गर्दछ (खोल्नुहोस् - 0.3s - बन्द - 180s - खुला - बन्द)।

Q3: ZW20-12F को मेकानिकल जीवन के हो?
A: 10,000 मेकानिकल अपरेसनहरू सामान्य सेवा अवस्थाहरूमा, बलियो वसन्त अपरेटिङ मेकानिजम र सिल गरिएको भ्याकुम इन्टरप्टरको लागि धन्यवाद।

Q4: ब्रेकर मर्मत-मुक्त छ? यसको मतलब के हो?
A: हो। आवधिक ग्यास रिफिलिंगको आवश्यकतालाई हटाउँदै, SF6 ग्यास शून्य गेज दबावमा बन्द गरिएको छ। भ्याकुम अवरोधकलाई कुनै सम्पर्क मर्मत आवश्यक पर्दैन। यसले महत्त्वपूर्ण रूपमा परिचालन लागत घटाउँछ।

Q5: के तपाइँ OEM / ODM सेवा प्रदान गर्नुहुन्छ?
A: बिल्कुल। हामी अनुकूलन ब्रान्डिङ, विशिष्ट वर्तमान मूल्याङ्कन कन्फिगरेसन, र नियन्त्रक एकीकरण प्रस्ताव गर्दछौं। पूर्व-उत्पादन नमूनाहरू 7-10 दिनको नेतृत्व समयको साथ उपलब्ध छन्।
