12KV बाहिरी विच्छेदन स्विच

12KV बाहिरी विच्छेदन स्विचनो-लोड अवस्थाहरूमा मध्यम-भोल्टेज पावर प्रणालीहरूको भरपर्दो अलगावको लागि डिजाइन गरिएको हो। यसले स्थिर मेकानिकल प्रदर्शन र स्पष्ट खुल्ने दूरीको साथ ठाडो एकल-ब्रेक संरचना अपनाउँछ, सुरक्षित मर्मत र वितरण लाइनहरू र सबस्टेशनहरूको निरीक्षण सुनिश्चित गर्दछ।

बाहिरी विच्छेदकहरूको यो श्रृंखला 10kV–15kV पावर नेटवर्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ। संरचनाले कठोर आधार फ्रेम, उच्च-शक्ति समर्थन इन्सुलेटरहरू, र चक्कु-प्रकारको प्रवाहकीय ब्लेड प्रणालीलाई एकीकृत गर्दछ। प्रबलित सेल्फ-लकिङ मेकानिजमको साथ, यसले बलियो हावा, प्रदूषण र तापक्रमको उतार चढावमा पनि स्थिर सञ्चालन सुनिश्चित गर्छ।

संरचनात्मक लाभहरू

• स्पष्ट मेकानिकल कार्यको साथ एकल-ब्रेक ठाडो खोल्ने डिजाइन
• भरपर्दो बिजुली विभाजनको लागि चक्कु-स्विच सम्पर्क प्रणाली
• आकस्मिक सञ्चालन रोक्न आत्म-लक संरचना
• कठोर बाहिरी वातावरणको लागि विरोधी प्रदूषण इन्सुलेशन डिजाइन
• विभिन्न हालको मूल्याङ्कन र स्थापना आवश्यकताहरूको लागि वैकल्पिक कन्फिगरेसनहरू

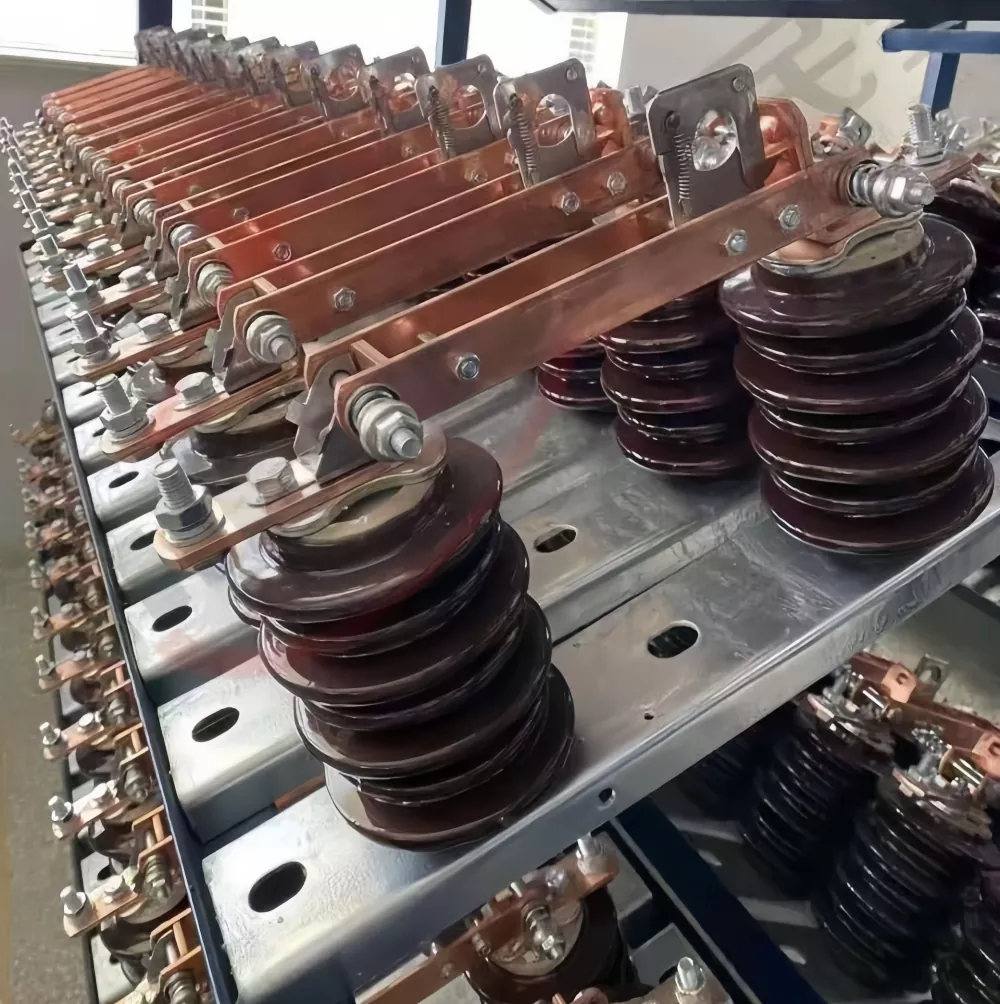

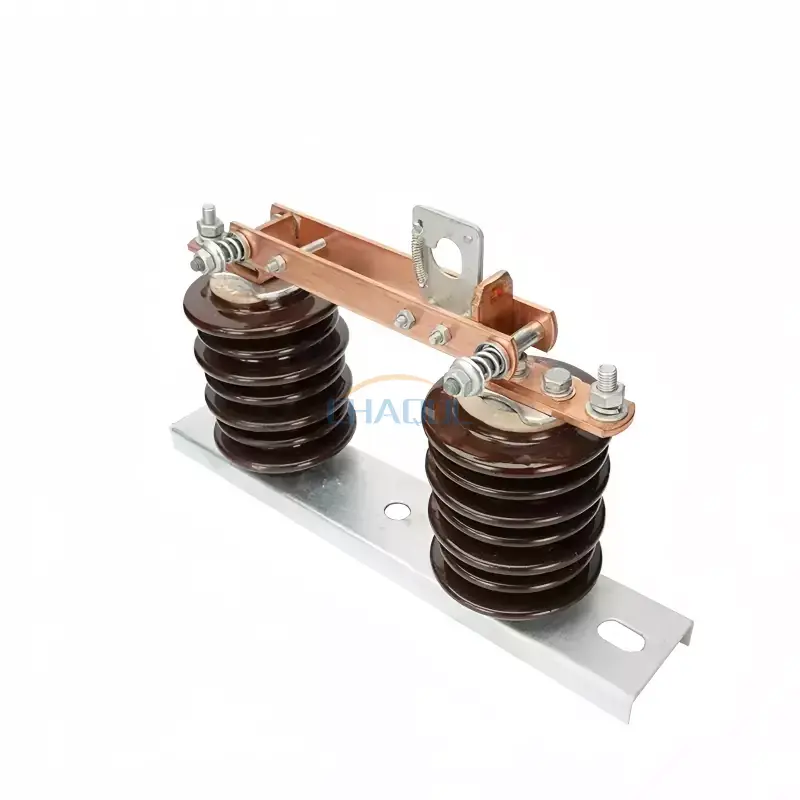

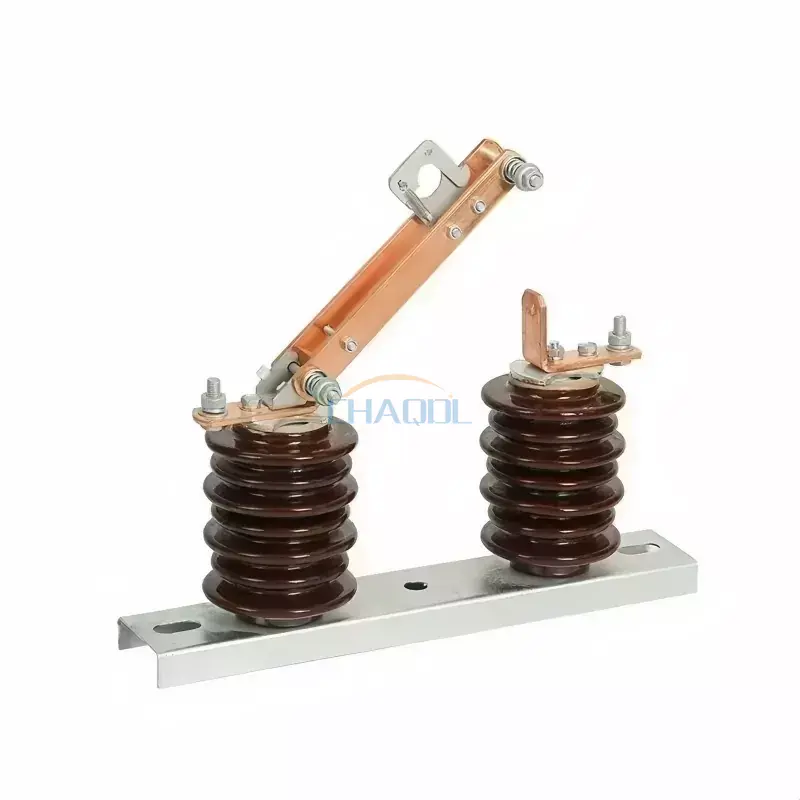

उत्पादन फोटोहरू

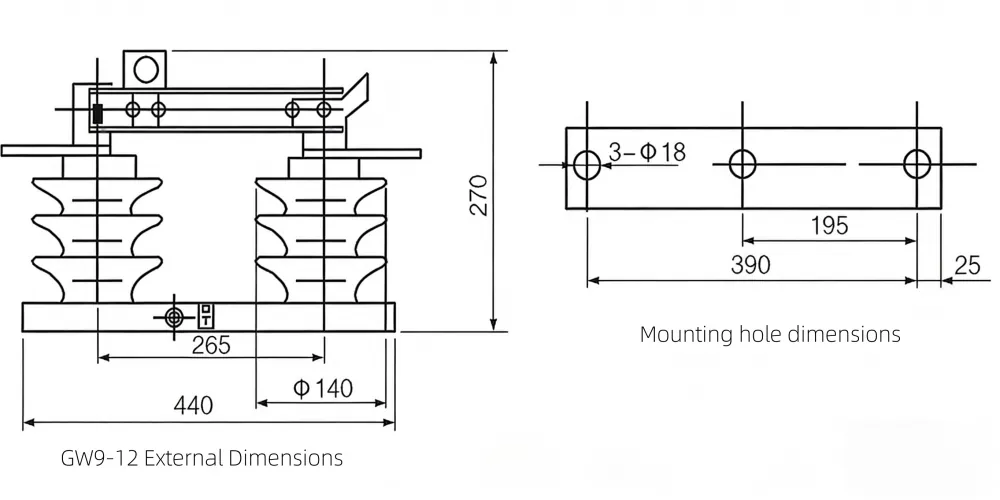

उत्पादन आयाम रेखाचित्र

प्राविधिक प्यारामिटरहरू

कार्य सिद्धान्त

यसको सञ्चालन संयन्त्र12KV बाहिरी विच्छेदन स्विचम्यानुअल इन्सुलेट हुक स्टिकमा आधारित छ। सञ्चालनको क्रममा, हुक स्टिकले लक गर्ने उपकरणलाई संलग्न गर्दछ, घुमाउने शाफ्ट र कन्डक्टिभ ब्लेड चलाउँछ। खोल्दा, सेल्फ-लकिङ मेकानिज्म रिलिज हुन्छ, जसले ब्लेडलाई पूर्ण रूपमा पृथक स्थितिमा घुमाउन अनुमति दिन्छ। बन्द हुँदा, मेकानिजमले पुन: संलग्न हुन्छ र स्वचालित रूपमा लक गर्दछ, स्थिर सम्पर्क दबाब र आवश्यक पर्दा सुरक्षित विद्युतीय निरन्तरता सुनिश्चित गर्दछ।

डिजाइनले प्रत्यक्ष र पृथक राज्यहरू बीच स्पष्ट विभाजन सुनिश्चित गर्दछ, परिचालन जोखिम घटाउँछ र वितरण अपरेटरहरूको लागि मर्मत सुरक्षा सुधार गर्दछ।

आवेदन परिदृश्यहरू

• 10kV र 15kV वितरण नेटवर्कहरू
• शहरी र ग्रामीण सबस्टेशनहरू
• औद्योगिक शक्ति अलगाव प्रणाली
• ओभरहेड लाइन मर्मत खण्डहरू
• नवीकरणीय ऊर्जा ग्रिड जडान बिन्दुहरू

समान उत्पादनहरु संग तुलना

FAQ

1. यो डिस्कनेक्ट स्विचको मुख्य कार्य के हो?

यो 10kV–15kV पावर प्रणालीहरूमा विद्युतीय सर्किटहरू पृथक गर्न प्रयोग गरिन्छ जब त्यहाँ भोल्टेज छ तर कुनै लोड वर्तमान छैन, सुरक्षित मर्मत र उपकरण र प्रसारण लाइनहरूको निरीक्षण सुनिश्चित गर्दै।

2. के 12KV बाहिरी विच्छेदन स्विच लोड अन्तर्गत सञ्चालन गर्न सकिन्छ?

होइन। यस प्रकारको स्विच नो-लोड सञ्चालनको लागि मात्र डिजाइन गरिएको हो। लोड अन्तर्गत स्विच गर्नाले सम्पर्कहरूलाई हानि पुर्‍याउन सक्छ र प्रणाली सुरक्षामा सम्झौता गर्न सक्छ।

3. यो कुन वातावरणको लागि उपयुक्त छ?

उत्पादन बाहिरी सबस्टेशन, औद्योगिक वितरण प्रणाली, र उच्च प्रदूषण स्तर, आर्द्रता, वा तापमान भिन्नता भएका क्षेत्रहरूको लागि डिजाइन गरिएको हो।

4. के सञ्चालन विधिहरू उपलब्ध छन्?

यसले इन्सुलेट हुक स्टिक र वैकल्पिक मोटर-संचालित अपरेसन प्रयोग गरेर दुवै म्यानुअल अपरेशनलाई समर्थन गर्दछ, परियोजना आवश्यकताहरूमा निर्भर गर्दछ।

5. यसले कसरी सुरक्षित सञ्चालन सुनिश्चित गर्छ?

आन्तरिक सेल्फ-लकिङ मेकानिजम र स्पष्ट मेकानिकल आइसोलेसन संरचनाले आकस्मिक स्विचिङलाई रोक्न, परिचालन सुरक्षा र विश्वसनीयता सुधार गर्न मद्दत गर्दछ।

6. कस्तो मर्मत आवश्यक छ?

सम्पर्कहरू, इन्सुलेशन सतहहरू, र मेकानिकल जोडहरूको नियमित निरीक्षण सिफारिस गरिन्छ। डिजाइनले सामान्य परिचालन अवस्थाहरूमा मर्मत आवृत्ति घटाउँछ।
