40.5KV बाहिरी विच्छेदन स्विच

Model:GW5-40.5

Anqiang पावरको स्वतन्त्र रूपमा विकसित 40.5KV बाहिरी डिस्कनेक्टिङ स्विच एक डबल-स्तम्भ, तेर्सो ब्रेक, केन्द्र-खोल्ने प्रकार हो, र एक वा दुबै छेउमा ग्राउन्डिङ स्विचहरू संग सुसज्जित गर्न सकिन्छ। यो AC 50Hz अनुप्रयोगहरूको लागि उपयुक्त बाहिरी उच्च भोल्टेज उपकरण हो, 40.5KV, 72.5KV, र 126KV को मूल्याङ्कन भोल्टेज स्तरहरूसँग। हामी यसलाई रेखाचित्र वा ग्राहक आवश्यकताहरु अनुसार अनुकूलित गर्न सक्नुहुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

GW5 श्रृंखला40.5KV बाहिरी विच्छेदन स्विचAC 50Hz सर्तहरूमा सञ्चालन हुने मध्यम र उच्च भोल्टेज प्रसारण र वितरण नेटवर्कहरूको लागि डिजाइन गरिएको हो। यो लोड करन्ट बिना भोल्टेज अन्तर्गत सर्किटहरू सुरक्षित रूपमा अलग गर्न सबस्टेशनहरू र पावर स्टेशनहरूमा व्यापक रूपमा प्रयोग गरिन्छ। संरचनाले एक डबल-स्तम्भ तेर्सो V-प्रकार खोल्ने संयन्त्र अपनाउछ, स्थिर विद्युतीय क्लियरेन्स र कठोर बाहिरी वातावरणमा बलियो मेकानिकल विश्वसनीयता सुनिश्चित गर्दै।

परम्परागत पृथक स्विच संग तुलना, यो40.5KV बाहिरी विच्छेदन स्विचसुधारिएको हावा प्रतिरोध, बढाइएको प्रदूषण विरोधी प्रदर्शन, र थप स्थिर सम्पर्क प्रणाली प्रदान गर्दछ, जसले यसलाई तटीय, मरुभूमि र उच्च आर्द्रता क्षेत्रहरूमा दीर्घकालीन सञ्चालनको लागि उपयुक्त बनाउँछ।

मुख्य डिजाइन सुविधाहरू

सुधारिएको स्थिरताको लागि डबल-स्तम्भ V-आकारको तेर्सो खोल्ने संरचना
उच्च-शक्ति पोर्सिलेन वा कम्पोजिट इन्सुलेटरहरूको साथ मोड्युलर पोल डिजाइन
म्यानुअल र मोटर चालित सञ्चालन मोडहरू समर्थन गर्दछ
वैकल्पिक ग्राउन्डिङ कन्फिगरेसनहरू: गैर-ग्राउन्ड, एकल-ग्राउन्ड, डबल-ग्राउन्ड
सुरक्षाको लागि मुख्य ब्लेड र ग्राउन्डिङ ब्लेड बीच मेकानिकल इन्टरलकिङ प्रणाली
बाहिरी दीर्घकालीन सेवाको लागि विस्तारित जंग प्रतिरोध

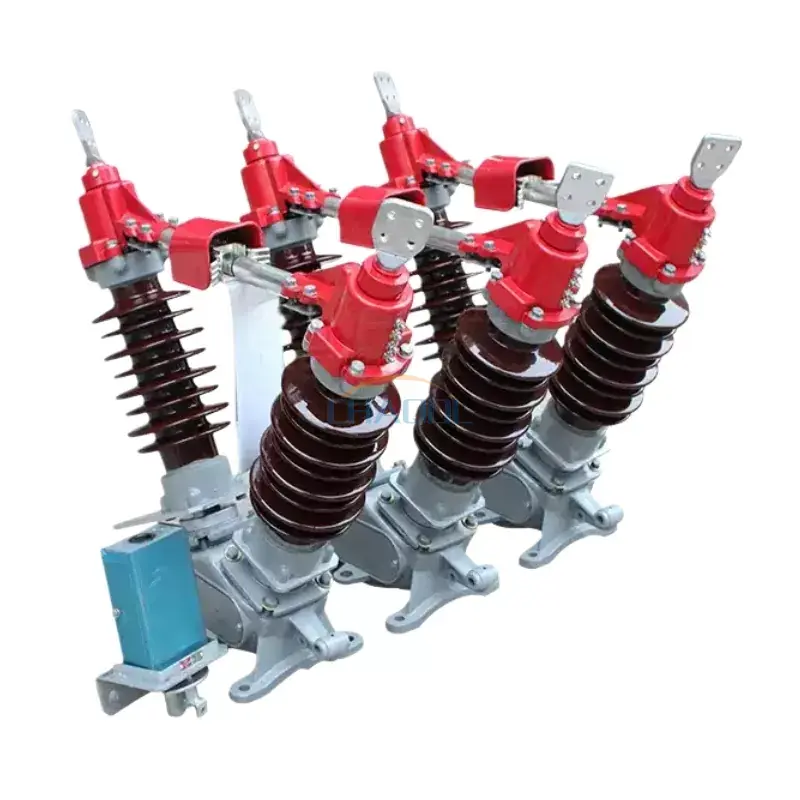

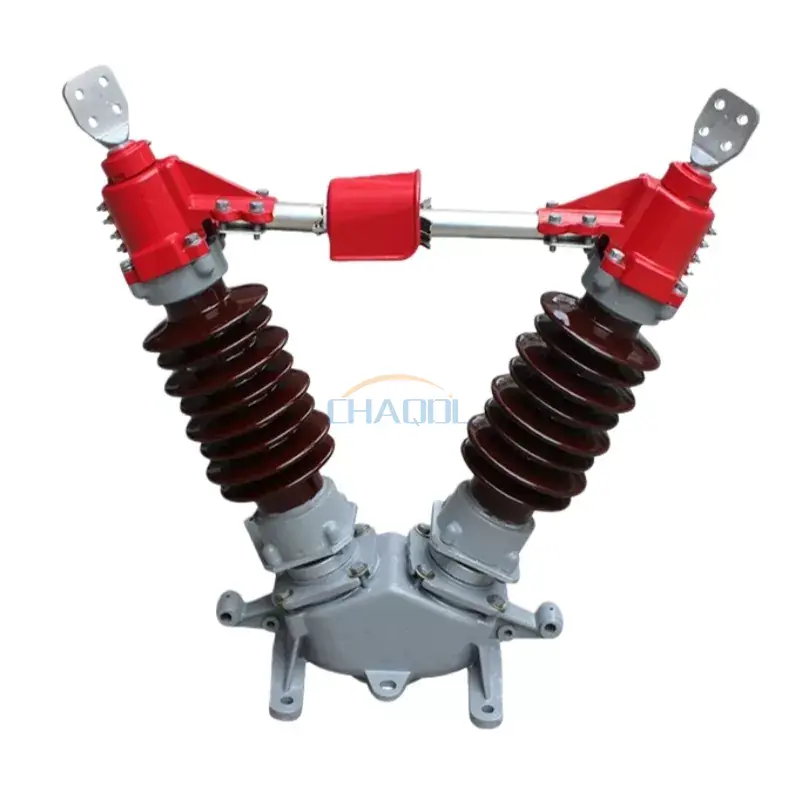

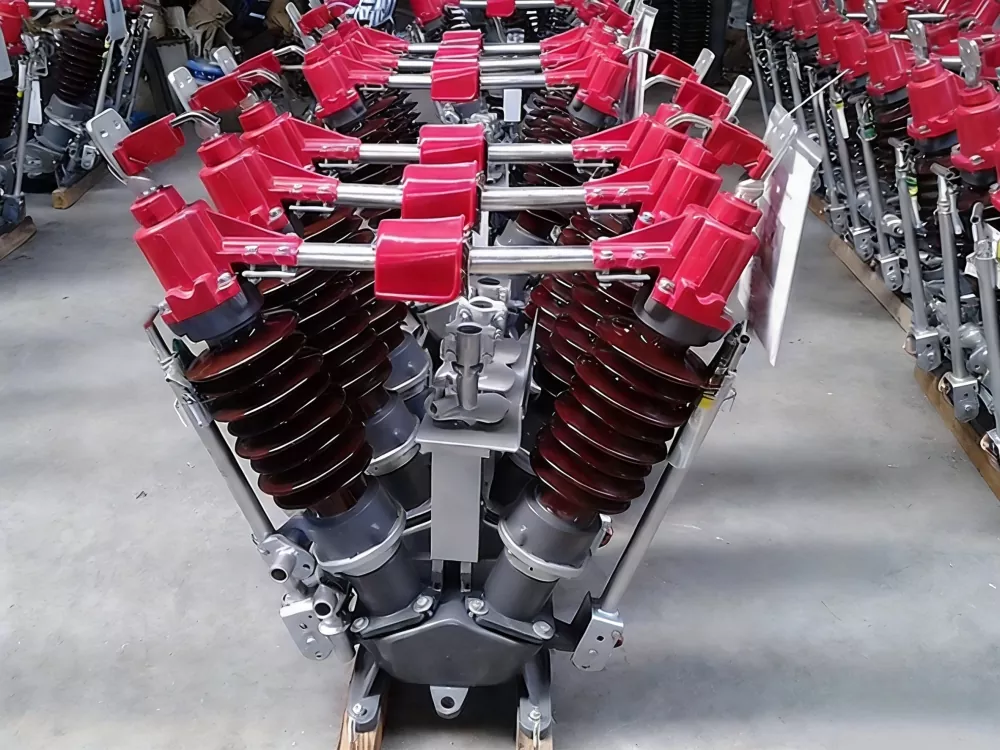

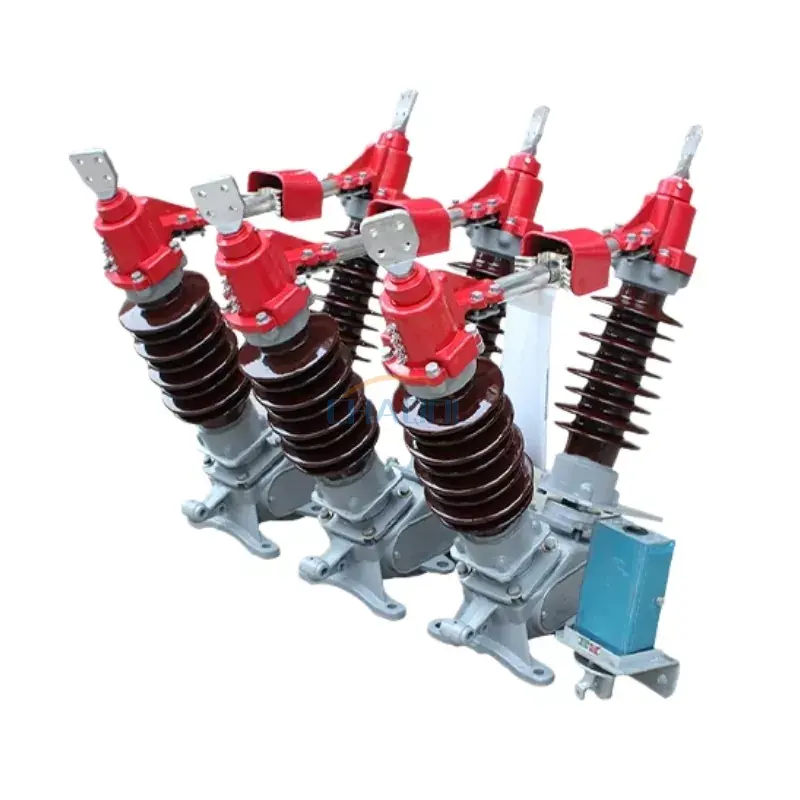

वास्तविक उत्पादन फोटोहरू

40.5KV Outdoor Disconnecting Switch

प्राविधिक प्यारामिटरहरू

परियोजनाको नाम			प्यारामिटर मान
मूल्याङ्कन भोल्टेज			40.5KV	72.5KV			126KV
मूल्याङ्कन इन्सुलेशन स्तर	1-मिनेट पावर फ्रिक्वेन्सी भोल्टेज सामना		९५/११५ KV	140/160 KV			230/245KV
	बिजुली आवेग भोल्टेज सामना		185/215 KV	३२५/३७५ केभी			550/630 KV
मूल्याङ्कन गरिएको आवृत्ति			५० हर्ट्ज
मूल्याङ्कन गरिएको वर्तमान			630/1250A	1600A			2000A
मूल्याङ्कन गरिएको छोटो-सर्किट अवधि			४/२ सेकेन्ड
रेटेड टर्मिनल मेकानिकल लोड	तेर्सो अनुदैर्ध्य भार		750N	1000N
	तेर्सो पार्श्व भार		500N	750N
	ठाडो बल		750N	1000N
क्रीपेज दूरी			१०१३/१२५६ मिमी	1813/2248mm
यान्त्रिक जीवन			2000 पटक
म्यानुअल रूपमा संचालित संयन्त्र			CS17, CS17G
मोटर-संचालित परिचालन संयन्त्र		मोडेल	CJ5/CJ6
		मोटर भोल्टेज	AC220/380, DC220
		नियन्त्रण सर्किट भोल्टेज	AC220, DC220
		खुल्ने समय (सर्किट ब्रेकरको)	६±१ सेकेन्ड
उत्पादन वजन		ग्राउन्ड गरिएको छैन	360kg		500kg	800kg
		एकल ग्राउन्डिङ	390 kg		५६० किलोग्राम	900kg
		डबल ग्राउन्डिङ	४३० किलोग्राम		620 किलोग्राम	1000 किलो

उत्पादन आयाम रेखाचित्र

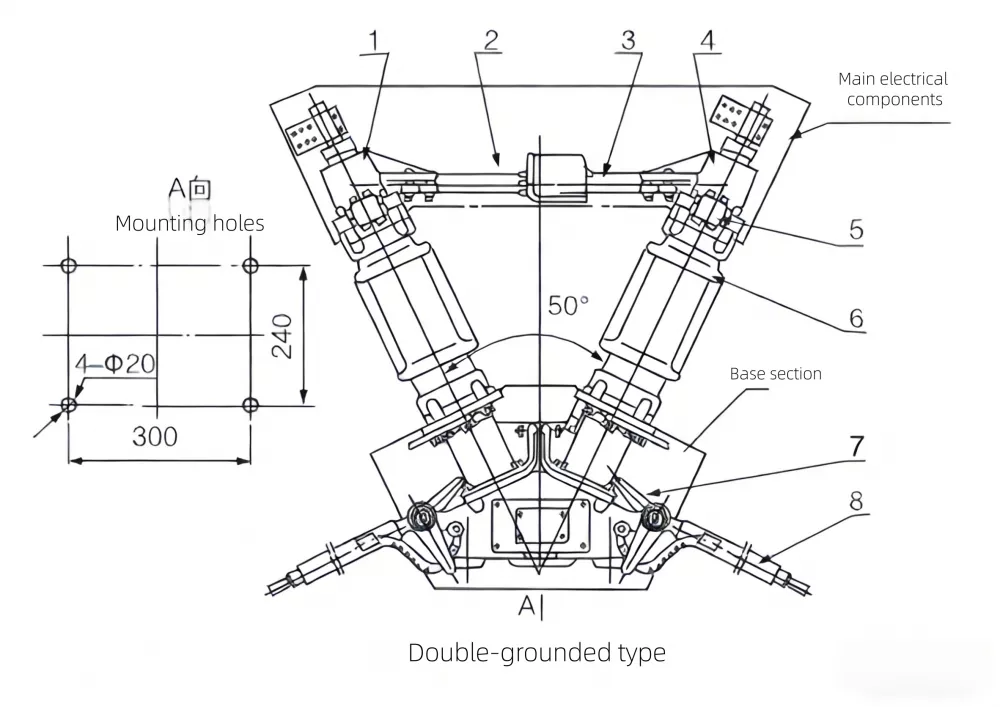

GW5-40.5KV बाहिरी विच्छेदन स्विच आयाम रेखाचित्र

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. टर्मिनल ब्लक
2. मुख्य सम्पर्क
3. मुख्य सम्पर्क औंला
4. टर्मिनल ब्लक
5. ग्राउन्डिङ सम्पर्क औंला
6. पोस्ट इन्सुलेटर
7. प्लेट सीमित गर्नुहोस्
8. ग्राउन्डिङ स्विच

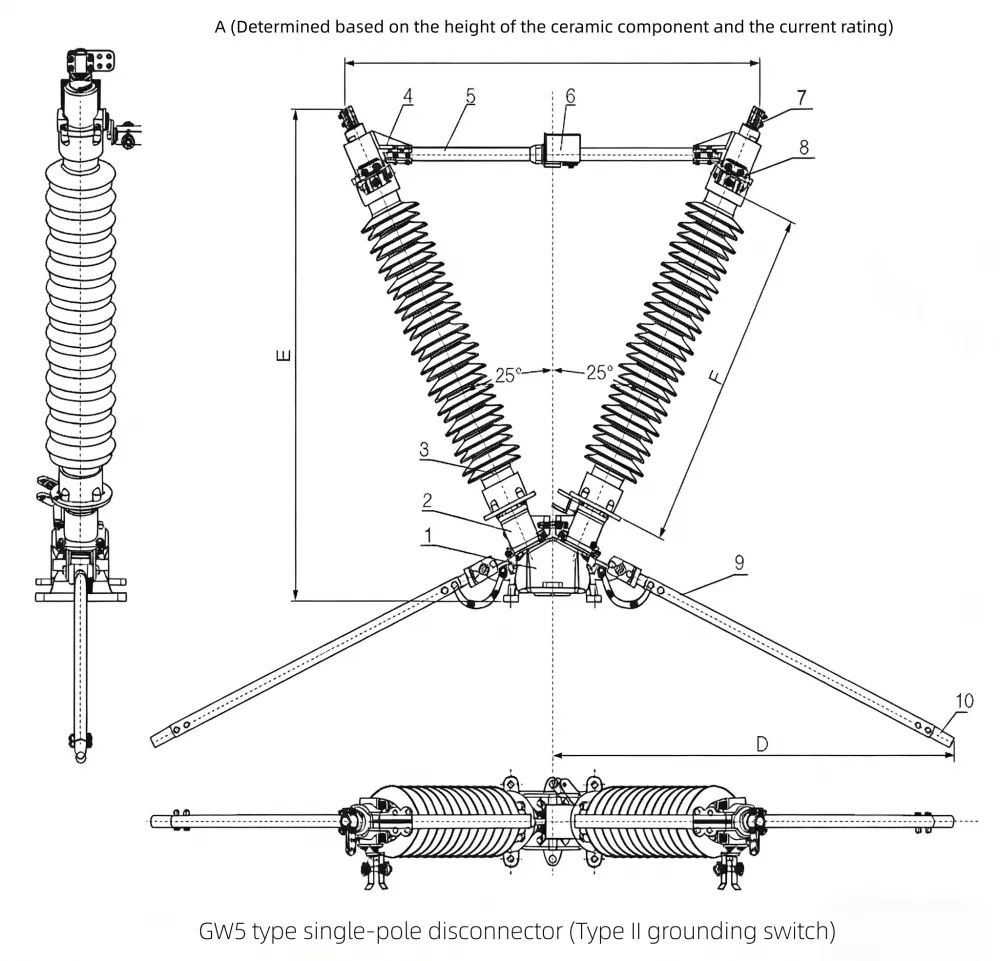

GW5-126 बाहिरी डिस्कनेक्ट स्विच आयाम रेखाचित्र

Outdoor High Voltage Disconnect Switch Diagram

१. आधार
2. समर्थन
3. इन्सुलेट पोस्ट
4. टर्मिनल ब्लक
5. राउन्ड शाफ्ट प्रवाहकीय रड
6. वर्ग शाफ्ट प्रवाहकीय रड
7. टर्मिनल क्ल्याम्प
8. ग्राउन्डिङ स्विच स्थिर सम्पर्क
9. ग्राउन्डिङ स्विच एल्युमिनियम ट्यूब
10. ग्राउन्डिङ स्विच सम्पर्क

समान उत्पादनहरु संग तुलना

मूल्याङ्कन वस्तु	हाम्रो GW5 40.5KV बाहिरी विच्छेदन स्विच	परम्परागत प्रतियोगी मोडेल
संरचनात्मक स्थिरता	उच्च हावा प्रतिरोधको साथ डबल-स्तम्भ V-प्रकार प्रबलित डिजाइन	एकल-स्तम्भ संरचना, कम मेकानिकल स्थिरता
सम्पर्क प्रदर्शन	सिल्भर प्लेटेड सम्पर्क औंलाहरू, अनुकूलित दबाव वितरण	मानक तामा सम्पर्क, छिटो पहिरन
बाहिरी स्थायित्व	एन्टी-जंग कोटिंग + प्रबलित इन्सुलेटर प्रणाली	आधारभूत कोटिंग, सीमित तटीय प्रदर्शन
सञ्चालन लचीलापन	इन्टरलक सुरक्षा संग म्यानुअल + मोटर चालित सञ्चालन समर्थन गर्दछ	अधिकतर म्यानुअल सञ्चालन मात्र
मर्मत लागत	लामो मेकानिकल जीवनको कारण कम (2000 चक्र)	उच्च मर्मत आवृत्ति

आवेदन परिदृश्यहरू

द40.5KV बाहिरी विच्छेदन स्विचव्यापक रूपमा लागू गरिएको छ:

उच्च भोल्टेज सबस्टेशनहरू र स्विचयार्डहरू
विद्युत प्रसारण लाइन अलगाव प्रणाली
औद्योगिक विद्युत वितरण नेटवर्क
नवीकरणीय ऊर्जा ग्रिड जडान बिन्दुहरू (हावा र सौर फार्महरू)
शहरी र ग्रामीण ग्रिड स्तरोन्नति परियोजनाहरू

यसको बलियो मेकानिकल डिजाइन र स्थिर विद्युतीय कार्यसम्पादनको साथ, यो विच्छेदक बाह्य वातावरणमा दीर्घकालीन सुरक्षा र परिचालन दक्षता चाहिने अपरेटरहरूको लागि भरपर्दो विकल्प हो।
