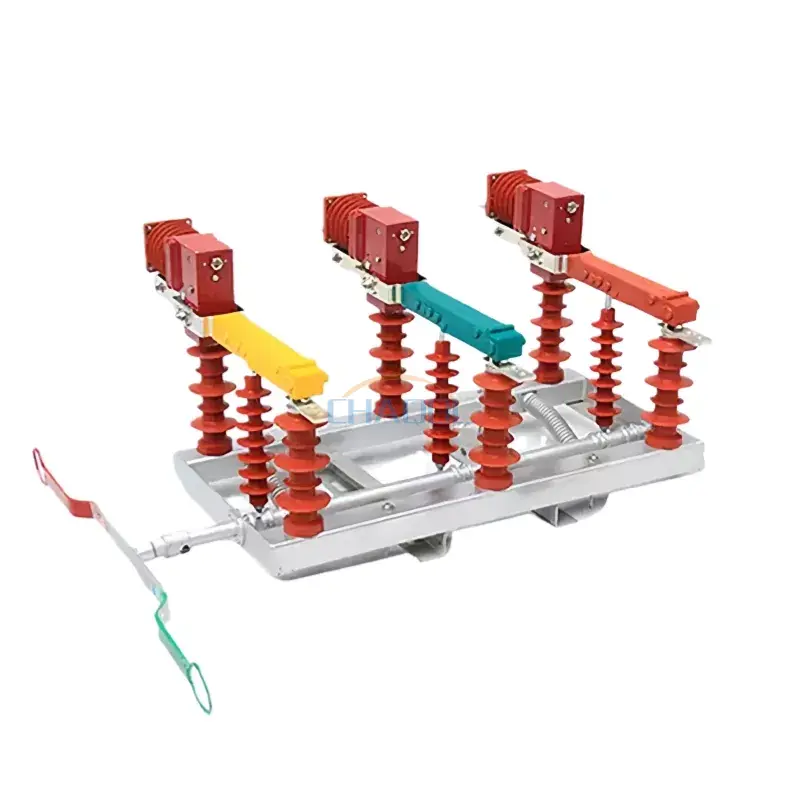

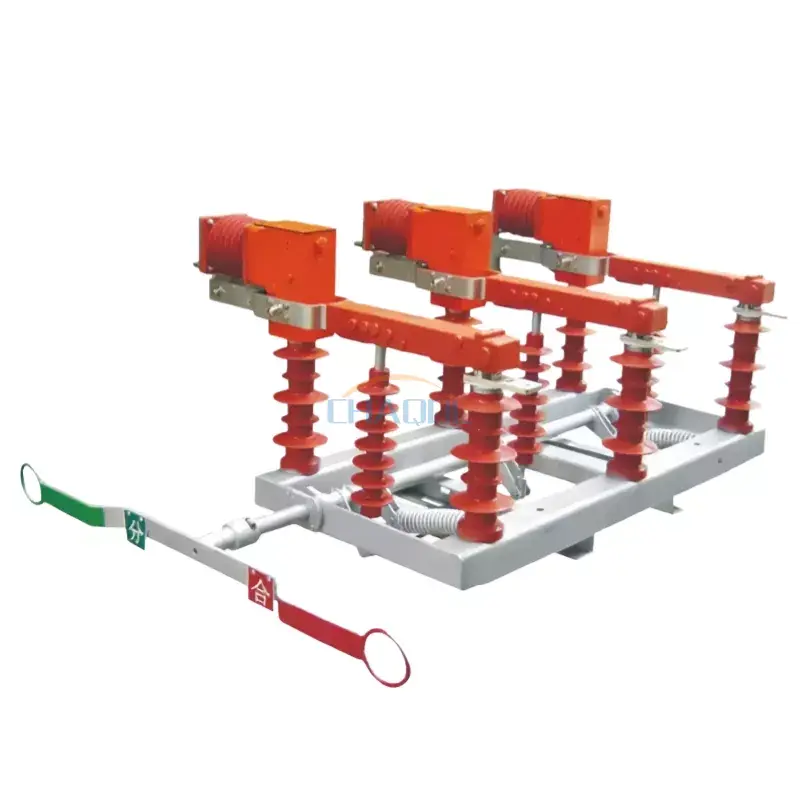

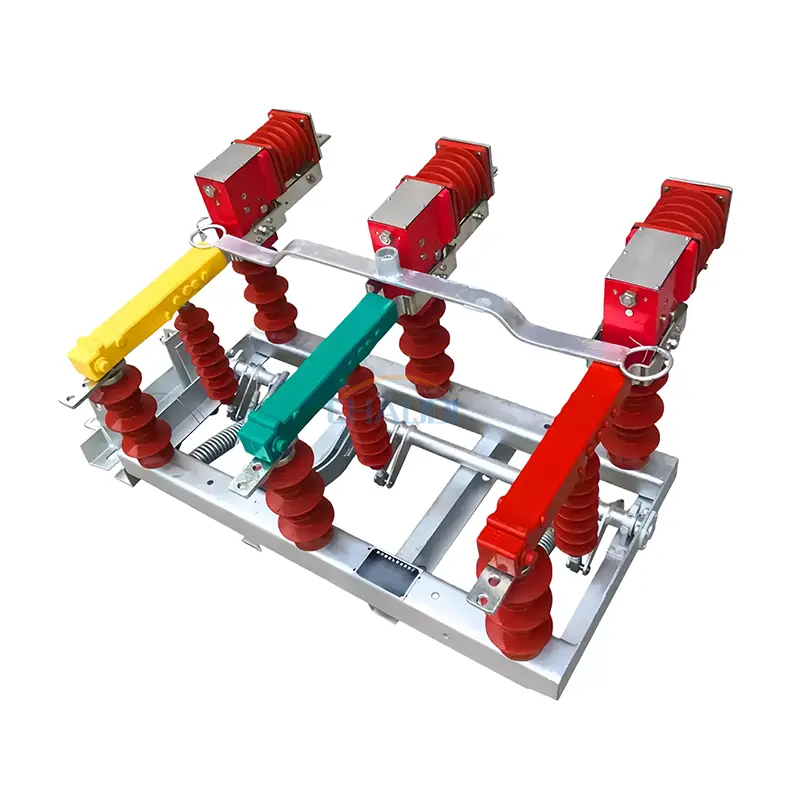

बाहिरी उच्च भोल्टेज लोड स्विच

परियोजनाको नाम

प्यारामिटर मान

मूल्याङ्कन भोल्टेज

12KV

मूल्याङ्कन गरिएको आवृत्ति

५० हर्ट्ज

मूल्याङ्कन गरिएको वर्तमान

630A

मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिंग वर्तमान

630A

मूल्याङ्कन गरिएको बन्द-लूप ब्रेकिङ वर्तमान

630A

मूल्याङ्कन गरिएको सक्रिय लोड ब्रेकिङ वर्तमानको 5%

31.5A

मूल्याङ्कन गरिएको केबल चार्जिङ र ब्रेकिङ करन्ट

10A

रेटेड नो-लोड ट्रान्सफर्मर ब्रेकिंग क्षमता

1600KVA

क्यापेसिटर बैंकको रेट गरिएको ब्रेकिङ करन्ट

100A

1-मिनेट पावर फ्रिक्वेन्सी भोल्टेज सामना

४२/४८ केभी

बिजुली आवेग भोल्टेज सामना

75/85KV

मूल्याङ्कन गरिएको छोटो-समय वर्तमान प्रतिरोध (थर्मल स्थिरता)

20KA

मूल्याङ्कन गरिएको छोटो-सर्किट अवधि

4S

रेटेड शिखर वर्तमान (गतिशील स्थिरता) को सामना

50KA

रेटेड सर्ट-सर्किट वर्तमान बनाउने

50KA

यान्त्रिक जीवन

10000次

भ्याकुम आर्क निभाउने सम्पर्कहरूको अनुमतियोग्य पहिरन मोटाई

१ मिमी

म्यानुअल अपरेटिङ टोक़

≤200N.m

लोड ब्रेक स्विचको लागि भ्याकुम अवरोधकको संयोजन र समायोजन

सम्पर्क अन्तर

5±1mm

औसत स्विच गति

1.1±0.2m/s

तीन-चरण ट्रिपिङ एक साथ होइन।

~5ms

तीन-चरण स्विच सिंक्रोनाइज गरिएको छैन।

~2ms

चार्ज गरिएका शरीरहरू र तिनीहरूको दूरी जमिनसँग सापेक्ष दूरी।

200mm

मुख्य सर्किट प्रतिरोध

≤150μΩ
