एक पेशेवर पावर उपकरण निर्माताको रूपमा,Anqiang शक्तिएक विश्वसनीय प्रदान गर्दछशून्य अनुक्रम वर्तमान ट्रान्सफर्मरअवशिष्ट वर्तमान पत्ता लगाउन र शक्ति वितरण प्रणालीमा पृथ्वी गल्ती संरक्षण समर्थन गर्न डिजाइन गरिएको। यसको स्प्लिट-कोर संरचना, स्थिर चुम्बकीय कार्यसम्पादन, र सुविधाजनक स्थापनाले यसलाई सुरक्षा र अनुगमन अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ जहाँ छिटो गल्ती पत्ता लगाउने र भरपर्दो सञ्चालन आवश्यक हुन्छ।
शून्य अनुक्रम वर्तमान ट्रान्सफर्मर एक विशेष वर्तमान ट्रान्सफर्मर हो जुन वर्तमान असंतुलन र पृथ्वी गल्तीहरूको कारण अवशिष्ट वा शून्य-अनुक्रम वर्तमान पत्ता लगाउन प्रयोग गरिन्छ। परम्परागत वर्तमान ट्रान्सफर्मरहरूको विपरीत जुन मुख्य रूपमा व्यक्तिगत चरण धाराहरू मापन गर्दछ, यो यन्त्रले ट्रान्सफर्मर कोर मार्फत संयुक्त प्रवाहको निगरानी गर्दछ। सामान्य परिचालन अवस्थाहरूमा, अनुगमन गरिएका धाराहरूको भेक्टर योग शून्यको नजिक हुन्छ। जब पृथ्वी गल्ती वा चुहावट मार्ग हुन्छ, सन्तुलन परिवर्तन हुन्छ र अवशिष्ट वर्तमान पत्ता लगाइन्छ। यस संकेतलाई उपयुक्त सुरक्षात्मक कार्य प्रारम्भ गर्न सुरक्षा रिलेमा स्थानान्तरण गर्न सकिन्छ।
औद्योगिक वितरण नेटवर्कहरू, सबस्टेशनहरू, स्विचगियर एसेम्बलीहरू, र रेट्रोफिट परियोजनाहरूका लागि, सही ट्रान्सफर्मर चयन गर्न कोर डिजाइन, एपर्चर साइज, इन्सुलेशन, स्थापना विधि, शुद्धता, रिले अनुकूलता, र वातावरणीय अवस्थाहरूमा ध्यान दिन आवश्यक छ। राम्रोसँग चयन गरिएको शून्य अनुक्रम हालको ट्रान्सफर्मरले सुरक्षा प्रणालीहरूलाई अझ प्रभावकारी रूपमा प्रतिक्रिया दिन मद्दत गर्दा त्रुटि अनुगमन सुधार गर्न सक्छ।
शून्य अनुक्रम वर्तमान ट्रान्सफर्मर के हो?
शून्य अनुक्रम हालको ट्रान्सफर्मरले कसरी काम गर्छ?
आधुनिक शून्य अनुक्रम वर्तमान ट्रान्सफर्मर को मुख्य विशेषताहरु के हो?
शून्य अनुक्रम वर्तमान ट्रान्सफर्मर कहाँ प्रयोग गरिन्छ?
तपाईंले सही ट्रान्सफर्मर कसरी चयन गर्नुपर्छ?
स्थापना समयमा के विचार गर्नुपर्छ?
उत्पादन निर्दिष्टीकरण र चयन सन्दर्भ
एक शून्य अनुक्रम वर्तमान ट्रान्सफर्मर, प्राय: कोर-ब्यालेन्स वर्तमान ट्रान्सफर्मर वा अवशिष्ट वर्तमान ट्रान्सफर्मर भनिन्छ, विद्युतीय सर्किट भित्र वर्तमान असंतुलन पत्ता लगाउन डिजाइन गरिएको हो। यसको प्राथमिक अनुप्रयोग पृथ्वी गल्ती, इन्सुलेशन समस्याहरू, वा चुहावट मार्गहरूसँग सम्बन्धित अवशिष्ट वर्तमान पहिचान गर्दैछ।
सञ्चालन अवधारणा एक पारंपरिक चरण वर्तमान ट्रान्सफर्मर भन्दा फरक छ। केवल एक कन्डक्टर नाप्नुको सट्टा, सुरक्षित सर्किटसँग सम्बन्धित कन्डक्टरहरू चुम्बकीय कोर मार्फत जान्छ। जब कन्डक्टरहरू मार्फत प्रवाहित धाराहरू सन्तुलित हुन्छन्, तिनीहरूको चुम्बकीय प्रभावहरूले ठूलो मात्रामा एकअर्कालाई रद्द गर्दछ। जब गल्तीले अनावश्यक मार्गबाट विद्युत प्रवाह गराउँछ, एक अवशिष्ट चुम्बकीय क्षेत्र कोरमा विकसित हुन्छ र माध्यमिक घुमाउरो एक अनुरूप संकेत उत्पन्न गर्दछ।
यो अपरेटिङ सिद्धान्तले ट्रान्सफर्मरलाई सुरक्षा रिले र अन्य निगरानी उपकरणहरूसँग काम गर्न अनुमति दिन्छ। विद्युतीय ईन्जिनियरहरू र प्रणाली एकीकरणकर्ताहरूका लागि, यन्त्रले समग्र पृथ्वी दोष सुरक्षा योजना भित्र एक महत्त्वपूर्ण सेन्सिङ घटकको रूपमा कार्य गर्दछ।
काम गर्ने सिद्धान्त Kirchhoff को वर्तमान कानून संग नजिकको सम्बन्ध छ। सन्तुलित तीन-चरण सर्किटमा, चरण प्रवाहहरूको भेक्टर योग सैद्धान्तिक रूपमा शून्य हुन्छ:
IA + Ib + Ic = 0
फलस्वरूप, कोर भित्र उत्पन्न चुम्बकीय प्रवाह न्यूनतम हुन्छ र माध्यमिक आउटपुट धेरै सानो रहन्छ।
जब एक पृथ्वी गल्ती हुन्छ, वर्तमान को भाग एक अनपेक्षित मार्ग मार्फत इच्छित सर्किट छोड्छ। यसकारण हालको सन्तुलन बिग्रिएको छ:
Ia + Ib + Ic ≠ ०
परिणामस्वरूप अवशिष्ट वर्तमान कोर मा चुम्बकीय प्रवाह सिर्जना गर्दछ। माध्यमिक घुमाउरो त्यसपछि एक सुरक्षा रिले द्वारा पत्ता लगाउन सकिन्छ कि एक विद्युत संकेत उत्पन्न गर्दछ।
एक विशिष्ट सुरक्षा अनुक्रम निम्नानुसार संक्षेप गर्न सकिन्छ:
यस प्रक्रियाले व्यक्तिगत चरण वर्तमान ट्रान्सफर्मरहरूबाट मापनमा मात्र भर नपर्ने असामान्य अवशिष्ट वर्तमान पहिचान गर्न सुरक्षा प्रणालीलाई अनुमति दिन्छ।

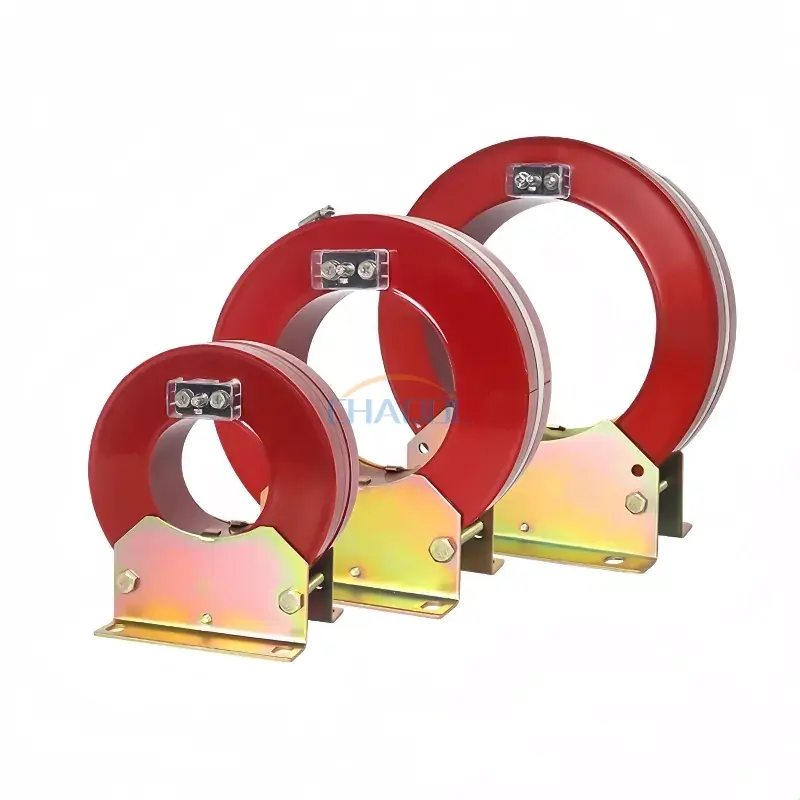

औद्योगिक विद्युतीय अनुप्रयोगहरूको लागि, मेकानिकल निर्माण र विद्युत चुम्बकीय प्रदर्शन समान रूपमा महत्त्वपूर्ण छन्। Anqiang Power को LXK शृङ्खलाले epoxy resin vacuum casting को साथ स्प्लिट-कोर डिजाइन प्रयोग गर्दछ, जसले ट्रान्सफर्मरलाई केबल हटाउन आवश्यक बिना अवस्थित प्राथमिक केबलहरू वरिपरि स्थापना गर्न अनुमति दिन्छ। यो विशेष गरी रेट्रोफिट र मर्मतसम्भार परियोजनाहरूको लागि मूल्यवान हुन सक्छ जहाँ डाउनटाइम न्यूनतम गर्ने प्राथमिकता हो।
यस प्रकारको ट्रान्सफर्मरको मूल्याङ्कन गर्दा धेरै विशेषताहरू विचार गर्नुपर्छ:
यी विशेषताहरूले प्राथमिक सर्किटको व्यापक परिमार्जन बिना अवस्थित विद्युतीय पूर्वाधार अपग्रेड गर्दा स्प्लिट-कोर डिजाइनहरूलाई विशेष रूपमा व्यावहारिक बनाउँछ।
एक शून्य अनुक्रम वर्तमान ट्रान्सफर्मर शक्ति वितरण र सुरक्षा प्रणाली को एक विस्तृत श्रृंखला मा एकीकृत गर्न सकिन्छ। यसको प्राथमिक भूमिका सुरक्षा वा निगरानी उपकरणहरूलाई अवशिष्ट-वर्तमान जानकारी प्रदान गर्नु हो।
सामान्य अनुप्रयोगहरू समावेश छन्:
उदाहरणका लागि, वितरण क्याबिनेटमा, ट्रान्सफर्मरले डाउनस्ट्रिम सर्किटलाई खुवाउने कन्डक्टरहरूलाई निगरानी गर्न सक्छ। यदि इन्सुलेशन बिग्रेको कारणले करेन्ट पृथ्वी तिर बग्छ, परिणामस्वरूप अवशिष्ट वर्तमान पत्ता लगाउन सकिन्छ र सुरक्षा रिलेमा पठाउन सकिन्छ। रिले त्यसपछि मापन अवस्था सर्किट अवरोध आवश्यक छ कि भनेर निर्धारण गर्न सक्छ।
यो दृष्टिकोण मूल्यवान छ किनभने असामान्य वर्तमान अवस्थाहरूको प्रारम्भिक पहिचानले उपकरण क्षति, विस्तारित डाउनटाइम, र विद्युतीय सुरक्षा घटनाहरूको जोखिम कम गर्न मद्दत गर्न सक्छ।
शून्य अनुक्रम वर्तमान ट्रान्सफर्मर छनोट एपर्चर आकारमा मात्र आधारित हुनु हुँदैन। इन्जिनियरहरूले बिजुली प्रणाली, स्थापना वातावरण, सुरक्षा रिले, र मेकानिकल व्यवस्था सँगै मूल्याङ्कन गर्नुपर्छ।
| चयन कारक | के विचार गर्ने | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| कोर एपर्चर | केबल वा कन्डक्टर व्यवस्थासँग भित्री व्यास मिलाउनुहोस् | व्यावहारिक स्थापना र पर्याप्त निकासी सुनिश्चित गर्दछ |
| प्रणाली भोल्टेज | बिजुली प्रणाली संग अनुकूलता पुष्टि गर्नुहोस् | उपयुक्त इन्सुलेशन र सुरक्षित सञ्चालन समर्थन गर्दछ |
| अवशिष्ट वर्तमान | अपेक्षित पत्ता लगाउने दायरा निर्धारण गर्नुहोस् | उपयुक्त सुरक्षा संवेदनशीलता सुनिश्चित गर्न मद्दत गर्दछ |
| रिले अनुकूलता | माध्यमिक आउटपुट र रिले आवश्यकताहरू जाँच गर्नुहोस् | सुरक्षा प्रणालीले संकेतलाई सही रूपमा व्याख्या गर्न सक्ने सुनिश्चित गर्दछ |
| स्थापना विधि | ठोस-कोर वा स्प्लिट-कोर निर्माणलाई विचार गर्नुहोस् | स्प्लिट-कोर मोडेलहरू रेट्रोफिट अनुप्रयोगहरूको लागि लाभदायक छन् |
| वातावरणीय अवस्थाहरू | तापमान, प्रदूषण स्तर, आर्द्रता, र स्थापना स्थान | विश्वसनीय दीर्घकालीन सञ्चालन समर्थन गर्दछ |
रिट्रोफिट अनुप्रयोगहरूका लागि, स्प्लिट-कोर ट्रान्सफर्मरले महत्त्वपूर्ण व्यावहारिक लाभ प्रदान गर्न सक्छ किनभने प्राविधिकहरूले सामान्यतया प्राथमिक सर्किटलाई पूर्ण रूपमा भत्काउनुको सट्टा अवस्थित केबल व्यवस्थाको वरिपरि यसलाई स्थापना गर्न सक्छन्।
सही स्थापना विश्वसनीय अवशिष्ट-वर्तमान मापनको लागि आवश्यक छ। ट्रान्सफर्मर एपर्चर मार्फत कन्डक्टर राउटिङले सुरक्षा डिजाइनको पालना गर्नुपर्छ ताकि ट्रान्सफर्मरले सुरक्षित सर्किटको पूर्ण वर्तमान सम्बन्धलाई मापन गर्दछ।
स्थापना गर्नु अघि, इन्जिनियरहरूले प्रमाणित गर्नुपर्छ:
सन्दर्भित LXK शृङ्खलाका लागि, बताइएका सामान्य सञ्चालन अवस्थाहरूमा इनडोर स्थापना, परिवेश तापमान दायरा -5°C देखि 40°C सम्म, र गैर-संक्षारक, कम-प्रदूषण वातावरणहरू समावेश छन्। इन्जिनियरहरूले सधैं स्थापना गर्नु अघि चयन गरिएको उत्पादनको प्राविधिक कागजातहरू विरुद्ध वास्तविक परियोजना अवस्थाहरू पुष्टि गर्नुपर्छ।
Anqiang पावरको LXK श्रृंखलाले विभिन्न प्राथमिक केबल व्यवस्थाहरू समायोजन गर्न धेरै एपर्चर विकल्पहरू प्रदान गर्दछ। उपलब्ध आयामहरू लगभग 80 mm देखि 300 mm सम्म हुन्छन्, ईन्जिनियरहरूलाई अवस्थित वितरण उपकरणहरूमा ट्रान्सफर्मर एकीकृत गर्दा लचिलोपन दिन्छ।
| मोडेल | एपर्चर डी | आयाम ई | आयाम एल | आयाम L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 मिमी | 130 मिमी | 123 मिमी |
| LXK-100 | Φ१०० | 58 मिमी | 130 मिमी | 122 मिमी |
| LXK-120 | Φ१२० | 57 मिमी | 130 मिमी | 120 मिमी |
| LXK-150 | Φ१५० | 58 मिमी | 190 मिमी | 123 मिमी |
| LXK-180 | Φ१८० | 58 मिमी | 190 मिमी | 125 मिमी |
| LXK-200 | 200 | ६० मिमी | 280 मिमी | 129 मिमी |
| LXK-240 | Φ२४० | 80 मिमी | 280 मिमी | 167 मिमी |
| LXK-260 | Φ२६० | 55 मिमी | 280 मिमी | 120 मिमी |
| LXK-300 | ३०० | 80 मिमी | 280 मिमी | 170 मिमी |
विस्तृत उत्पादन जानकारीको लागि, इन्जिनियरहरूले समीक्षा गर्न सक्छन्शून्य अनुक्रम वर्तमान ट्रान्सफर्मर उत्पादन पृष्ठर स्थापनाको भौतिक आवश्यकताहरूसँग उपलब्ध एपर्चर आकारहरू तुलना गर्नुहोस्।
यसको प्राथमिक उद्देश्य पृथ्वी गल्ती र वर्तमान चुहावट संग सम्बन्धित अवशिष्ट वा शून्य अनुक्रम वर्तमान पत्ता लगाउनु हो। आउटपुट निगरानी र गल्ती अलगाव को लागी एक सुरक्षा रिले जडान गर्न सकिन्छ।
हो। एक स्प्लिट-कोर निर्माण विशेष गरी रेट्रोफिट र मर्मतसम्भार अनुप्रयोगहरूको लागि फाइदाजनक छ किनभने ट्रान्सफर्मरलाई अवस्थित केबलको वरिपरि भेला गर्न सकिन्छ प्राथमिक केबल विच्छेद गर्न आवश्यक बिना।
एक परम्परागत वर्तमान ट्रान्सफर्मरले सामान्यतया एक व्यक्तिगत कन्डक्टरमा वर्तमान मापन गर्दछ, जबकि शून्य-अनुक्रम ट्रान्सफर्मरले यसको कोरबाट गुजरने कन्डक्टरहरूको भेक्टर सम्बन्धको परिणामस्वरूप अवशिष्ट वर्तमान पत्ता लगाउँदछ।
सामान्य अनुप्रयोगहरूमा वितरण क्याबिनेटहरू, सबस्टेशनहरू, घण्टी मुख्य एकाइहरू, ट्रान्सफर्मर सुरक्षा प्रणालीहरू, स्विचगियर सम्मेलनहरू, र सर्किट ब्रेकर सुरक्षा प्यानलहरू समावेश छन्।
महत्त्वपूर्ण कारकहरूमा कोर एपर्चर, विद्युतीय प्रणाली आवश्यकताहरू, अपेक्षित अवशिष्ट वर्तमान, माध्यमिक आउटपुट, रिले अनुकूलता, इन्सुलेशन आवश्यकताहरू, स्थापना विधि, र वातावरणीय अवस्थाहरू समावेश छन्।
एक शून्य अनुक्रम वर्तमान ट्रान्सफर्मर आधुनिक पृथ्वी गल्ती पत्ता लगाउन र विद्युत सुरक्षा प्रणाली को लागी एक महत्वपूर्ण सेन्सिङ घटक हो। सामान्य वर्तमान सन्तुलन गडबड हुँदा सिर्जना गरिएको अवशिष्ट वर्तमान निगरानी गरेर, यसले असामान्य परिचालन अवस्थाहरू पहिचान गर्न बहुमूल्य जानकारीको साथ सुरक्षा रिले प्रदान गर्दछ। स्प्लिट-कोर निर्माणले थप स्थापना लचिलोपनलाई सुधार गर्दछ, विशेष गरी रेट्रोफिट र मर्मतसम्भार परियोजनाहरूमा।
भरपर्दो अवशिष्ट-वर्तमान पत्ता लगाउन आवश्यक पर्ने परियोजनाहरूका लागि, Anqiang पावरले बहुविध एपर्चर साइजहरू, इपोक्सी रेजिन भ्याकुम कास्टिङ, कोल्ड-रोल्ड सिलिकन स्टिल कोरहरू, र अक्सिजन-रहित तामा विन्डिङहरू सहित LXK श्रृंखला समाधानहरू प्रदान गर्दछ। यदि तपाइँ वितरण नेटवर्क, स्विचगियर असेंबली, वा सुरक्षा प्रणालीको लागि उपयुक्त ट्रान्सफर्मर छनोट गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाइँको प्राविधिक आवश्यकताहरु बारे छलफल गर्न र तपाइँको आवेदन को लागी एक उपयुक्त शून्य अनुक्रम वर्तमान ट्रान्सफर्मर समाधान खोज्न।
