भरपर्दो मध्यम भोल्टेज वितरण सुरक्षित स्विचिङ, प्रभावकारी फिडर व्यवस्थापन, र भरपर्दो बाहिरी उपकरणहरूमा निर्भर गर्दछ।Anqiang शक्तिआपूर्ति गर्दछ24kV पोल माउन्ट गरिएको SF6 लोड ब्रेक स्विच, भरपर्दो लोड स्विचिङ, लचिलो सञ्चालन, र वितरण स्वचालन प्रणालीहरूसँग व्यावहारिक एकीकरण आवश्यक पर्ने ओभरहेड पावर वितरण नेटवर्कहरूको लागि डिजाइन गरिएको। यसको सञ्चालन सिद्धान्त, प्राविधिक विशिष्टताहरू, र स्थापना आवश्यकताहरू बुझ्दा उपयोगिताहरू, औद्योगिक अपरेटरहरू, र विद्युतीय ठेकेदारहरूलाई सूचित खरिद निर्णयहरू गर्न मद्दत गर्दछ।

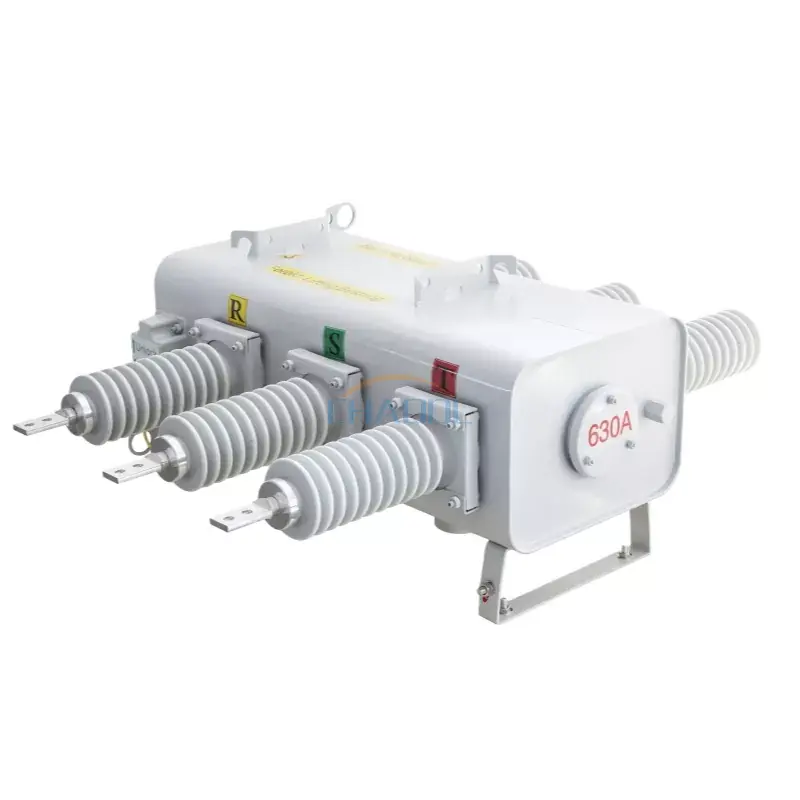

24kV पोल माउन्टेड SF6 लोड ब्रेक स्विच एक बाहिरी मध्यम-भोल्टेज स्विच गर्ने उपकरण हो जसले इन्सुलेशन र चाप विलुप्त गर्न सल्फर हेक्साफ्लोराइड (SF6) ग्यास प्रयोग गर्दछ। युटिलिटी पोलमा स्थापित, यसले अपरेटरहरूलाई लोड वर्तमान नियन्त्रण गर्न, ओभरहेड फिडरहरूलाई व्यवस्थित खण्डहरूमा विभाजन गर्न, र योजनाबद्ध स्विचिङ कार्यहरूलाई समर्थन गर्न मद्दत गर्दछ। Anqiang पावर FLW34-24 श्रृंखला 630A मूल्याङ्कन गरिएको वर्तमान, 11kV, 24kV, र 33kV को भोल्टेज विकल्पहरू, र म्यानुअल, इलेक्ट्रिक, र रिमोट अपरेटिङ विकल्पहरूसँग सूचीबद्ध छ। यस गाइडले यसको कार्य सिद्धान्त, मुख्य प्राविधिक मापदण्डहरू, अनुप्रयोगहरू, चयन मापदण्डहरू, र वितरण नेटवर्क परियोजनाहरूको लागि मर्मत विचारहरू व्याख्या गर्दछ।
24kV पोल माउन्टेड SF6 लोड ब्रेक स्विच मध्यम-भोल्टेज ओभरहेड वितरण नेटवर्कहरूमा प्रयोग गरिने बाहिरी स्विचिङ उपकरण हो। यसको प्राथमिक उद्देश्य यसको मूल्याङ्कन गरिएको अपरेटिङ सर्तहरू अन्तर्गत निर्दिष्ट लोड धाराहरू बनाउन र अवरोध गर्नु हो। फिडरको साथ चयन गरिएका बिन्दुहरूमा नियन्त्रित स्विचिङ सक्षम गरेर, यसले उपयोगिताहरूलाई शक्ति वितरण व्यवस्थापन गर्न र परिचालन उद्देश्यका लागि खण्डहरू अलग गर्न मद्दत गर्दछ।
शब्दले तीन महत्त्वपूर्ण विशेषताहरू वर्णन गर्दछ:
Anqiang शक्ति FLW34-24 उत्पादन 11kV, 24kV, र 33kV रेटेड-भोल्टेज विकल्पहरूको लागि सूचीबद्ध छ, 630A को मूल्याङ्कन गरिएको वर्तमानको साथ। उपयुक्त कन्फिगरेसन नेटवर्कको विद्युतीय आवश्यकताहरू र निर्माताको पुष्टि गरिएको उत्पादन मूल्याङ्कन अनुसार चयन गरिनुपर्छ।
एक साधारण विच्छेदकको विपरीत, लोड ब्रेक स्विच निर्दिष्ट लोड वर्तमान अवरोध गर्न डिजाइन गरिएको छ। यद्यपि, यसलाई स्वचालित रूपमा प्रत्येक सर्ट-सर्किट प्रवाहलाई अवरोध गर्न सक्षम सर्किट ब्रेकरको रूपमा व्यवहार गरिनु हुँदैन। आवश्यक गल्ती सुरक्षा एक समन्वित सुरक्षा प्रणाली र उपयुक्त उपकरण द्वारा प्रदान गर्नुपर्छ।
सञ्चालन सिद्धान्तले SF6 ग्यासको विद्युतीय इन्सुलेशन र चाप-निभाउने गुणहरूसँग मेकानिकल सम्पर्क आन्दोलनलाई जोड्दछ। जब करेन्ट बोक्ने क्रममा सम्पर्कहरू अलग हुन्छन्, तिनीहरूको बीचमा विद्युतीय चाप बन्न सक्छ। स्विचिङ च्याम्बर उपकरणको निर्दिष्ट अपरेटिङ सर्तहरू अन्तर्गत यो चाप नियन्त्रण र निभाउन डिजाइन गरिएको छ।
जब स्विच बन्द हुन्छ, यसको प्रवाहकीय सम्पर्कहरूले इच्छित वर्तमान मार्ग प्रदान गर्दछ। बिजुली ओभरहेड वितरण सर्किट मार्फत डाउनस्ट्रीम ट्रान्सफर्मरहरू, औद्योगिक सुविधाहरू, व्यावसायिक भवनहरू, वा अन्य जडान लोडहरूमा प्रवाह गर्दछ।
जब एक अधिकृत स्विच अपरेशन आवश्यक छ, अपरेटिङ मेकानिजमले सम्पर्कहरू सार्छ। SF6-आधारित अवरोध प्रणालीले सम्पर्क पृथकीकरणको समयमा उत्पन्न भएको चापलाई निभाउन मद्दत गर्दछ, वर्तमान र स्विचिङ अवस्थाहरू उपकरणको मूल्याङ्कन क्षमता भित्र रहन्छ।
अपरेटरहरूले वितरण फिडरलाई खण्डहरूमा विभाजन गर्न रणनीतिक रूपमा अवस्थित स्विचहरू प्रयोग गर्न सक्छन्। यो व्यवस्थाले योजनाबद्ध मर्मतसम्भार, लोड स्थानान्तरण, र निर्दिष्ट नेटवर्क खण्डहरूको अलगावलाई समर्थन गर्दछ। वास्तविक गल्ती अलगाव सुरक्षा योजना, दोष पत्ता लगाउने, क्रम स्विच गर्ने, र अपस्ट्रिम र डाउनस्ट्रीम उपकरणहरूसँग समन्वयमा निर्भर गर्दछ।
चयन गरिएको कन्फिगरेसनमा निर्भर गर्दै, स्विचले म्यानुअल, बिजुली वा रिमोट सञ्चालनलाई समर्थन गर्न सक्छ। जब मिल्दो नियन्त्रकहरू र सञ्चार इन्टरफेसहरू समावेश हुन्छन्, यसले वितरण स्वचालन प्रणालीको अंश पनि बनाउन सक्छ।
अतिरिक्त उपकरण विकल्पहरूको लागि, खरिदकर्ताहरूले Anqiang पावरको मध्यम-भोल्टेज लोड स्विच उत्पादन दायरा अन्वेषण गर्न सक्छन् र परियोजना विशिष्टतालाई अन्तिम रूप दिनु अघि विभिन्न स्विचिङ व्यवस्थाहरू तुलना गर्न सक्छन्।
प्राविधिक प्यारामिटरहरूले एक विशेष नेटवर्कको लागि स्विच उपयुक्त छ कि छैन भनेर निर्धारण गर्दछ। निम्न तालिकाले Anqiang Power FLW34-24/630-20 उत्पादनको लागि प्रकाशित मुख्य विनिर्देशहरूको सारांश दिन्छ। मूल्यहरू हालको डाटाशीट र खरिद गर्नु अघि स्वीकृत कन्फिगरेसन विरुद्ध प्रमाणित गरिनु पर्छ।
| प्यारामिटर | प्रकाशित विवरण | चयन विचार |
|---|---|---|
| उत्पादन मोडेल | FLW34-24 / FLW34-24/630-20 | उद्धरण र डाटाशीटमा सही मोडेल पदनाम पुष्टि गर्नुहोस्। |
| मूल्याङ्कन भोल्टेज विकल्प | 11kV, 24kV, 33kV | चयन गरिएको संस्करणलाई नेटवर्क भोल्टेज र इन्सुलेशन आवश्यकताहरूसँग मिलाउनुहोस्। |
| मूल्याङ्कन गरिएको वर्तमान | 630A | निरन्तर लोड वर्तमान र अपेक्षित सञ्चालन सर्तहरू जाँच गर्नुहोस्। |
| मूल्याङ्कन गरिएको आवृत्ति | 50/60Hz उत्पादन पृष्ठमा भनिएको छ | आदेश गरिएको कन्फिगरेसनको लागि लागू फ्रिक्वेन्सी पुष्टि गर्नुहोस्। |
| शिखर वर्तमान प्रतिरोध | ५०kA | परीक्षण आधार, अवधि, र प्रणाली त्रुटि स्तर संग समन्वय प्रमाणित गर्नुहोस्। |
| मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध | 20/4kA/s सूचीबद्ध रूपमा | नोटेशन र यसको लागू अवधिको स्पष्टीकरण अनुरोध गर्नुहोस्। |
| मूल्याङ्कन गरिएको केबल चार्जिङ र ब्रेकिङ करन्ट | 25A | विशिष्ट केबल स्विचिङ कर्तव्यको लागि उपयुक्तता पुष्टि गर्नुहोस्। |
| रेटेड लाइन चार्जिङ र ब्रेकिङ करन्ट | 16A | अभिप्रेत ओभरहेड-लाइन स्विचिंग अनुप्रयोग प्रमाणित गर्नुहोस्। |
| मेकानिकल सञ्चालन | 6,000 सञ्चालन सूचीबद्ध | परीक्षण अवस्था र मर्मत तालिका जाँच गर्नुहोस्। |
| सापेक्ष ग्यास रिसाव दर | सूचीबद्ध अनुसार प्रति वर्ष 1% भन्दा बढी छैन | लागू मानक र मापन विधि पुष्टि गर्नुहोस्। |
| घेरा र नियन्त्रक सुरक्षा | IP44 सूचीबद्ध | एक्सपोजर, क्याबिनेट प्लेसमेन्ट, र अतिरिक्त वातावरणीय सुरक्षा आवश्यकताहरू मूल्याङ्कन गर्नुहोस्। |
महत्त्वपूर्ण विनिर्देश नोट:प्रकाशित प्यारामिटर सूचीले संक्षिप्त वा सम्भावित रूपमा अस्पष्ट प्रविष्टिहरू समावेश गर्दछ, फ्रिक्वेन्सी नोटेशन र छोटो-समय वर्तमान नोटेशन सहित। यी मानहरूलाई Anqiang पावरबाट पुष्टि बिना प्रमाणित परीक्षण परिणामहरूको रूपमा व्याख्या गरिनु हुँदैन। विशेष गरी, एक चोटी प्रतिरोध मूल्याङ्कन मूल्याङ्कन गरिएको छोटो-सर्किट ब्रेकिङ क्षमता जस्तै होइन।
परियोजना कागजातहरूको लागि, लागू टाइप-परीक्षण रिपोर्टहरू, इन्सुलेशन स्तरहरू, सञ्चालन संयन्त्र विवरणहरू, नियन्त्रण भोल्टेज, टर्मिनल व्यवस्था, र स्थापना रेखाचित्रहरू पनि अनुरोध गर्नुहोस्। यी कागजातहरूले ईन्जिनियरहरूलाई एकल हेडलाइन मूल्याङ्कनमा भर पर्नुको सट्टा पूर्ण स्विचिङ एसेम्बली मूल्याङ्कन गर्न मद्दत गर्दछ।
सही रूपमा डिजाइन र मर्मत गर्दा, SF6 लोड ब्रेक स्विचले ओभरहेड वितरण प्रणालीहरूको लागि धेरै व्यावहारिक फाइदाहरू प्रदान गर्दछ।
पोल-माउन्ट गरिएको निर्माणले वितरण संरचनामा सिधै उपकरणहरू स्विच गर्दछ। यसले अतिरिक्त ग्राउन्ड-लेभल स्पेस र समर्थन फिडर लेआउटहरूको आवश्यकतालाई कम गर्न सक्छ जहाँ समर्पित इनडोर विद्युतीय कोठा अव्यावहारिक छ।
SF6 सँग बलियो डाइलेक्ट्रिक गुणहरू छन् र उच्च-भोल्टेज विद्युतीय उपकरणहरूमा व्यापक रूपमा प्रयोग गरिन्छ। राम्रोसँग इन्जिनियर गरिएको स्विचिङ चेम्बर भित्र, यसले इन्सुलेशन र चाप शमन प्रदर्शनलाई समर्थन गर्दछ। वास्तविक स्विचिङ क्षमता सम्पर्क डिजाइन, ग्यास अवस्था, सञ्चालन संयन्त्र, र मूल्याङ्कन शुल्क मा निर्भर गर्दछ।
म्यानुअल, मोटर चालित, र रिमोट-कन्ट्रोल विकल्पहरूले विभिन्न परिचालन आवश्यकताहरू पूरा गर्न सक्छन्। रिमोट स्विचिङले नियमित नेटवर्क पुन: कन्फिगरेसनको समयमा फिल्ड भ्रमणको आवश्यकतालाई कम गर्न सक्छ, यदि नियन्त्रण प्रणाली र सञ्चार पूर्वाधारहरू ठीकसँग लागू गरिएको छ।
जब मिल्दो नियन्त्रकहरू र सुपरभाइजरी प्रणालीहरूसँग एकीकृत हुन्छ, पोल-माउन्ट गरिएको स्विचले स्वचालित फिडर व्यवस्थापनमा योगदान गर्न सक्छ। ईन्जिनियरहरूले अर्डर गर्नु अघि सञ्चार प्रोटोकल, सहायक शक्ति आवश्यकताहरू, नियन्त्रण तर्क, र इन्टरलकिङ व्यवस्थाहरू पुष्टि गर्नुपर्छ।
सिल गरिएको स्विचिङ चेम्बरले आन्तरिक कम्पोनेन्टको एक्सपोजरलाई बाह्य प्रदूषणमा सीमित गर्न सक्छ। यद्यपि, कम नियमित मर्मत आवश्यकताहरूको मतलब मर्मत-रहित सञ्चालन होइन। मेकानिकल लिङ्केजहरू, नियन्त्रण सर्किटहरू, इन्सुलेशन कम्पोनेन्टहरू, र ग्यास-सम्बन्धित प्यारामिटरहरूलाई अझै पनि निर्माताको निर्देशन अनुसार निरीक्षण आवश्यक छ।
अर्को विचार भनेको वातावरणीय जिम्मेवारी हो। SF6 एक शक्तिशाली हरितगृह ग्यास हो, त्यसैले उपकरण मालिकहरूले चुहावट रोकथाम, ग्यास रिकभरी, र जीवनको अन्तको ह्यान्डलिङ अनुरूप कार्यान्वयन गर्नुपर्छ। स्थानीय नियमहरू र परियोजना स्थिरता उद्देश्यहरूमा निर्भर गर्दै, वैकल्पिक इन्सुलेशन प्रविधिहरूले पनि मूल्याङ्कन गर्न सक्छ।
24kV पोल माउन्ट गरिएको SF6 लोड ब्रेक स्विच बाहिरी वितरण अनुप्रयोगहरूको लागि उपयुक्त छ जब यसको विद्युतीय मूल्याङ्कन र वातावरणीय विशिष्टताहरू स्थापनासँग मेल खान्छ।
आवेदन उपयुक्तता नाममात्र भोल्टेज भन्दा बढी मा निर्भर गर्दछ। सर्ट-सर्किट स्तरहरू, स्विचिङ कर्तव्यहरू, परिवेशको तापक्रम, उचाइ, प्रदूषण गम्भीरता, हावा लोडिङ, माउन्टिंग बल, र आवश्यक नियन्त्रण कार्यहरू सबै मूल्याङ्कन गरिनुपर्छ।
खरिद टोलीहरूले भोल्टेज र एक्लै करन्टमा आधारित उपकरण छनौट गर्नुको सट्टा पूर्ण परिचालन वातावरणको मूल्याङ्कन गर्नुपर्छ। एक संरचित समीक्षाले विनिर्देशन अंतरहरू कम गर्न सक्छ र स्थापनाको समयमा महँगो परिवर्तनहरूबाट बच्न सक्छ।
स्विचिङ उपकरण तुलना गर्ने खरीददारहरूले लोड स्विच र सर्किट ब्रेकर बीचको भिन्नता पनि बुझ्नुपर्छ। लोड स्विचले निर्दिष्ट सामान्य स्विचिङ कर्तव्यहरू ह्यान्डल गर्दछ, जबकि उपयुक्त रूपमा मूल्याङ्कन गरिएको सर्किट ब्रेकर यसको घोषित ब्रेकिङ क्षमता भित्र गल्ती करन्टहरू अवरोध गर्न डिजाइन गरिएको छ। प्रणाली सुरक्षा डिजाइनले निर्धारण गर्दछ कि कुन उपकरणहरू आवश्यक छन् र तिनीहरू कसरी सँगै काम गर्छन्।
बाहिरी मध्यम-भोल्टेज उपकरणको सुरक्षित सञ्चालनको लागि सही स्थापना आवश्यक छ। स्थापना र कमीशनिंग योग्य विद्युतीय कर्मचारीहरू द्वारा अनुमोदित प्रक्रियाहरू अन्तर्गत, सर्किट अलग र सबै सान्दर्भिक सुरक्षा नियन्त्रणहरू ठाउँमा राखिएको हुनुपर्छ।
मर्मत अन्तरालहरूले निर्माताका निर्देशनहरू, लागू हुने विद्युतीय नियमहरू, र वास्तविक सञ्चालन वातावरणको पालना गर्नुपर्छ। उपकरणहरूले गम्भीर मौसम, भारी प्रदूषण, बारम्बार स्विचिङ, वा असामान्य अपरेटिङ अवस्थाहरू अनुभव गर्दा निरीक्षण आवृत्ति बढाउन आवश्यक हुन सक्छ।
SF6 ह्यान्डलिङ प्रशिक्षित कर्मचारीहरूले उपयुक्त उपकरण र प्रक्रियाहरू प्रयोग गरेर प्रदर्शन गर्नुपर्छ। नियमित मर्मतसम्भार विधिको रूपमा जानाजानी कहिले पनि ग्यास नदिनुहोस्। चुहावट पत्ता लगाउन, रिकभरी, भण्डारण र डिस्पोजलका लागि लागू हुने वातावरणीय आवश्यकताहरू पालना गर्नुहोस्।
यसको मुख्य कार्य बाहिरी मध्यम-भोल्टेज वितरण नेटवर्कमा निर्दिष्ट लोड करन्टहरू बनाउन र अवरोध गर्नु हो। यसले फिडर सेक्शनलाइजिङ र नियन्त्रित स्विचिङ अपरेसनहरूलाई पनि समर्थन गर्दछ। गल्ती सुरक्षा उपयुक्त समन्वित सुरक्षा प्रणाली द्वारा प्रदान गरिनु पर्छ।
प्रकाशित उत्पादन जानकारीले 630A को मूल्याङ्कन गरिएको वर्तमान सूचीबद्ध गर्दछ। क्रेताहरूले खरिद गर्नु अघि सही अर्डर गरिएको कन्फिगरेसन र यसको लागू प्राविधिक मूल्याङ्कनहरू पुष्टि गर्नुपर्छ।
हो, रिमोट अपरेशन उत्पादन कन्फिगरेसन विकल्पको रूपमा समर्थित छ। आवश्यक नियन्त्रक, सहायक पावर आपूर्ति, संचार इन्टरफेस, र स्वचालन अनुकूलता परियोजनाको लागि पुष्टि गरिनु पर्छ।
होइन। एक लोड ब्रेक स्विच निर्दिष्ट लोड करन्टहरू अवरोध गर्न डिजाइन गरिएको छ, जबकि सर्किट ब्रेकर यसको मूल्याङ्कन ब्रेकिंग क्षमता भित्र गल्ती प्रवाहहरू अवरोध गर्न डिजाइन गरिएको छ। सही उपकरण व्यवस्था नेटवर्क सुरक्षा अध्ययन र लागू मापदण्डहरूमा निर्भर गर्दछ।
Anqiang पावरले 11kV, 24kV, र 33kV रेटेड-भोल्टेज विकल्पहरू सूचीबद्ध गर्दछ। उपलब्ध कन्फिगरेसन, इन्सुलेशन आवश्यकताहरू, र आयामी विवरणहरू निर्मातासँग प्रमाणित गरिनुपर्छ।
हो। यद्यपि सील गरिएको ग्यास च्याम्बरले बाह्य प्रदूषणको जोखिम कम गर्न सक्छ, आवधिक निरीक्षणहरू आवश्यक रहन्छ। मर्मतले सञ्चालन संयन्त्र, इन्सुलेशन कम्पोनेन्टहरू, नियन्त्रण प्रणाली र ग्यासको अवस्थालाई निर्माताले तोकेको हुनुपर्छ।
प्रणाली भोल्टेज, मूल्याङ्कन गरिएको वर्तमान, फ्रिक्वेन्सी, स्थापना वातावरण, आवश्यक सञ्चालन मोड, नियन्त्रण भोल्टेज, मात्रा, लागू मानकहरू, र परियोजना स्थान प्रदान गर्नुहोस्। एकल-लाइन रेखाचित्र, माउन्टिंग आवश्यकताहरू, र कुनै पनि विशेष वातावरणीय अवस्थाहरूले आपूर्तिकर्तालाई उपयुक्त कन्फिगरेसन पुष्टि गर्न मद्दत गर्न सक्छ।
24kV पोल माउन्ट गरिएको SF6 लोड ब्रेक स्विचले आधुनिक मध्यम-भोल्टेज वितरणमा नियन्त्रित लोड स्विचिङ सक्षम गरेर, फिडर सेक्शनलाइजिङलाई समर्थन गर्दै, र स्थानीय वा रिमोट सञ्चालनका लागि विकल्पहरू उपलब्ध गराएर महत्त्वपूर्ण भूमिका खेल्न सक्छ। यसको प्रभावकारिता सही विद्युतीय चयन, समन्वित दोष संरक्षण, उपयुक्त स्थापना, र जिम्मेवार दीर्घकालीन मर्मतमा निर्भर गर्दछ।
Anqiang पावरले प्रकाशित 630A मूल्याङ्कन-वर्तमान विशिष्टताहरू र बहु भोल्टेज विकल्पहरू सहित, पोल-माउन्ट स्विचिङ उपकरणहरू आवश्यक पर्ने वितरण परियोजनाहरूको लागि FLW34-24 श्रृंखला प्रदान गर्दछ। अर्डर राख्नु अघि, प्राविधिक डाटाशीट, अपरेटिङ कन्फिगरेसन, वातावरणीय उपयुक्तता, र सान्दर्भिक परीक्षण कागजातहरू पुष्टि गर्नुहोस्। यदि तपाइँ उपयोगिता स्तरवृद्धि, औद्योगिक वितरण परियोजना, वा वितरण स्वचालन स्थापनाको योजना गर्दै हुनुहुन्छ भने, उत्पादन विवरणहरू समीक्षा गर्नुहोस् रहामीलाई सम्पर्क गर्नुहोस्तपाईंको भोल्टेज आवश्यकताहरू, प्राविधिक विशिष्टताहरू, र अनुकूलन आवश्यकताहरू Anqiang पावर टोलीसँग छलफल गर्न।
