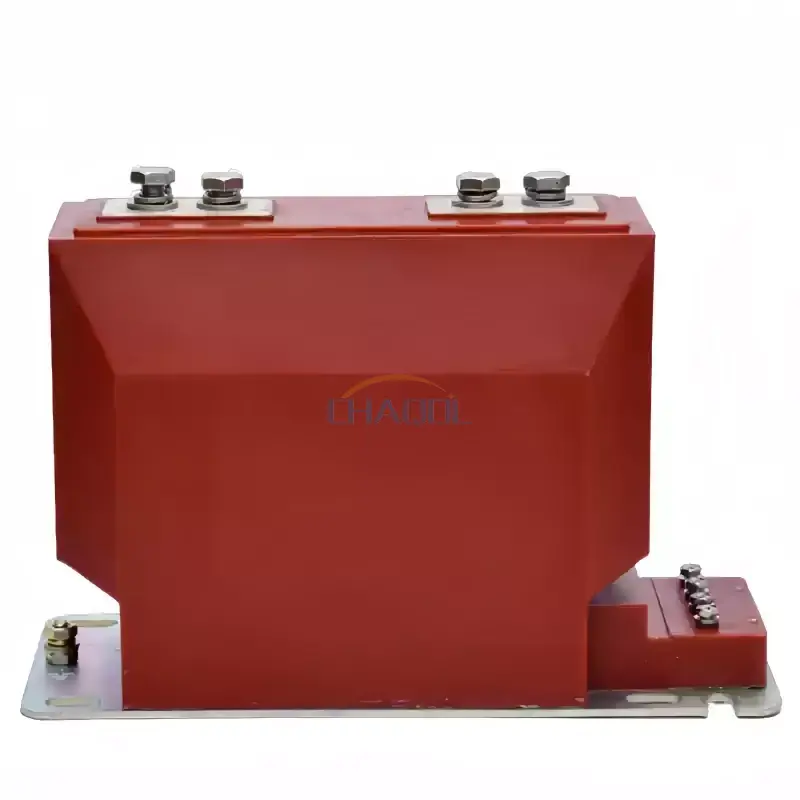

Anqiang शक्तिको विकास गर्दछ10KV भित्री वर्तमान ट्रान्सफर्मरमध्यम-भोल्टेज मापन र रिले सुरक्षाको लागि, LZZBJ9-10 मोडेल पूर्ण रूपमा संलग्न epoxy राल इन्सुलेशन, 5A/1A माध्यमिक वर्तमान विकल्पहरू, र इनडोर पावर वितरण अनुप्रयोगहरूको लागि बहुमुखी वर्तमान कन्फिगरेसनहरू सहित।
हालको ट्रान्सफर्मर मध्यम-भोल्टेज विद्युतीय प्रणालीहरूमा एक प्रमुख घटक हो किनभने यसले उच्च प्राथमिक प्रवाहलाई मानकीकृत माध्यमिक संकेतमा रूपान्तरण गर्दछ जुन सुरक्षित रूपमा मिटरहरू, निगरानी उपकरणहरू, र सुरक्षा रिलेहरूद्वारा प्रशोधन गर्न सकिन्छ। LZZBJ9-10 10KV इनडोर वर्तमान ट्रान्सफर्मर 50Hz वा 60Hz मा इनडोर 10KV र तल AC सर्किटहरूको लागि डिजाइन गरिएको छ। यसको पूर्ण रूपमा संलग्न इपोक्सी राल निर्माणले इन्सुलेशन, मेकानिकल सुरक्षा, र कम्प्याक्ट स्थापनालाई एक संरचनामा जोड्दछ। 5A देखि 2500A सम्मका प्राथमिक वर्तमान विकल्पहरू, 1A वा 5A को माध्यमिक वर्तमान, र 12/42/75KV को इन्सुलेशन स्तर, यसलाई विभिन्न मापन र सुरक्षा आवश्यकताहरूको लागि कन्फिगर गर्न सकिन्छ।
सामग्रीको तालिका
- 10KV इनडोर वर्तमान ट्रान्सफर्मर के हो?
- यो कसरी मध्यम-भोल्टेज प्रणालीमा काम गर्छ?
- कुन प्राविधिक प्यारामिटरहरू खरीददारहरूले जाँच गर्नुपर्छ?
- कुन डिजाइन सुविधाहरू विश्वसनीय सञ्चालन समर्थन?
- यो कहाँ सामान्यतया प्रयोग गरिन्छ?
- तपाईंले सही CT कसरी चयन गर्नुपर्छ?
- बारम्बार सोधिने प्रश्नहरू
- अनुकूलित समाधानको लागि Anqiang पावरसँग कुरा गर्नुहोस्
10KV इनडोर वर्तमान ट्रान्सफर्मर के हो?
एक 10KV इन्डोर वर्तमान ट्रान्सफर्मर मध्यम-भोल्टेज इनडोर विद्युतीय प्रणालीहरूमा वर्तमान मापन र निगरानी गर्न डिजाइन गरिएको एक उपकरण ट्रान्सफर्मर हो। मापन यन्त्रहरू र सुरक्षा रिलेहरू सीधै उच्च प्राथमिक धाराहरूमा जडान गर्नुको सट्टा, ट्रान्सफर्मरले प्रवाहलाई मानकीकृत माध्यमिक मानमा घटाउँछ जुन डाउनस्ट्रीम उपकरणहरूद्वारा ह्यान्डल गर्न सकिन्छ।
LZZBJ9-10 मोडेल 50Hz वा 60Hz को रेट फ्रिक्वेन्सीको साथ 10KV र तल सर्किटहरूको लागि डिजाइन गरिएको छ। निर्माताको विनिर्देशहरू अनुसार, यसले पूर्ण रूपमा संलग्न epoxy राल संरचना प्रयोग गर्दछ र वर्तमान मापन, ऊर्जा मापन, र रिले सुरक्षाको लागि उपयुक्त छ।
यो व्यवस्थाले प्रयोगयोग्य वर्तमान संकेत प्रदान गर्दा प्राथमिक सर्किट र मापन वा सुरक्षा उपकरणहरू बीच बिजुली अलगाव सिर्जना गर्दछ। नतिजाको रूपमा, CT उच्च-शक्ति विद्युतीय उपकरणहरू र निम्न-स्तर निगरानी प्रणालीहरू बीचको महत्त्वपूर्ण इन्टरफेस बन्छ।
यो कसरी मध्यम-भोल्टेज प्रणालीमा काम गर्छ?
सञ्चालन सिद्धान्त विद्युत चुम्बकीय प्रेरणा मा आधारित छ। जब करेन्ट प्राथमिक कन्डक्टरबाट बग्छ, यसले CT कोरमा चुम्बकीय क्षेत्र उत्पन्न गर्छ। सेकेन्डरी विन्डिङले एक समानुपातिक प्रवाह उत्पादन गर्दछ जुन मिटर, सुरक्षा रिले, वा निगरानी उपकरणहरूमा जडान गर्न सकिन्छ।
उदाहरणका लागि, पावर वितरण प्रणालीले प्राथमिक पक्षमा सयौं वा हजारौं एम्पियरहरू बोक्न सक्छ, जबकि जडान गरिएको निगरानी उपकरणहरू धेरै सानो मानकीकृत प्रवाहको लागि डिजाइन गरिएको हो। एक राम्रोसँग चयन गरिएको CT ले आवश्यक रूपान्तरण अनुपात प्रदान गर्दछ त्यसैले माध्यमिक सर्किटले प्राथमिक सञ्चालन अवस्था प्रतिनिधित्व गर्न सक्छ।
मापन र सुरक्षा कार्यहरू
- हालको मापन:विद्युतीय मिटर र निगरानी उपकरणहरूको लागि समानुपातिक संकेत प्रदान गर्दछ।
- ऊर्जा व्यवस्थापन:बिजुली खपत र सञ्चालन सर्तहरू निगरानी गर्न प्रयोग मापन प्रणाली समर्थन गर्दछ।
- रिले संरक्षण:असामान्य वा गल्ती अवस्थाहरू हुँदा सुरक्षा रिलेहरूमा हालको संकेतहरू आपूर्ति गर्दछ।
- वितरण स्वचालन:स्वचालित निगरानी र नियन्त्रण प्रणाली लागि हालको जानकारी प्रदान गर्दछ।
त्यसैले CT लाई सामान्य मापन आवश्यकता र बिजुली प्रणालीको सुरक्षा विशेषताहरू अनुसार चयन गर्न आवश्यक छ।
कुन प्राविधिक प्यारामिटरहरू खरीददारहरूले जाँच गर्नुपर्छ?
हालको ट्रान्सफर्मर छनौट गर्दा भौतिक आयामहरू मात्र नभई अनुप्रयोगको विद्युतीय मापदण्डहरूबाट सुरु गर्नुपर्छ। प्राथमिक वर्तमान, माध्यमिक वर्तमान, शुद्धता वर्ग, मूल्याङ्कन गरिएको आउटपुट, इन्सुलेशन स्तर, र सर्ट-सर्किट प्रतिरोधी विशेषताहरू सबैले CT एक विशेष स्विचगियर वा वितरण स्थापनाको लागि उपयुक्त छ कि छैन भनेर असर गर्छ।
| प्यारामिटर | LZZBJ9-10 विशिष्टता | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| मोडेल | LZZBJ9-10 | CT डिजाइन र उत्पादन कन्फिगरेसन पहिचान गर्दछ |
| आवेदन भोल्टेज | 10KV र तल | लागू हुने मध्यम-भोल्टेज प्रणाली दायरा परिभाषित गर्दछ |
| रेटेड आवृत्ति | 50Hz / 60Hz | क्षेत्रीय र प्रणाली आवृत्ति आवश्यकताहरू मेल खान्छ |
| प्राथमिक वर्तमान | 5A-2500A कन्फिगरेसनहरू | अपेक्षित प्राथमिक सर्किट वर्तमान अनुरूप हुनुपर्छ |
| माध्यमिक वर्तमान | 1A वा 5A | जडान गरिएको मिटर र सुरक्षा उपकरणहरू मिल्नुपर्छ |
| शुद्धता कक्षाहरू | 0.2, 0.5, 10P10 कन्फिगरेसनहरू | मापन र सुरक्षा प्रदर्शन आवश्यकताहरू निर्धारण गर्दछ |
| मूल्याङ्कन आउटपुट | 10VA / 15VA कन्फिगरेसनहरू | जडान गरिएको माध्यमिक सर्किट बोझ मिल्नुपर्छ |
| मूल्याङ्कन इन्सुलेशन स्तर | 12/42/75KV | विद्युत प्रणाली भित्र इन्सुलेशन समन्वय समर्थन गर्दछ |
यी मानहरू जहिले पनि अर्डर गर्नु अघि वास्तविक विद्युतीय डिजाइन, जडान गरिएको उपकरण, र लागू परियोजना आवश्यकताहरू विरुद्ध जाँच गरिनु पर्छ।
कुन डिजाइन सुविधाहरू विश्वसनीय सञ्चालन समर्थन?
पूर्ण रूपमा संलग्न epoxy राल इन्सुलेशन
LZZBJ9-10 ले एक epoxy राल कास्टिङ संरचना अपनाउछ जसले आन्तरिक कम्पोनेन्टहरूलाई पूर्ण रूपमा घेर्छ। यो निर्माणले विद्युतीय इन्सुलेशन प्रदान गर्दछ जबकि आन्तरिक असेंबलीलाई इनडोर स्विचगियर वातावरणमा सामान्यतया सामना गर्ने वातावरणीय प्रभावहरूबाट बचाउँछ।
कम्पैक्ट एकीकृत निर्माण
फलामको कोर, माध्यमिक घुमाउरो, र इन्सुलेशन प्रणाली कम्प्याक्ट बडीमा एकीकृत हुन्छन्। यो उपयोगी छ जहाँ स्विचगियर प्यानल र वितरण क्याबिनेटहरूको स्थापना स्थान सीमित छ। कम्प्याक्ट डिजाइनले उपकरण एकीकरण र माध्यमिक तारिङ व्यवस्थालाई पनि सरल बनाउन सक्छ।
सुरक्षित माध्यमिक टर्मिनलहरू
एक प्रबलित टर्मिनल बक्स माध्यमिक तारिङ को लागी अतिरिक्त सुरक्षा प्रदान गर्दछ। ग्राउन्डिङ आधार र माउन्टिंग संरचनाको साथमा, यसले निरीक्षण र मर्मतसम्भारको समयमा व्यवस्थित स्थापना र सुरक्षित पहुँचलाई समर्थन गर्दछ।
बहु हालको कन्फिगरेसनहरू
विभिन्न प्राथमिक वर्तमान कन्फिगरेसनहरूले एउटै उत्पादन परिवारलाई वितरण अनुप्रयोगहरूको विस्तृत दायरालाई सम्बोधन गर्न अनुमति दिन्छ। उपलब्ध कन्फिगरेसनहरू कम-वर्तमान मूल्याङ्कनहरूबाट 2500A सम्म उच्च-वर्तमान अनुप्रयोगहरूमा विस्तार हुन्छन्, लागू मोडेल कन्फिगरेसनको अधीनमा।
यो कहाँ सामान्यतया प्रयोग गरिन्छ?
कम्प्याक्ट संरचना र मध्यम-भोल्टेज डिजाइनले यस प्रकारको CT लाई धेरै इनडोर विद्युतीय अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
- इनडोर स्विचगियर:मापन र सुरक्षा सर्किट लागि वर्तमान संकेतहरू प्रदान गर्दछ।
- शक्ति वितरण क्याबिनेट:फिडर र बिजुली भारहरूको निगरानीलाई समर्थन गर्दछ।
- कम्प्याक्ट सबस्टेशनहरू:इन्टरफेस प्राथमिक सर्किट मापन र सुरक्षा उपकरण संग।
- औद्योगिक ऊर्जा प्रणाली:निर्माण सुविधाहरूमा विद्युतीय परिचालन अवस्थाहरू निगरानी गर्न मद्दत गर्दछ।
- ऊर्जा व्यवस्थापन प्रणाली:विद्युतीय निगरानी र विश्लेषणको लागि हालको जानकारी आपूर्ति गर्दछ।
- वितरण स्वचालन:स्वचालित विद्युतीय नियन्त्रण र निगरानीको लागि वर्तमान सेन्सिङ समर्थन गर्दछ।
व्यावहारिक स्थापनाहरूमा, ट्रान्सफर्मरले सुरक्षा रिले, ऊर्जा मिटरहरू, निगरानी उपकरणहरू, र अन्य माध्यमिक विद्युतीय उपकरणहरूसँग मिलेर काम गर्न सक्छ। विद्यमान स्विचगियर प्रणालीमा CT लाई एकीकृत गर्दा यसले सही विशिष्टतालाई विशेष रूपमा महत्त्वपूर्ण बनाउँछ।
तपाईंले सही CT कसरी चयन गर्नुपर्छ?
इन्जिनियरहरू, बिजुली ठेकेदारहरू, स्विचगियर निर्माताहरू, र खरिद टोलीहरूका लागि, उत्पादन चयन केवल नाममात्र भोल्टेजको सट्टा पूर्ण विद्युतीय अनुप्रयोगमा आधारित हुनुपर्छ।
- प्रणाली भोल्टेज पुष्टि गर्नुहोस्।प्रमाणित गर्नुहोस् कि CT वास्तविक मध्यम-भोल्टेज नेटवर्कको लागि उपयुक्त छ, जस्तै 10KV अनुप्रयोग।
- प्राथमिक वर्तमान निर्धारण गर्नुहोस्।अपेक्षित अपरेटिङ् र प्रणाली सर्तहरूसँग मेल खाने प्राथमिक वर्तमान मूल्याङ्कन चयन गर्नुहोस्।
- माध्यमिक वर्तमान छान्नुहोस्।डाउनस्ट्रीम मिटर र सुरक्षा रिले 1A वा 5A माध्यमिक वर्तमान आवश्यक छ कि छैन जाँच गर्नुहोस्।
- शुद्धता आवश्यकता परिभाषित गर्नुहोस्।मापन र सुरक्षा सर्किटहरू विभिन्न शुद्धता वर्गहरू आवश्यक हुन सक्छ।
- माध्यमिक बोझ जाँच गर्नुहोस्।मूल्याङ्कन गरिएको आउटपुट जडान गरिएको माध्यमिक सर्किटसँग मिल्दो हुनुपर्छ।
- इन्सुलेशन आवश्यकताहरू प्रमाणित गर्नुहोस्।इन्सुलेशन स्तर बिजुली प्रणाली र परियोजना डिजाइनसँग मेल खान्छ भनेर पुष्टि गर्नुहोस्।
- मेकानिकल स्थापना अवस्थाहरू जाँच गर्नुहोस्।माउन्टिंग प्वालहरू, टर्मिनल स्थिति, उपलब्ध क्याबिनेट स्पेस, र ग्राउन्डिङ व्यवस्थाहरू सबै समीक्षा गरिनुपर्छ।
अनुकूलित परियोजनाहरूका लागि, आपूर्तिकर्तालाई प्रणाली भोल्टेज, प्राथमिक वर्तमान, माध्यमिक वर्तमान, सटीकता वर्ग, मूल्याङ्कन गरिएको बोझ, स्थापना वातावरण, र अभिप्रेत अनुप्रयोगले मोडेल चयन र प्राविधिक सञ्चारमा उल्लेखनीय सुधार गर्न सक्छ।
बारम्बार सोधिने प्रश्नहरू
१० केभी इनडोर करेन्ट ट्रान्सफर्मरको मुख्य कार्य के हो?
यसको मुख्य कार्य मापन, ऊर्जा निगरानी, र मध्यम-भोल्टेज विद्युतीय प्रणालीहरूमा रिले सुरक्षाको लागि उच्च प्राथमिक प्रवाहलाई मानकीकृत निम्न माध्यमिक प्रवाहमा रूपान्तरण गर्नु हो।
कुन माध्यमिक वर्तमान विकल्पहरू उपलब्ध छन्?
LZZBJ9-10 विशिष्टताले 1A र 5A को मूल्याङ्कन गरिएको माध्यमिक वर्तमान विकल्पहरूलाई समर्थन गर्दछ। उपयुक्त विकल्प जडान गरिएको मिटरिङ वा सुरक्षा उपकरण अनुरूप हुनुपर्छ।
कुन प्राथमिक वर्तमान दायरा कन्फिगर गर्न सकिन्छ?
सूचीबद्ध कन्फिगरेसनहरूले 5A देखि 2500A सम्मको प्राथमिक वर्तमान मूल्याङ्कनहरू कभर गर्दछ। सही कन्फिगरेसन परियोजनाको विद्युत आवश्यकताहरू अनुसार चयन गरिनु पर्छ।
के यो CT मापन र सुरक्षा दुवैको लागि प्रयोग गर्न सकिन्छ?
हो। उत्पादनले मापन र सुरक्षा अनुप्रयोगहरूको लागि विभिन्न शुद्धता-वर्ग संयोजनहरूलाई समर्थन गर्दछ। आवश्यक कन्फिगरेसन सुरक्षा योजना र मापन आवश्यकताहरु बाट निर्धारण गरिनु पर्छ।
CT संरचनामा epoxy राल किन प्रयोग गरिन्छ?
Epoxy राल विद्युत इन्सुलेशन र मेकानिकल encapsulation प्रदान गर्दछ। पूर्ण रूपमा संलग्न संरचनामा, यसले आन्तरिक कम्पोनेन्टहरू सुरक्षित गर्न मद्दत गर्दछ र इनडोर स्विचगियर वातावरणमा स्थिर सञ्चालनलाई समर्थन गर्दछ।
यस प्रकारको वर्तमान ट्रान्सफर्मर कहाँ स्थापना गर्न सकिन्छ?
सामान्य अनुप्रयोगहरूमा इनडोर स्विचगियर, पावर वितरण क्याबिनेटहरू, कम्प्याक्ट सबस्टेशनहरू, औद्योगिक पावर प्रणालीहरू, ऊर्जा व्यवस्थापन प्रणालीहरू, र वितरण स्वचालन उपकरणहरू समावेश छन्।
अनुकूलित समाधानको लागि Anqiang पावरसँग कुरा गर्नुहोस्
मध्यम-भोल्टेज वर्तमान ट्रान्सफर्मर चयन गर्दा, प्राथमिक वर्तमान, माध्यमिक वर्तमान, सटीकता वर्ग, मूल्याङ्कन आउटपुट, इन्सुलेशन स्तर, र स्थापना संरचनाको सही संयोजन आवश्यक छ। LZZBJ9-10 ले इनडोर 10KV र तल पावर प्रणालीहरूको लागि धेरै कन्फिगरेसन विकल्पहरू प्रदान गर्दछ, यसले विभिन्न वितरण वातावरणहरूमा मापन र सुरक्षा अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ। यदि तपाइँ नयाँ स्विचगियर परियोजनाको योजना बनाउँदै हुनुहुन्छ, अवस्थित वितरण क्याबिनेट स्तरवृद्धि गर्दै हुनुहुन्छ, वा विशिष्ट विद्युतीय प्यारामिटरहरू वरिपरि कन्फिगर गरिएको CT चाहिन्छ भने, 10KV भित्री वर्तमान ट्रान्सफर्मर र बारे थप जान्नुहोस्।हामीलाई सम्पर्क गर्नुहोस्Anqiang पावरबाट उपयुक्त समाधानको लागि तपाइँको प्राविधिक आवश्यकताहरु संग।
