लेख सारांश: A कोर वर्तमान ट्रान्सफर्मर मार्फतउच्च-वर्तमान कन्डक्टरहरूमा मापन उपकरणहरू सीधा जडान नगरी AC वर्तमान र समर्थन सर्किट सुरक्षा मापन गर्न व्यावहारिक तरिका प्रदान गर्दछ।Anqiang शक्तिमध्यम-भोल्टेज स्विचगियर, मिटरिङ प्यानल, RMU, GIS, कम्प्याक्ट सबस्टेशनहरू, र औद्योगिक पावर प्रणालीहरू सहित पावर वितरण अनुप्रयोगहरूको लागि LMZC-10 श्रृंखला विकास गर्दछ। टोरोइडल सिलिकन स्टिल कोर, कपर सेकेन्डरी वाइन्डिङ, इपोक्सी रेसिन इन्सुलेशन र कम्प्याक्ट कन्स्ट्रक्सनको साथ, यो ट्रान्सफर्मर स्थिर वर्तमान नमूना र भरपर्दो दीर्घकालीन सञ्चालनको लागि डिजाइन गरिएको हो।
सामग्रीको तालिका
- कोर वर्तमान ट्रान्सफर्मर मार्फत के हो?
- कोर वर्तमान ट्रान्सफर्मरले कसरी काम गर्छ?
- संरचनात्मक डिजाइन के हो?
- कुन प्राविधिक प्यारामिटरहरू सबैभन्दा महत्त्वपूर्ण छन्?
- कोर वर्तमान ट्रान्सफर्मर कहाँ प्रयोग गरिन्छ?
- मुख्य प्रदर्शन लाभहरू के हुन्?
- तपाइँ कसरी सही मोडेल चयन गर्नुपर्छ?
- कुन स्थापना अभ्यासहरू पालना गर्नुपर्छ?
- बारम्बार सोधिने प्रश्नहरू
- निष्कर्ष

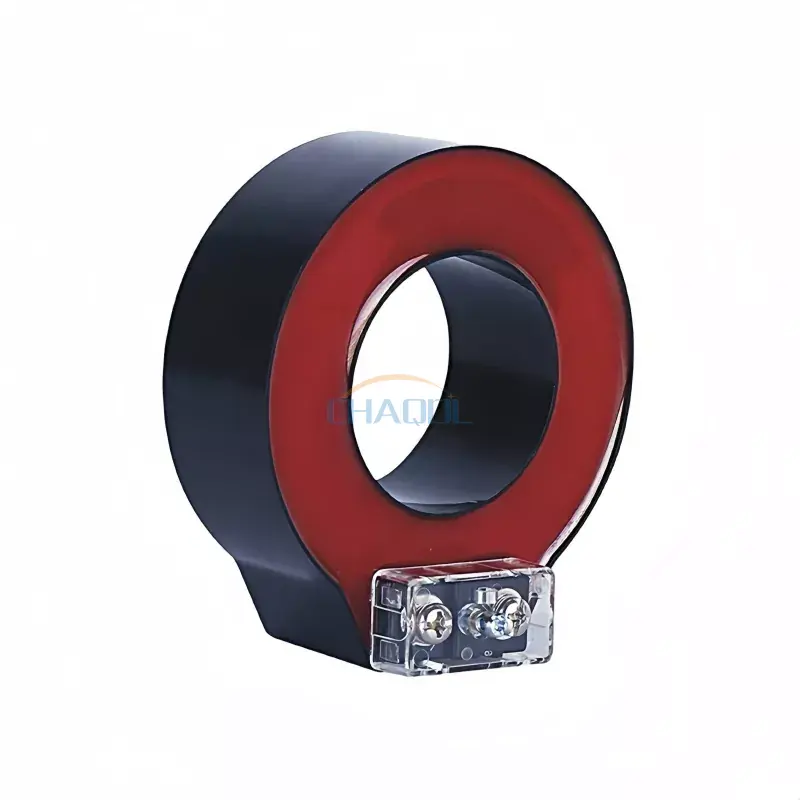

कोर वर्तमान ट्रान्सफर्मर मार्फत के हो?
कोर वर्तमान ट्रान्सफर्मर एक विद्युतीय उपकरण ट्रान्सफर्मर हो जुन उच्च प्राथमिक प्रवाहलाई तल्लो, मानकीकृत माध्यमिक प्रवाहमा रूपान्तरण गर्न डिजाइन गरिएको हो जुन उपकरणहरू, मिटरहरू, र सुरक्षा रिलेहरू मापन गरेर सुरक्षित रूपमा प्रयोग गर्न सकिन्छ। मापन सर्किट सीधै उच्च-वर्तमान कन्डक्टरमा जडान गर्नुको सट्टा, प्राथमिक केबल वा बसबार ट्रान्सफर्मरको कोरबाट जान्छ।
Anqiang पावरबाट LMZC-10 श्रृंखला 35kV भन्दा कम सञ्चालन भोल्टेजहरू AC पावर प्रणालीहरूको लागि डिजाइन गरिएको छ। यो परियोजना आवश्यकताहरू अनुसार 10kV, 24kV, र 35kV जस्ता भोल्टेज स्तरहरू समावेश गर्ने अनुप्रयोगहरूको लागि कन्फिगर गर्न सकिन्छ। यसको संरचना अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ भरपर्दो वर्तमान नमूना, मिटरिङ, र रिले सुरक्षा आवश्यक छ।
परम्परागत ट्रान्सफर्मरको विपरीत जसमा समर्पित प्राथमिक घुमाउरो हुन सक्छ, थ्रु-कोर डिजाइनले प्राथमिक पालोको रूपमा कोरबाट गुजरने कन्डक्टर प्रयोग गर्दछ। यो निर्माणले उपयुक्त प्रणालीहरूमा एकीकरणलाई सरल बनाउँदै विद्युतीय वितरण उपकरणहरूको लागि कम्प्याक्ट समाधान प्रदान गर्न सक्छ।
कोर वर्तमान ट्रान्सफर्मरले कसरी काम गर्छ?
सञ्चालन सिद्धान्त विद्युत चुम्बकीय प्रेरणा मा आधारित छ। जब वैकल्पिक प्रवाह प्राथमिक कन्डक्टर मार्फत प्रवाह हुन्छ, यसले कन्डक्टरको वरिपरि चुम्बकीय क्षेत्र उत्पन्न गर्दछ। चुम्बकीय प्रवाह ट्रान्सफर्मरको कोरबाट जान्छ र माध्यमिक घुमाउरोमा समानुपातिक प्रवाह उत्पन्न गर्दछ।
परिणामस्वरूप माध्यमिक वर्तमान सामान्यतया मापन वा सुरक्षा उपकरण जडानको लागि मानकीकृत छ। LMZC-10 को लागि, चयन गरिएको कन्फिगरेसनमा निर्भर गर्दै, माध्यमिक वर्तमान विकल्पहरूमा 5A र 1A समावेश छन्।
आधारभूत सञ्चालन प्रक्रिया निम्नानुसार संक्षेप गर्न सकिन्छ:
- प्राथमिक केबल वा बसबारले प्रणालीको करेन्ट बोक्छ।
- प्राथमिक कन्डक्टर चुम्बकीय कोर मार्फत जान्छ।
- वैकल्पिक वर्तमानले कोर भित्र चुम्बकीय प्रवाह सिर्जना गर्दछ।
- माध्यमिक घुमाउरो चुम्बकीय प्रवाहलाई प्रतिक्रिया दिन्छ।
- एक कम माध्यमिक वर्तमान मापन वा सुरक्षा सर्किट मा डेलिभर गरिएको छ।
- जडान गरिएको उपकरणले अनुगमन, मिटरिङ वा सुरक्षात्मक कार्यहरूको लागि संकेत प्रयोग गर्दछ।
यो व्यवस्थाले मापन सर्किटलाई प्राथमिक पावर कन्डक्टरबाट अलग गर्छ, धेरै वितरण अनुप्रयोगहरूमा हालको अनुगमनलाई अझ व्यावहारिक बनाउँछ।
संरचनात्मक डिजाइन के हो?
ट्रान्सफर्मर निर्माण मापन स्थिरता, इन्सुलेशन प्रदर्शन, पर्यावरण प्रतिरोध, र सेवा जीवन मा प्रत्यक्ष प्रभाव छ। LMZC-10 ले इपोक्सी राल कास्टिङ इन्सुलेशनसँग जोडिएको टोरोइडल सिलिकन स्टिल कोर प्रयोग गर्दछ।
कोर र चुम्बकीय सर्किट
टोरोइडल सिलिकन स्टील कोरले विद्युत चुम्बकीय प्रेरणको लागि आवश्यक चुम्बकीय मार्ग प्रदान गर्दछ। राम्रोसँग डिजाइन गरिएको चुम्बकीय सर्किटले स्थिर वर्तमान परिवर्तन विशेषताहरू कायम राख्न मद्दत गर्दछ र भरपर्दो मापन प्रदर्शनलाई समर्थन गर्दछ।
प्राथमिक सञ्चालक
एकल-टर्न प्राथमिक घुमाउरो रूपमा कोर प्रकार्यहरू पार गर्ने प्राथमिक कन्डक्टर। यस व्यवस्थाले ट्रान्सफर्मरलाई पारम्परिक बहु-टर्न प्राथमिक घुमाउरो आवश्यकता बिना नै अवस्थित केबल वा बसबार मार्फत प्रवाह मापन गर्न अनुमति दिन्छ।
माध्यमिक घुमाउरो
माध्यमिक घुमाउरो जोडिएको मिटर र सुरक्षा उपकरणहरूको लागि एक स्थिर आउटपुट वर्तमान उत्पादन गर्न उच्च चालकता तामा तार प्रयोग गर्दछ। माध्यमिक सर्किट उपकरण डिजाइन र लागू विद्युतीय सुरक्षा प्रक्रियाहरू अनुसार सही रूपमा जडान र ह्यान्डल हुनुपर्छ।
इन्सुलेशन र आवास
उत्पादनले epoxy राल इन्सुलेशन र ज्वाला-retardant ABS आवास प्रयोग गर्दछ। एक सिल गरिएको पारदर्शी टर्मिनल कभर पनि जडान क्षेत्र वरिपरि दृश्यता सुधार गर्न डिजाइन गरिएको छ जबकि सुरक्षित तार र मर्मत कार्यलाई समर्थन गर्दछ।
कुन प्राविधिक प्यारामिटरहरू सबैभन्दा महत्त्वपूर्ण छन्?
हालको ट्रान्सफर्मर छनोट गर्न केवल नाममात्र करेन्टसँग मिल्दोजुल्दो भन्दा बढी आवश्यक छ। इन्जिनियरहरूले बिजुली प्रणाली, मापन उद्देश्य, स्थापना आयामहरू, सटीकता आवश्यकताहरू, र सुरक्षा आवश्यकताहरू सँगै मूल्याङ्कन गर्नुपर्छ।
| प्यारामिटर | LMZC-10 सन्दर्भ | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| उत्पादन मोडेल | LMZC-10 | लागू उत्पादन कन्फिगरेसन पहिचान गर्दछ |
| मूल्याङ्कन गरिएको आवृत्ति | ५०/६० हर्ट्ज | सामान्य AC पावर-सिस्टम फ्रिक्वेन्सीहरूसँग मेल खान्छ |
| माध्यमिक वर्तमान | 1A / 5A | जडान गरिएको उपकरण संग अनुकूलता निर्धारण गर्दछ |
| सामग्री | ज्वाला-retardant ABS | मेकानिकल सुरक्षा र बिजुली सुरक्षा समर्थन गर्दछ |
| कोर | टोरोइडल सिलिकन स्टील | वर्तमान रूपान्तरणको लागि चुम्बकीय मार्ग प्रदान गर्दछ |
| इन्सुलेशन | इपोक्सी राल कास्टिंग | इन्सुलेशन र वातावरणीय प्रतिरोध सुधार गर्दछ |
| लागू प्रणाली भोल्टेज | 35kV तल | इच्छित विद्युतीय अनुप्रयोग दायरा परिभाषित गर्दछ |
शुद्धता वर्ग र मूल्याङ्कन बोझ पनि ध्यानपूर्वक विचार गर्नुपर्छ। बिभिन्न अनुप्रयोगहरूलाई नाप्ने वर्तमान ट्रान्सफर्मर, सुरक्षात्मक वर्तमान ट्रान्सफर्मर, वा दोहोरो-वाइन्ड कन्फिगरेसन आवश्यक पर्दछ। आवश्यक प्राथमिक वर्तमान दायरा अधिकतम सम्भावित वर्तमानबाट मात्र चयन गर्नुको सट्टा वास्तविक परिचालन अवस्थाहरूसँग मिल्नुपर्छ।
कोर वर्तमान ट्रान्सफर्मर कहाँ प्रयोग गरिन्छ?
कम्प्याक्ट संरचना र प्रत्यक्ष कन्डक्टर-थ्रु-कोर व्यवस्थाले यस प्रकारको ट्रान्सफर्मरलाई विद्युतीय मापन र सुरक्षा अनुप्रयोगहरूको दायराको लागि उपयुक्त बनाउँछ।
- शक्ति वितरण क्याबिनेट:हालको मापन र वितरण उपकरण भित्र निगरानी समर्थन गर्दछ।
- मिटरिङ प्यानलहरू:विद्युतीय मापन प्रणालीहरूको लागि वर्तमान संकेतहरू प्रदान गर्दछ।
- मध्यम भोल्टेज स्विचगियर:उपयुक्त GIS, RMU, र स्विचगियर कन्फिगरेसनहरूमा एकीकृत गर्न सकिन्छ।
- सबस्टेशनहरू:हालको नमूना र रिले सुरक्षा कार्यहरू समर्थन गर्दछ।
- औद्योगिक स्वचालन:औद्योगिक पावर-नियन्त्रण प्रणाली भित्र विद्युतीय निगरानी सक्षम गर्दछ।
- नवीकरणीय ऊर्जा प्रणाली:हालको अनुगमनलाई समर्थन गर्न सक्छ जहाँ विद्युतीय डिजाइन र ट्रान्सफर्मर विशिष्टताहरू मिल्दो छन्।
- रिट्रोफिट परियोजनाहरू:एक उपयुक्त स्प्लिट-कोर कन्फिगरेसनले अवस्थित कन्डक्टरहरूको वरिपरि स्थापनालाई सरल बनाउन सक्छ जहाँ प्रणाली डिजाइन अनुमति दिन्छ।
रिट्रोफिट कार्यको लागि, चयन गर्नु अघि स्थापना अवस्थाहरू मूल्याङ्कन गरिनुपर्छ। कोर विन्डो, कन्डक्टर साइज, मूल्याङ्कन गरिएको वर्तमान, इन्सुलेशन आवश्यकताहरू, र उपलब्ध स्थापना ठाउँ सबै वास्तविक प्रणालीसँग मेल खानुपर्छ।
मुख्य प्रदर्शन लाभहरू के हुन्?
कम्प्याक्ट एकीकरण
घण्टी-प्रकारको संरचनाले प्राइमरी कन्डक्टरलाई बिजुलीको क्याबिनेट र स्विचगियरको लागि कम्प्याक्ट मापन व्यवस्था सिर्जना गरी कोरबाट पार गर्न अनुमति दिन्छ।
स्थिर वर्तमान मापन
टोरोइडल सिलिकन स्टील कोर र तामा माध्यमिक घुमाउरो मापन र सुरक्षा अनुप्रयोगहरूको लागि स्थिर वर्तमान रूपान्तरण विशेषताहरू प्रदान गर्न डिजाइन गरिएको हो।
इन्सुलेशन संरक्षण
Epoxy राल कास्टिङले विद्युतीय इन्सुलेशन प्रदान गर्दछ र नमी, धुलो, र मेकानिकल वातावरणीय तनावहरू विरुद्ध प्रतिरोधमा योगदान गर्दछ।
लचिलो आवेदन
श्रृंखला विभिन्न प्राथमिक वर्तमान दायराहरू र सटीकता आवश्यकताहरूको लागि कन्फिगर गर्न सकिन्छ। उत्पादन छनोट त्यसकारण अनुप्रयोगले मापन, सुरक्षा, वा संयुक्त कार्यहरूमा केन्द्रित छ कि छैन भन्नेमा आधारित हुन सक्छ।
कम स्थापना जटिलता
जहाँ लागू ट्रान्सफर्मर कन्फिगरेसन र प्रणाली अवस्थाहरूले यसलाई अनुमति दिन्छ, एक थ्रु-कोर वा स्प्लिट-कोर व्यवस्थाले हालको मापनलाई अवस्थित विद्युतीय पूर्वाधारमा एकीकृत गर्न आवश्यक कार्यलाई कम गर्न सक्छ।
तपाइँ कसरी सही मोडेल चयन गर्नुपर्छ?
एक भरपर्दो छनोट प्रक्रिया ट्रान्सफर्मरको भौतिक रूपको सट्टा विद्युतीय प्रणालीबाट सुरु हुन्छ। अर्डर गर्नु अघि, इन्जिनियरहरू र खरिद टोलीहरूले निम्न जानकारी पुष्टि गर्नुपर्छ:
- प्राथमिक वर्तमान:कन्डक्टरको मूल्याङ्कन गरिएको र अपेक्षित अपरेटिङ वर्तमान निर्धारण गर्नुहोस्।
- प्रणाली भोल्टेज:निश्चित गर्नुहोस् कि ट्रान्सफर्मर इच्छित भोल्टेज स्तरको लागि उपयुक्त छ।
- आवृत्ति:एप्लिकेसनले ५० हर्ट्ज वा ६० हर्ट्ज अपरेशन प्रयोग गर्छ कि भनेर प्रमाणित गर्नुहोस्।
- माध्यमिक आउटपुट:जडान गरिएको मिटर, रिले, वा निगरानी उपकरण अनुसार 1A वा 5A चयन गर्नुहोस्।
- शुद्धता वर्ग:ट्रान्सफर्मर मापन, मिटरिङ, वा सुरक्षाको लागि प्रयोग गरिन्छ कि छैन अनुसार सटीकता आवश्यकता परिभाषित गर्नुहोस्।
- बोझ:माध्यमिक सर्किट को आवश्यक VA मूल्याङ्कन जाँच गर्नुहोस्।
- कोर विन्डो:सुनिश्चित गर्नुहोस् कि प्राथमिक केबल वा बसबार भौतिक रूपमा कोर मार्फत जान सक्छ।
- स्थापना वातावरण:इनडोर/आउटडोर अवस्था, तापक्रम, आर्द्रता, प्रदूषण, र उपलब्ध घेरा सुरक्षा पुष्टि गर्नुहोस्।
ठूला बिजुली परियोजनाहरूको लागि, यी प्यारामिटरहरू पूर्ण सुरक्षा र मापन डिजाइनको साथ समीक्षा गरिनुपर्छ। सही रूपमा चयन गरिएको वर्तमान ट्रान्सफर्मरले ट्रान्सफर्मर र डाउनस्ट्रीम निगरानी उपकरणहरू बीचको असंगतता रोक्न मद्दत गर्दछ।
कुन स्थापना अभ्यासहरू पालना गर्नुपर्छ?
विद्युतीय सुरक्षा र मापन कार्यसम्पादन दुवैको लागि सही स्थापना आवश्यक छ। प्राइमरी कन्डक्टरले उत्पाद डिजाइनद्वारा निर्दिष्ट गरिए अनुसार कोरको केन्द्रबाट गुज्रनुपर्छ, इच्छित चुम्बकीय प्रवाह वितरणलाई कायम राख्न मद्दत गर्दछ।
- स्थापना गर्नु अघि ट्रान्सफर्मर मूल्याङ्कन पुष्टि गर्नुहोस्।
- जाँच गर्नुहोस् कि प्राथमिक कन्डक्टर कोर विन्डो मार्फत सही रूपमा फिट हुन्छ।
- कन्डक्टरलाई कोर भित्र उचित स्थानमा राख्नुहोस्।
- सुनिश्चित गर्नुहोस् कि माध्यमिक टर्मिनलहरू सही रूपमा जडान भएका छन्।
- माध्यमिक ग्राउन्डिङको लागि लागू आवश्यकताहरू पालना गर्नुहोस्।
- असुरक्षित ओपन सर्किट अवस्थामा वर्तमान-ट्रान्सफर्मर माध्यमिक सर्किट सञ्चालन नगर्नुहोस्।
- आवश्यक भएमा उपयुक्त इन्सुलेटेड माउन्टिङ हार्डवेयर प्रयोग गर्नुहोस्।
- निर्धारित मर्मतसम्भारको समयमा टर्मिनल र इन्सुलेशन निरीक्षण गर्नुहोस्।
विद्युतीय स्थापना सधैं लागू स्थानीय नियमहरू, प्रणाली रेखाचित्रहरू, र निर्माता निर्देशनहरू पालना गरी योग्य कर्मचारीहरूद्वारा गरिनुपर्छ।
बारम्बार सोधिने प्रश्नहरू
कोर वर्तमान ट्रान्सफर्मरको माध्यमबाट मुख्य उद्देश्य के हो?
यसको प्राथमिक उद्देश्य उच्च AC प्रवाहलाई निम्न माध्यमिक प्रवाहमा रूपान्तरण गर्नु हो जुन मापन, मिटरिङ, निगरानी, र रिले सुरक्षाको लागि प्रयोग गर्न सकिन्छ।
LMZC-10 को लागि कुन माध्यमिक वर्तमान विकल्पहरू उपलब्ध छन्?
LMZC-10 उत्पादन जानकारी 1A र 5A माध्यमिक वर्तमान विकल्पहरू सूचीबद्ध गर्दछ। उपयुक्त विकल्प जडान मापन वा सुरक्षा उपकरण को आवश्यकताहरु मा निर्भर गर्दछ।
ट्रान्सफर्मर कुन भोल्टेज दायराको लागि डिजाइन गरिएको हो?
LMZC-10 परियोजना आवश्यकता अनुसार 10kV, 24kV, र 35kV जस्ता एप्लिकेसनहरूका लागि उपलब्ध अनुकूलनको साथ 35kV भन्दा कम अपरेटिङ भोल्टेजहरू भएका AC पावर प्रणालीहरूको लागि हो।
के रिट्रोफिट अनुप्रयोगहरूको लागि थ्रु-कोर डिजाइन प्रयोग गर्न सकिन्छ?
हो। एक उपयुक्त थ्रु-कोर वा स्प्लिट-कोर कन्फिगरेसन रेट्रोफिट र मर्मतसम्भार परियोजनाहरूको लागि उपयोगी हुन सक्छ किनभने प्राथमिक कन्डक्टरले पारम्परिक समर्पित प्राथमिक घुमाउरो आवश्यकता बिना ट्रान्सफर्मरबाट जान सक्छ। वास्तविक स्थापना सम्भाव्यता विशिष्ट प्रणाली कन्फिगरेसनमा निर्भर गर्दछ।
LMZC-10 निर्माणमा कुन सामग्री प्रयोग गरिन्छ?
ट्रान्सफर्मरले टोरोइडल सिलिकन स्टिल कोर, उच्च-कंडक्टिभिटी कपर सेकेन्डरी विन्डिङ, इपोक्सी रेसिन कास्टिङ इन्सुलेशन, र फ्लेम-रिटार्डेन्ट एबीएस हाउसिङ प्रयोग गर्दछ।
के उत्पादन बाहिरी स्थापनाको लागि उपयुक्त छ?
सन्दर्भ उत्पादन जानकारी मुख्यतया इनडोर अनुप्रयोगहरू वर्णन गर्दछ। त्यसैले बाहिरी प्रयोगलाई घेरा, वातावरणीय अवस्था, इन्सुलेशन आवश्यकताहरू, र परियोजना-विशेष कन्फिगरेसन अनुसार मूल्याङ्कन गरिनुपर्छ।
निष्कर्ष
ए थ्रु कोर करन्ट ट्रान्सफर्मरले चुम्बकीय कोर मार्फत प्राथमिक कन्डक्टरको रूपमा प्राथमिक केबल वा बसबार प्रयोग गरेर विद्युत वितरण प्रणालीमा हालको मापन र सुरक्षाको लागि व्यावहारिक दृष्टिकोण प्रदान गर्दछ। स्विचगियर, वितरण क्याबिनेटहरू, मिटरिङ प्यानलहरू, सबस्टेशनहरू, र औद्योगिक पावर प्रणालीहरू समावेश गर्ने अनुप्रयोगहरूको लागि, प्राथमिक वर्तमान, भोल्टेज, फ्रिक्वेन्सी, माध्यमिक आउटपुट, सटीकता, बोझ, र स्थापना आयामहरूको सावधानीपूर्वक मिलान आवश्यक छ।
Anqiang शक्ति को LMZC-10 ले टोरोइडल सिलिकन स्टिल कोर, कपर सेकेन्डरी वाइन्डिङ, इपोक्सी रेसिन इन्सुलेशन, र भरपर्दो वर्तमान नमूना र सुरक्षा चाहिने अनुप्रयोगहरूका लागि कम्प्याक्ट हाउसिङको संयोजन गर्दछ। यदि तपाइँ नयाँ स्थापना, रिट्रोफिट परियोजना, वा अनुकूलित विद्युत वितरण प्रणालीको लागि हालको ट्रान्सफर्मर चयन गर्दै हुनुहुन्छ भने, कोर वर्तमान ट्रान्सफर्मर विशिष्टताहरू र समीक्षा गर्नुहोस्।हामीलाई सम्पर्क गर्नुहोस्तपाईंको मूल्याङ्कन गरिएको वर्तमान, भोल्टेज स्तर, सटीकता वर्ग, माध्यमिक वर्तमान, र स्थापना आवश्यकताहरू उपयुक्त समाधान छलफल गर्न।
