24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकर

द24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकर(मोडेल: ZN63A (VS1)-24) 24kV को मूल्याङ्कन भोल्टेजको साथ तीन-चरण AC 50Hz पावर प्रणालीहरूको लागि डिजाइन गरिएको एक उच्च-सम्पादन इनडोर मध्यम-भोल्टेज सर्किट ब्रेकर हो। यसले अपरेटिङ मेकानिजम र भ्याकुम इन्टरप्टरलाई कम्प्याक्ट संरचनामा एकीकृत गर्छ, सबस्टेशनहरू, पावर प्लान्टहरू, औद्योगिक सुविधाहरू, र विद्युत वितरण प्रणालीहरूको लागि विश्वसनीय सुरक्षा, स्विचिङ र नियन्त्रण प्रदान गर्दछ। ब्रेकर विभिन्न स्विचगियर कन्फिगरेसनहरू पूरा गर्न निश्चित-माउन्ट गरिएको र फिर्ता लिन सकिने संस्करणहरूमा उपलब्ध छ।

उन्नत भ्याकुम अवरोध टेक्नोलोजी, उच्च मेकानिकल सहनशीलता, र कम मर्मत आवश्यकताहरू प्रस्तुत गर्दै, यो सर्किट ब्रेकर बारम्बार स्विच गर्ने कार्यहरू समावेश गर्ने अनुप्रयोगहरूको लागि आदर्श हो। यो व्यापक रूपमा धातु विज्ञान, खानी, रासायनिक प्लान्टहरू, कोइला उद्योगहरू, उपयोगिता सबस्टेशनहरू, र नवीकरणीय ऊर्जा परियोजनाहरूमा प्रयोग गरिन्छ जहाँ सुरक्षित र भरपर्दो ऊर्जा वितरण आवश्यक छ।

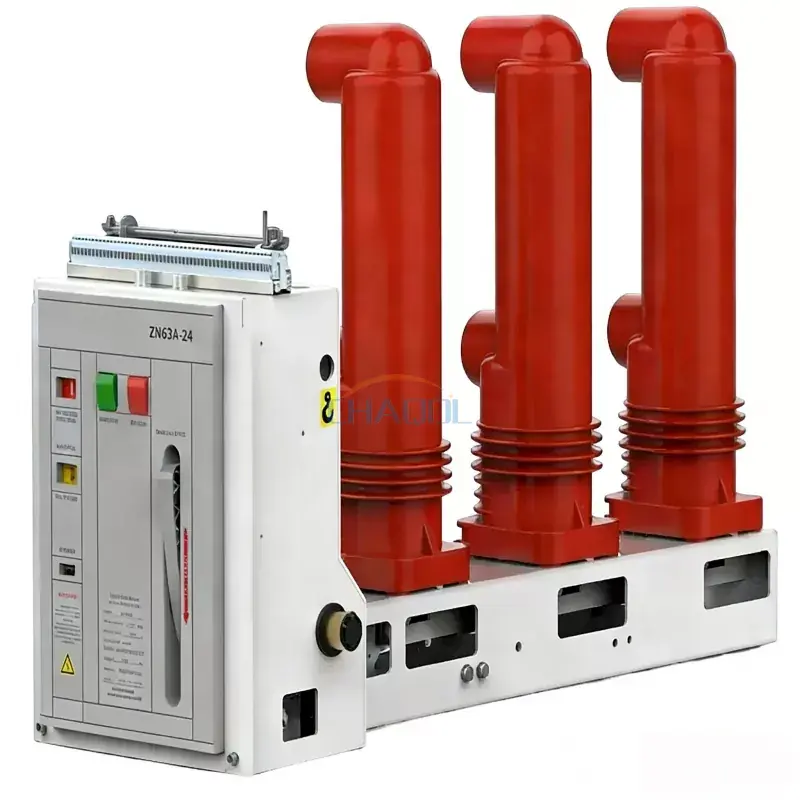

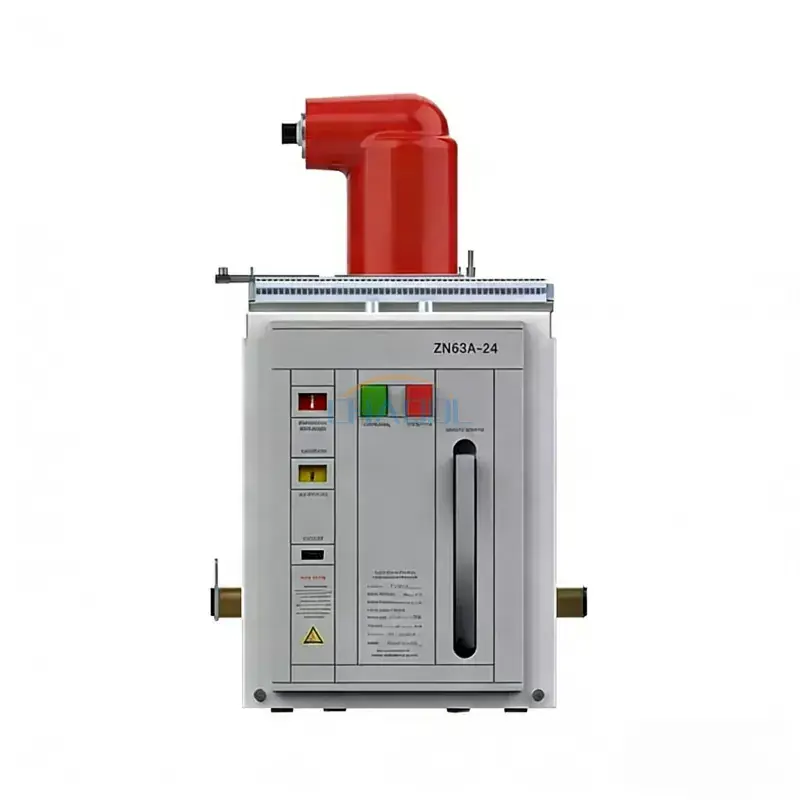

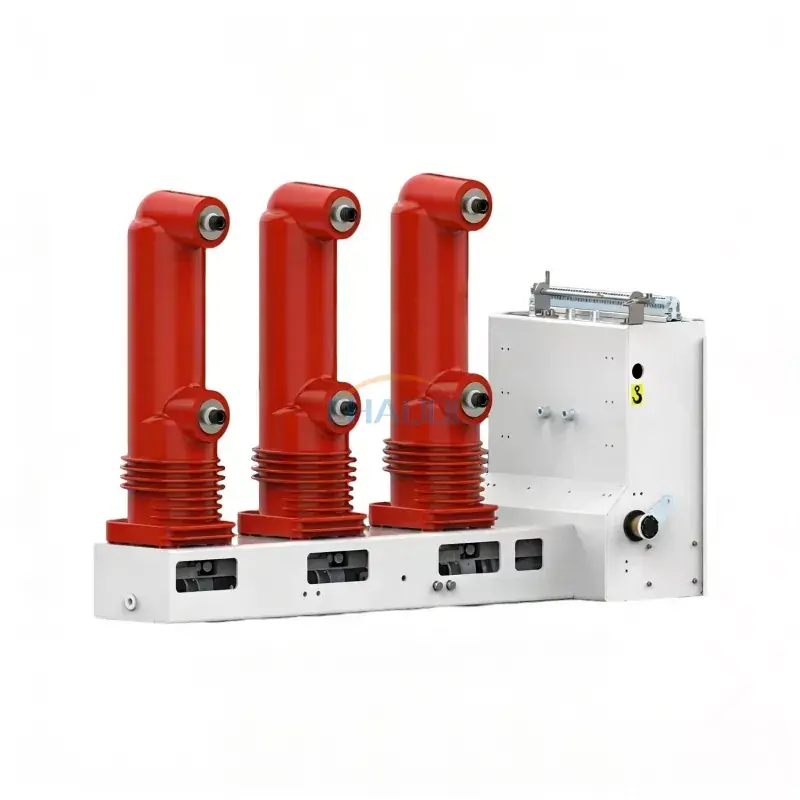

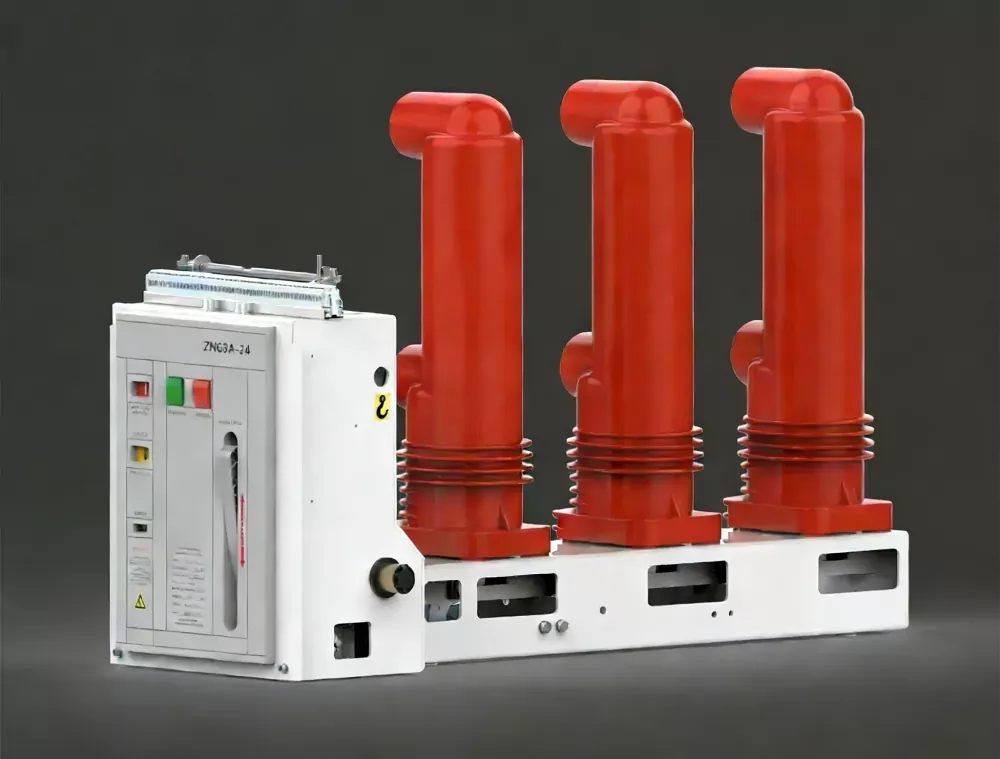

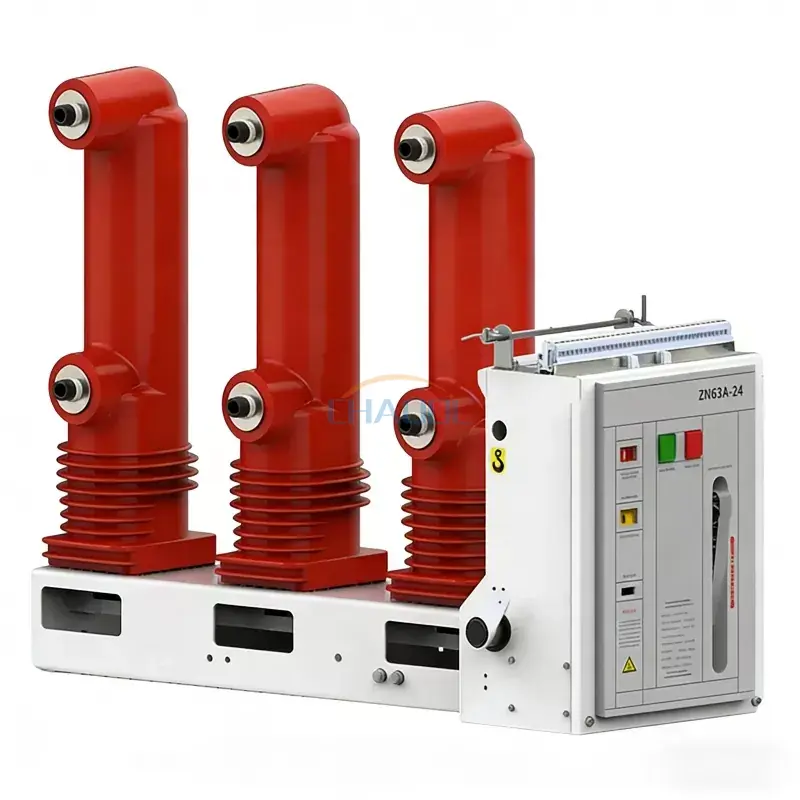

उत्पादन उपस्थिति

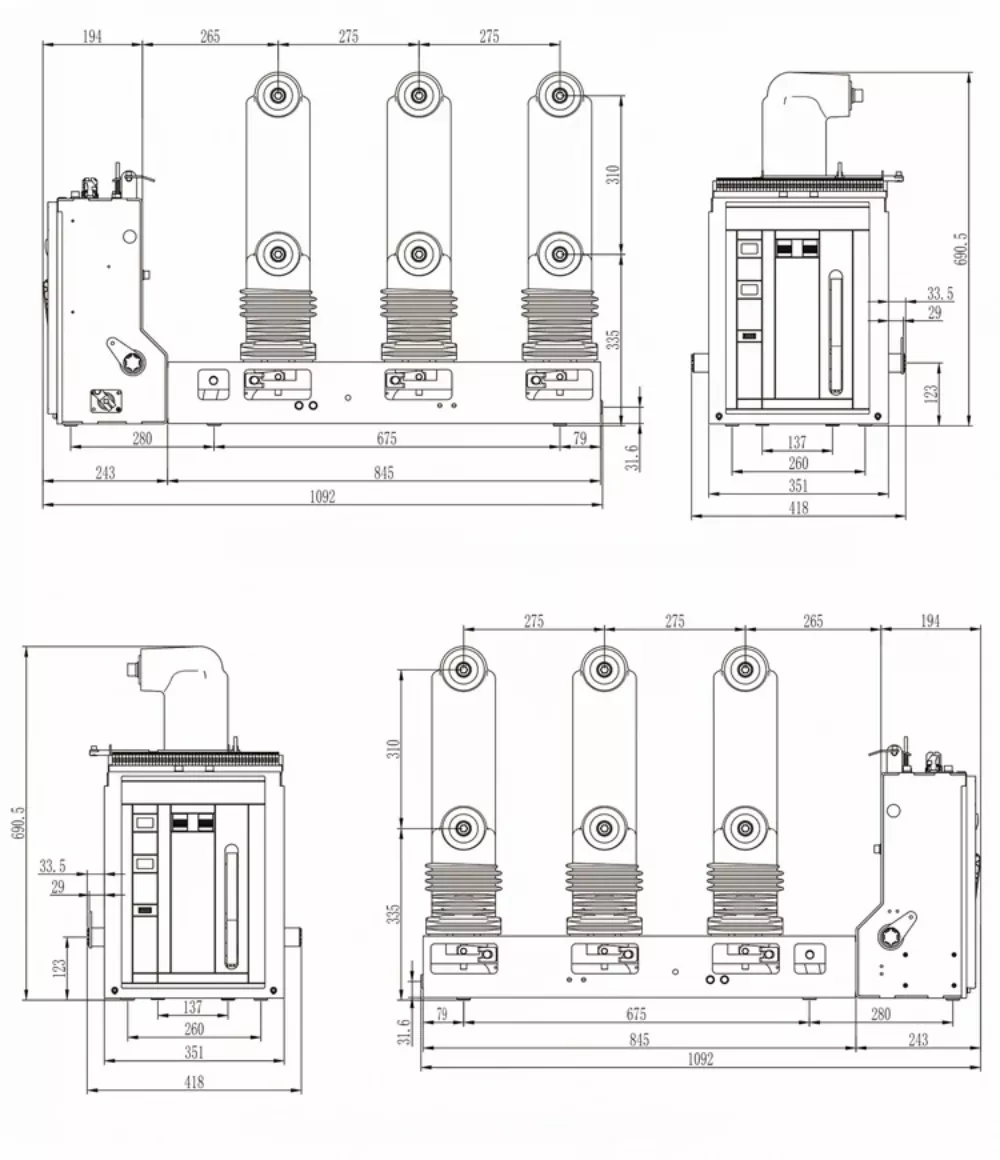

आयाम रेखाचित्र

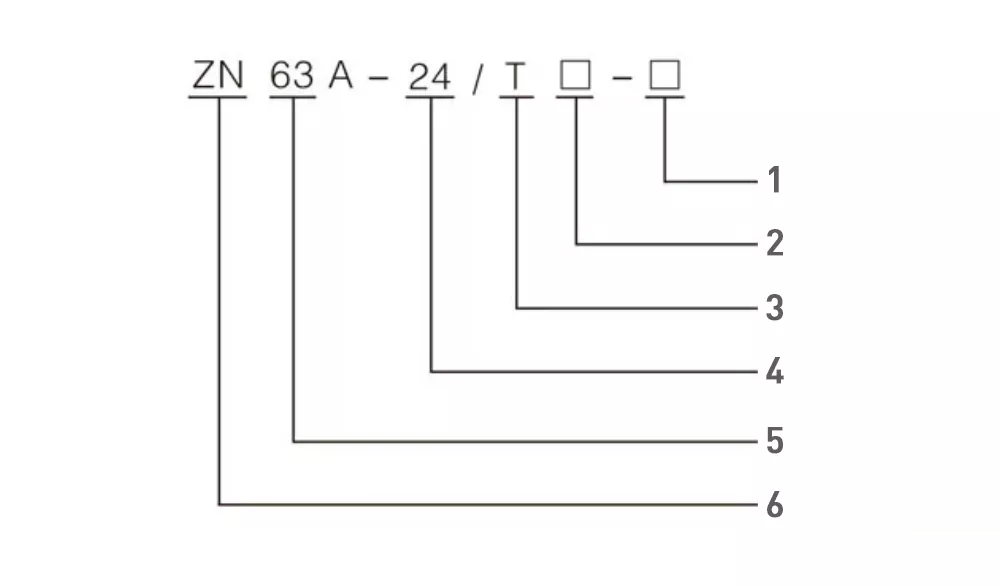

मोडेल पहिचान

• 1 - मूल्याङ्कन गरिएको सर्ट सर्किट ब्रेकिङ करेन्ट (kA)
• २ - मूल्याङ्कन गरिएको वर्तमान (A)
• 3 - सञ्चालन संयन्त्र
• ४ - रेटेड भोल्टेज (kV)
• 5 - डिजाइन श्रृंखला
• 6 - भित्री भ्याकुम सर्किट ब्रेकर

उत्पादन सुविधाहरू

• कम्प्याक्ट डिजाइन र भरपर्दो प्रसारणको साथ एकीकृत साइड-माउन्ट अपरेटिङ मेकानिज्म।
• तामा-क्रोमियम सम्पर्कहरूको साथ उच्च-प्रदर्शन भ्याकुम अवरोधकले उत्कृष्ट चाप बुझाउने क्षमता र विस्तारित विद्युतीय जीवन सुनिश्चित गर्दछ।
• तेर्सो रूपमा व्यवस्थित वसन्त अपरेटिङ मेकानिजमले म्यानुअल र मोटर चार्जिङ दुवैलाई समर्थन गर्दछ।
• द24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकरविभिन्न स्विचगियर प्रणालीहरू अनुरूप एक निश्चित प्रकार वा फिर्ता लिन सकिने प्रकारको रूपमा स्थापना गर्न सकिन्छ।
• उच्च डाइलेक्ट्रिक इन्सुलेशन बल, कम वर्तमान काट्ने, र उत्कृष्ट सर्ट-सर्किट अवरोध प्रदर्शन।
• ठोस इपोक्सी इन्सुलेशनले नमी, पराबैंगनी विकिरण, तापमान परिवर्तन, बुढ्यौली र प्रदूषणको लागि उत्कृष्ट प्रतिरोध प्रदान गर्दछ।
• मेकानिकल जीवन 10,000 अपरेशनहरू सम्म, यसलाई बारम्बार स्विच गर्ने अनुप्रयोगहरूको लागि उपयुक्त बनाउँदै।
• बौद्धिक सुरक्षा रिले र सबस्टेशन स्वचालन प्रणाली समर्थन गर्दछ।

प्राविधिक प्यारामिटरहरू

संरचनात्मक डिजाइन

सर्किट ब्रेकरले केन्द्र-सील सिरेमिक वा गिलास भ्याकुम अवरोधकसँग सुसज्जित तीन-चरण पोल संरचना अपनाउछ। कपर-क्रोमियम सम्पर्कहरू र अनुदैर्ध्य चुम्बकीय क्षेत्र टेक्नोलोजीले प्रभावकारी रूपमा सम्पर्क क्षरणलाई कम गर्दछ जबकि डाइलेक्ट्रिक रिकभरी र अवरोध प्रदर्शन सुधार गर्दछ। एकीकृत वसन्त अपरेटिङ मेकानिजमले यसको सेवा जीवनभर न्यूनतम मर्मतसम्भारको साथ स्थिर खोल्ने र बन्द गर्ने कार्यहरू प्रदान गर्दछ।

आवेदन आवश्यकताहरूमा निर्भर गर्दै, पोलहरू उच्च-शक्तिको इपोक्सी राल इन्सुलेशन वा सिलिकन रबर-लेपित इन्सुलेशन प्रयोग गरेर निर्माण गर्न सकिन्छ, आर्द्रता, संक्षेपण, यूभी एक्सपोजर, र कठोर औद्योगिक वातावरणमा उच्च प्रतिरोध प्रदान गर्दै।

अनुप्रयोगहरू

द24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकरभरपर्दो सुरक्षा, बारम्बार सञ्चालन र लामो सेवा जीवन चाहिने मध्यम-भोल्टेज वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

• पावर प्लान्टहरू
• विद्युत सबस्टेशनहरू
• औद्योगिक ऊर्जा वितरण प्रणाली
• खनन कार्यहरू
• धातुकर्म बिरुवाहरू
• रासायनिक प्रशोधन सुविधाहरू
• कोइला उद्योग
• नवीकरणीय ऊर्जा परियोजनाहरू
• वाणिज्य र नगरपालिका पावर नेटवर्क
• स्मार्ट सबस्टेशन र स्वचालन प्रणाली

परिचालन वातावरण

• परिवेश तापमान: -15°C देखि +40°C
• स्थापना उचाइ: 1000m सम्म (अनुरोधमा उपलब्ध उच्च उचाइहरू)
• अधिकतम भूकम्प तीव्रता: 8 डिग्री
• सापेक्षिक आर्द्रता: दैनिक औसत ≤95%, मासिक औसत ≤90%
• आगो जोखिम, विस्फोट जोखिम, गम्भीर प्रदूषण, संक्षारक ग्यासहरू, र अत्यधिक कम्पनबाट मुक्त वातावरणको लागि उपयुक्त।

कार्य सिद्धान्त

द24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकरचाप निभाउने माध्यमको रूपमा सिल गरिएको भ्याकुम अवरोधक प्रयोग गर्दछ। जब गल्ती प्रवाहहरू हुन्छन्, सम्पर्कहरू द्रुत रूपमा अलग हुन्छन्, र भ्याकुम चेम्बरले विद्युतीय चापलाई तुरुन्तै निभाउँछ, न्यूनतम सम्पर्क पहिरनको साथ द्रुत गल्ती अलगाव प्रदान गर्दछ। स्प्रिङ अपरेटिङ मेकानिज्मसँग मिलाएर, ब्रेकरले भरपर्दो स्विचिङ कार्यसम्पादन, उच्च अवरोध गर्ने क्षमता, र दीर्घकालीन परिचालन स्थिरता प्रदान गर्दछ।

यो भ्याकुम सर्किट ब्रेकर किन छनौट गर्नुहोस्?

• कम्पैक्ट एकीकृत साइड माउन्ट डिजाइन
• लामो विद्युतीय र मेकानिकल सेवा जीवन
• मर्मत-मैत्री निर्माण
• उत्कृष्ट इन्सुलेशन प्रदर्शन
• बारम्बार स्विच अवस्था अन्तर्गत विश्वसनीय सञ्चालन
• स्थिर र फिर्ता लिन मिल्ने स्विचगियरको लागि उपयुक्त
• बौद्धिक सुरक्षा र स्वचालन प्रणाली संग उपयुक्त

बारम्बार सोधिने प्रश्नहरू

24kV साइड माउन्टेड भ्याकुम सर्किट ब्रेकर केको लागि प्रयोग गरिन्छ?

यो सबस्टेशनहरू, औद्योगिक प्लान्टहरू, उपयोगिता वितरण प्रणालीहरू, र व्यावसायिक पावर नेटवर्कहरूमा मध्यम-भोल्टेज विद्युतीय उपकरणहरू स्विच गर्न, सुरक्षा गर्न र नियन्त्रण गर्न प्रयोग गरिन्छ।

भ्याकुम सर्किट ब्रेकरका फाइदाहरू के हुन्?

भ्याकुम सर्किट ब्रेकरहरूले उत्कृष्ट चाप अवरोध, कम मर्मत आवश्यकताहरू, लामो सेवा जीवन, उच्च परिचालन विश्वसनीयता, र तेल वा SF6 ग्यास बिना वातावरण मैत्री सञ्चालन प्रदान गर्दछ।

के यो सर्किट ब्रेकर फिर्ता लिन मिल्ने स्विचगियरमा स्थापना गर्न सकिन्छ?

हो। यो फिक्स्ड-माउन्ट गरिएको र फिर्ता लिन मिल्ने कन्फिगरेसनहरूमा उपलब्ध छ, विभिन्न स्विचगियर सम्मेलनहरूमा लचिलो एकीकरणलाई अनुमति दिँदै।

कुन उद्योगहरूले सामान्यतया यो उत्पादन प्रयोग गर्छन्?

यो व्यापक रूपमा विद्युत उत्पादन, सबस्टेशन, धातु विज्ञान, खानी, रासायनिक प्रशोधन, कोइला उद्योग, नवीकरणीय ऊर्जा सुविधाहरू, र औद्योगिक ऊर्जा वितरण प्रणालीहरूमा प्रयोग गरिन्छ।
