बाहिरी उच्च भोल्टेज विच्छेदन स्विच

Model:GW4-12(40.5/72.5/126)

Anqiang पावर को बाहिरी उच्च भोल्टेज विच्छेदन स्विच शक्ति प्रणाली मा सामान्यतया प्रयोग उपकरण हो। तिनीहरूको मुख्य कार्य सुरक्षा सुनिश्चित गर्न उपकरण वा लाइन मर्मत समयमा भोल्टेज अलग छ। तिनीहरूले लोड वर्तमान वा सर्ट-सर्किट वर्तमान अवरोध गर्न सक्दैन र सर्किट ब्रेकर संग संयोजन मा प्रयोग गर्नुपर्छ। पावर बन्द गर्दा, सर्किट ब्रेकर पहिले खोलिनुपर्छ, त्यसपछि डिस्कनेक्ट स्विच द्वारा; पावर रिस्टोर गर्दा, डिस्कनेक्ट स्विच पहिले बन्द गर्नुपर्छ, त्यसपछि सर्किट ब्रेकर।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

Anqiang पावरको बाहिरी उच्च भोल्टेज डिस्कनेक्ट स्विच GW4 श्रृंखला हो। यो 12KV, 35KV, 66KV, 110KV, 126KV, र 220KV को मूल्याङ्कन गरिएको भोल्टेजको साथ बाहिरी AC 50Hz पावर प्रणालीहरूमा प्रयोगको लागि उपयुक्त छ, र भोल्टेज छ तर लोड नभएको बेला सर्किटहरू खोल्न र बन्द गर्न प्रयोग गरिन्छ।

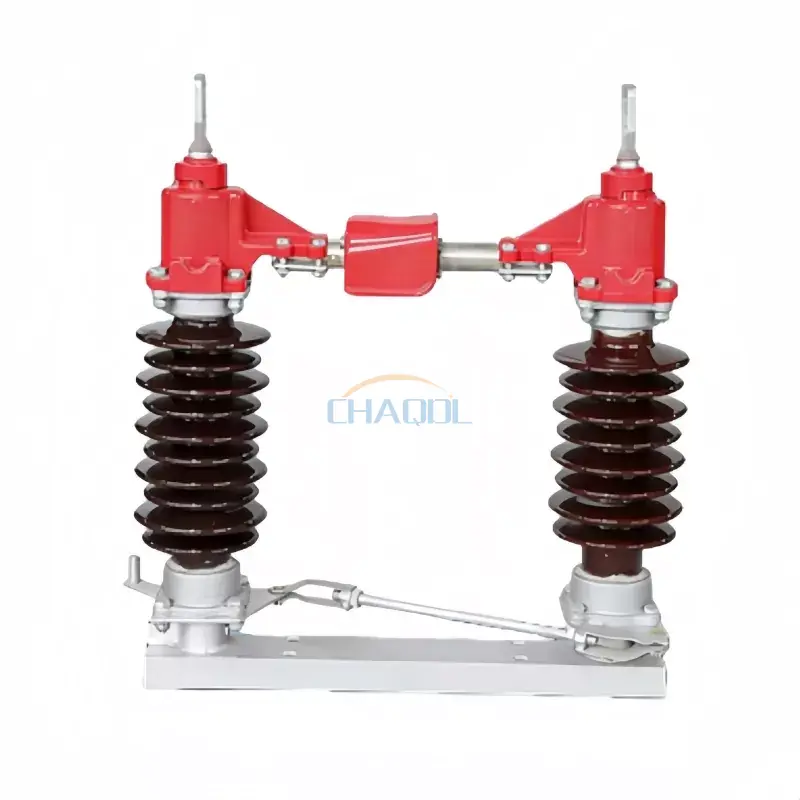

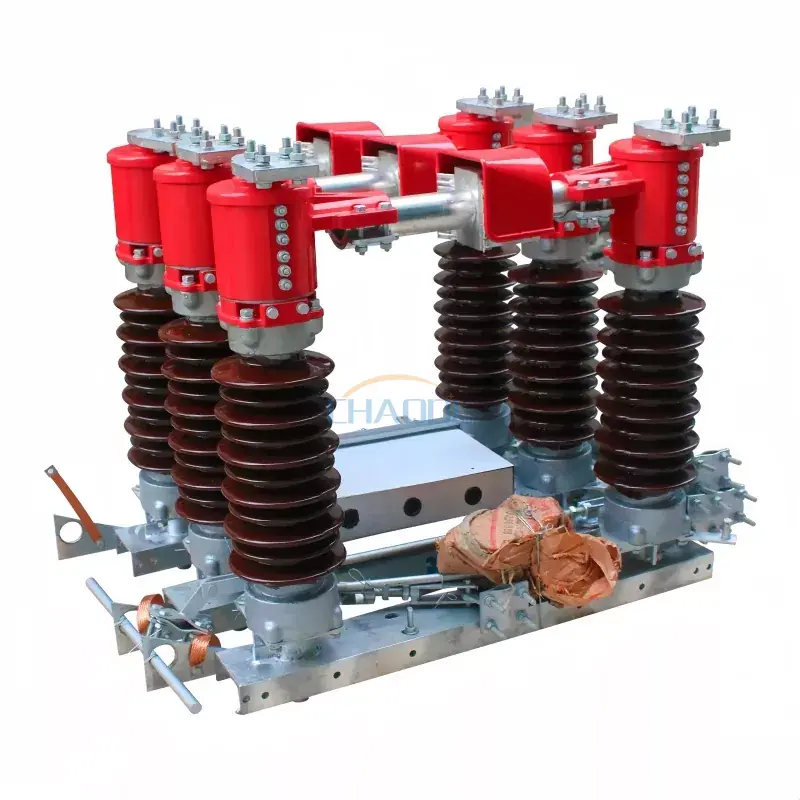

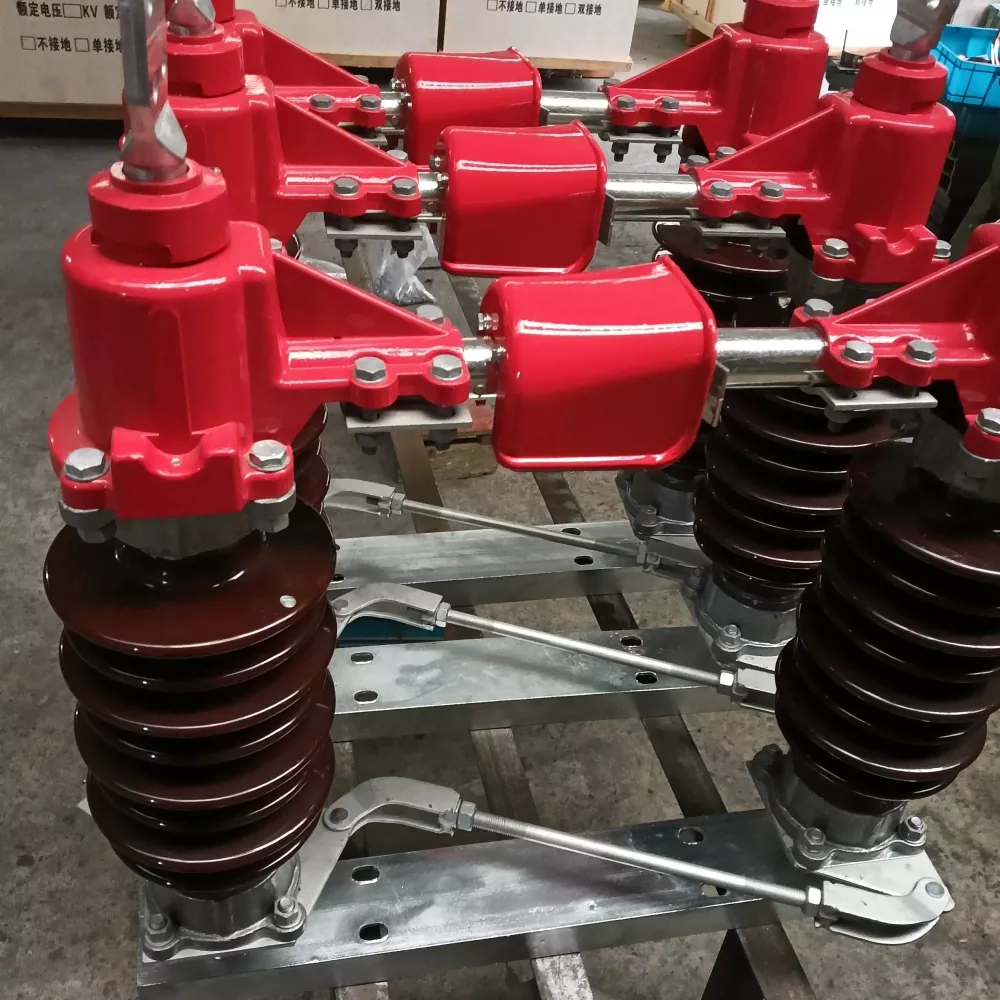

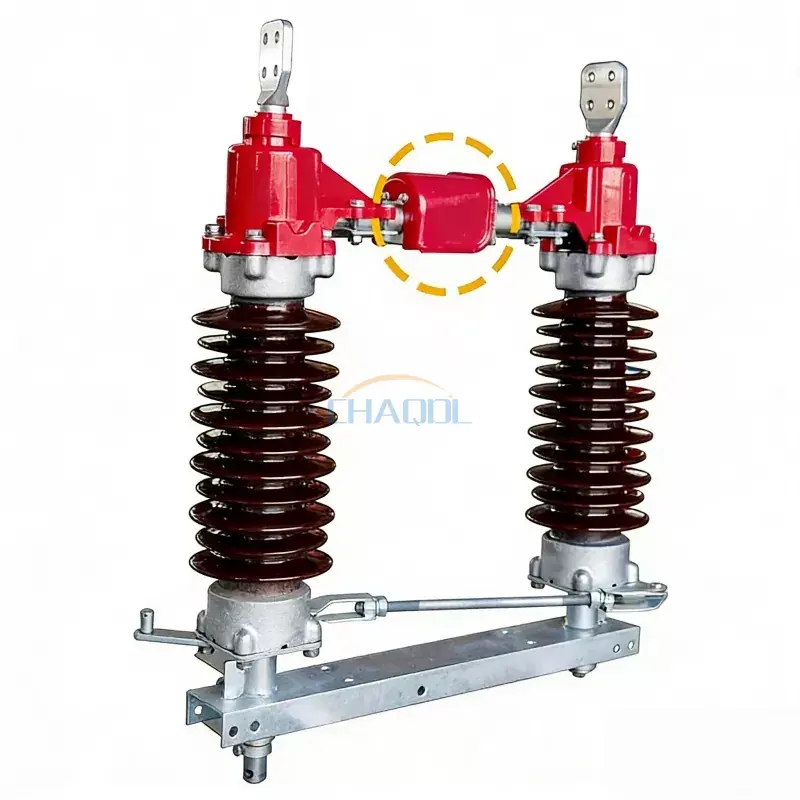

उत्पादन फोटोहरू

Outdoor High Voltage Disconnect Switch

प्राविधिक प्यारामिटरहरू

परियोजनाको नाम			प्यारामिटर मान
मूल्याङ्कन भोल्टेज			40.5KV		72.5KV		126KV
मूल्याङ्कन इन्सुलेशन स्तर	1-मिनेट पावर फ्रिक्वेन्सी भोल्टेज सामना		९५/११५ KV		140/160 KV		230/245KV
	बिजुली आवेग भोल्टेज सामना		१८५/२१५ केभी		३२५/३७५ केभी		550/630 KV
मूल्याङ्कन गरिएको आवृत्ति			५० हर्ट्ज
मूल्याङ्कन गरिएको वर्तमान			400/630/1000A		1250/1600/2000A		3150/4000A
मूल्याङ्कन गरिएको छोटो समय वर्तमान प्रतिरोध			16/20/31.5kA		३१.५/४०kA		५०kA
रेटेड शिखर वर्तमान प्रतिरोध			40/50/63kA		80/100kA		125kA
मूल्याङ्कन गरिएको छोटो-सर्किट अवधि			४/२ सेकेन्ड
रेटेड टर्मिनल मेकानिकल लोड	तेर्सो अनुदैर्ध्य भार		750N		1000N
	तेर्सो पार्श्व भार		500N		750N
	ठाडो बल		750N		1000N
यान्त्रिक जीवन			2000 पटक
म्यानुअल रूपमा संचालित संयन्त्र		ग्राउन्डिङ बिना	CS11(F)
		एकल ग्राउन्डिङ	CS 8-6D(F)
		डबल ग्राउन्डिङ	मुख्य कटर CS14G, ग्राउन्ड कटर CS11
		नियन्त्रण सर्किट भोल्टेज	AC 220/380, DC 220
मोटर-संचालित परिचालन संयन्त्र		मोडेल	CJ5/CJ6
		मोटर भोल्टेज	AC220/380, DC220
		नियन्त्रण सर्किट भोल्टेज	AC220, DC220
		खुल्ने समय (सर्किट ब्रेकरको)	६±१ सेकेन्ड
उत्पादन वजन		ग्राउन्ड गरिएको छैन	360kg	500kg		700kg
		एकल ग्राउन्डिङ	410 kg	600kg		800kg
		डबल ग्राउन्डिङ	४६० किलोग्राम	700kg		900kg

उत्पादन आयाम रेखाचित्र

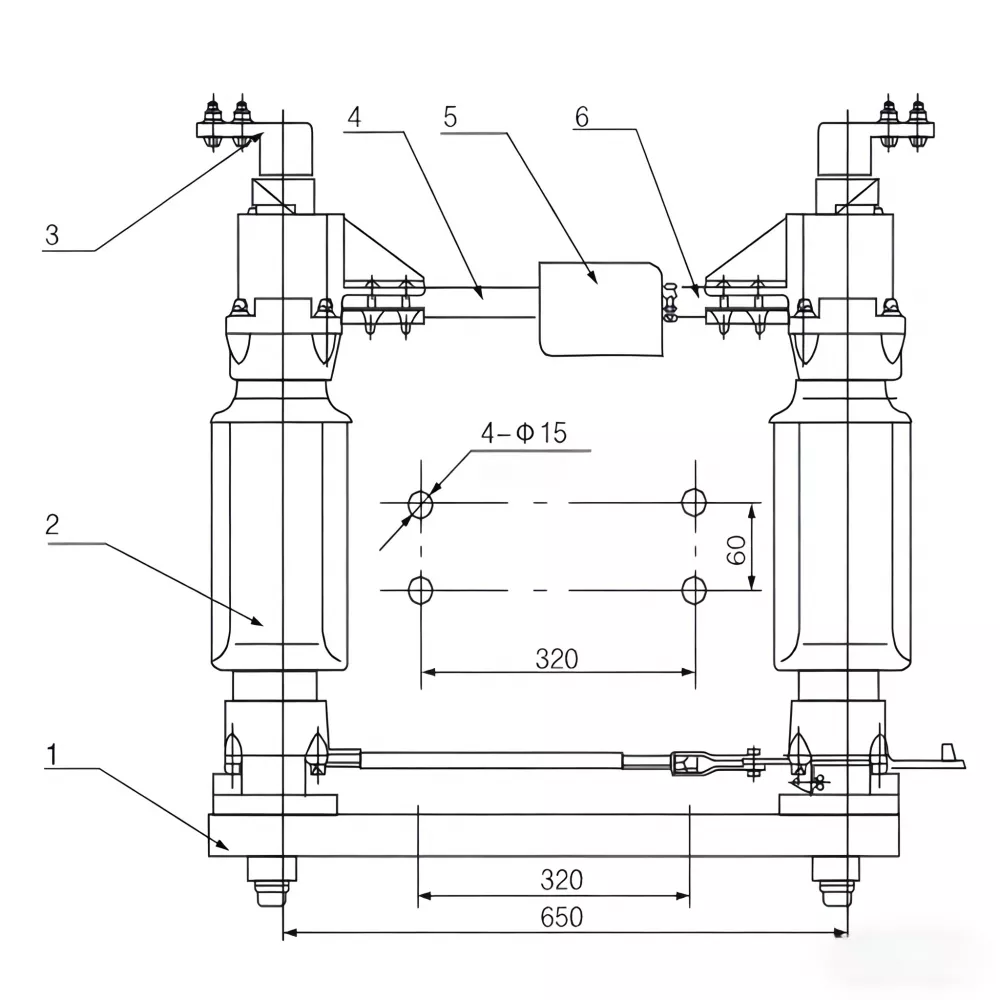

GW4-40.5(DW) आउटडोर हाई भोल्टेज डिस्कनेक्ट स्विचको संरचनात्मक रेखाचित्र

Outdoor High Voltage Disconnect Switch

१. आधार

2. समर्थन इन्सुलेटर

3. तार टर्मिनल

4. स्थिर प्रवाहकीय ट्यूब

5. वर्ग पानी कभर

6. चल प्रवाहकीय ट्यूब

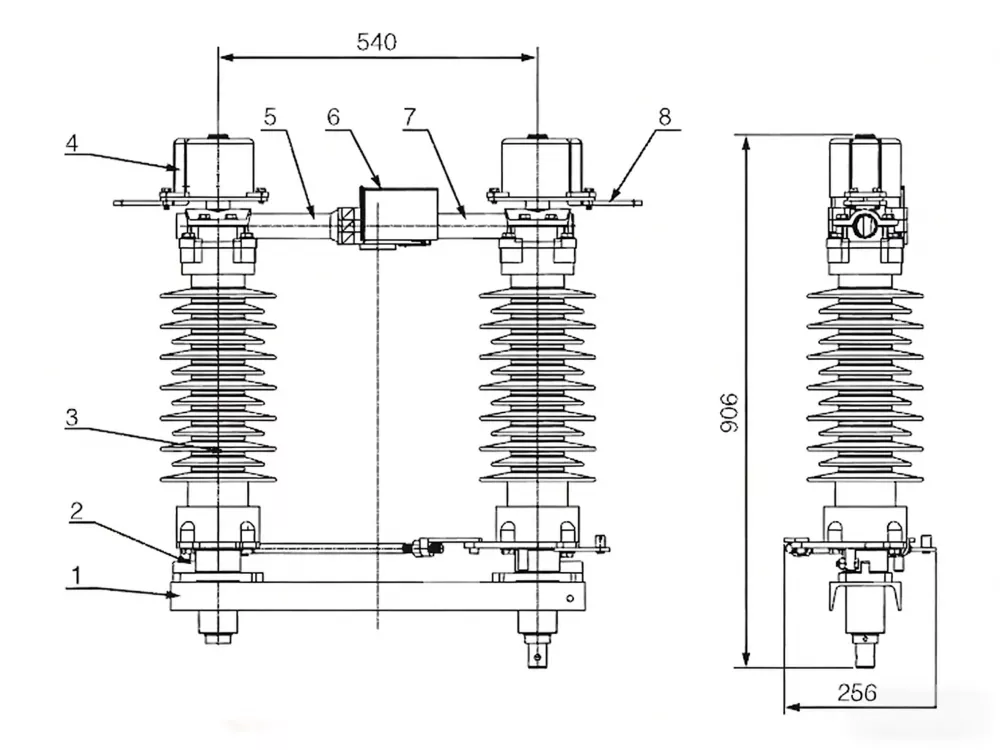

GW4-40.5W/630A-1250A एकल-पोल डिस्कनेक्टर स्विचको रूपरेखा रेखाचित्र

Outdoor High Voltage Disconnect Switch

1. च्यानल स्टील कोष्ठक

2. समर्थन आधार

3. इन्सुलेट पोस्ट

4. दायाँ आउटलेट टर्मिनल

5. बेलनाकार अन्त प्रवाहकीय रड

6. वर्षा कभर

7. सम्पर्क प्रवाहकीय रड

8. बायाँ आउटलेट टर्मिनल

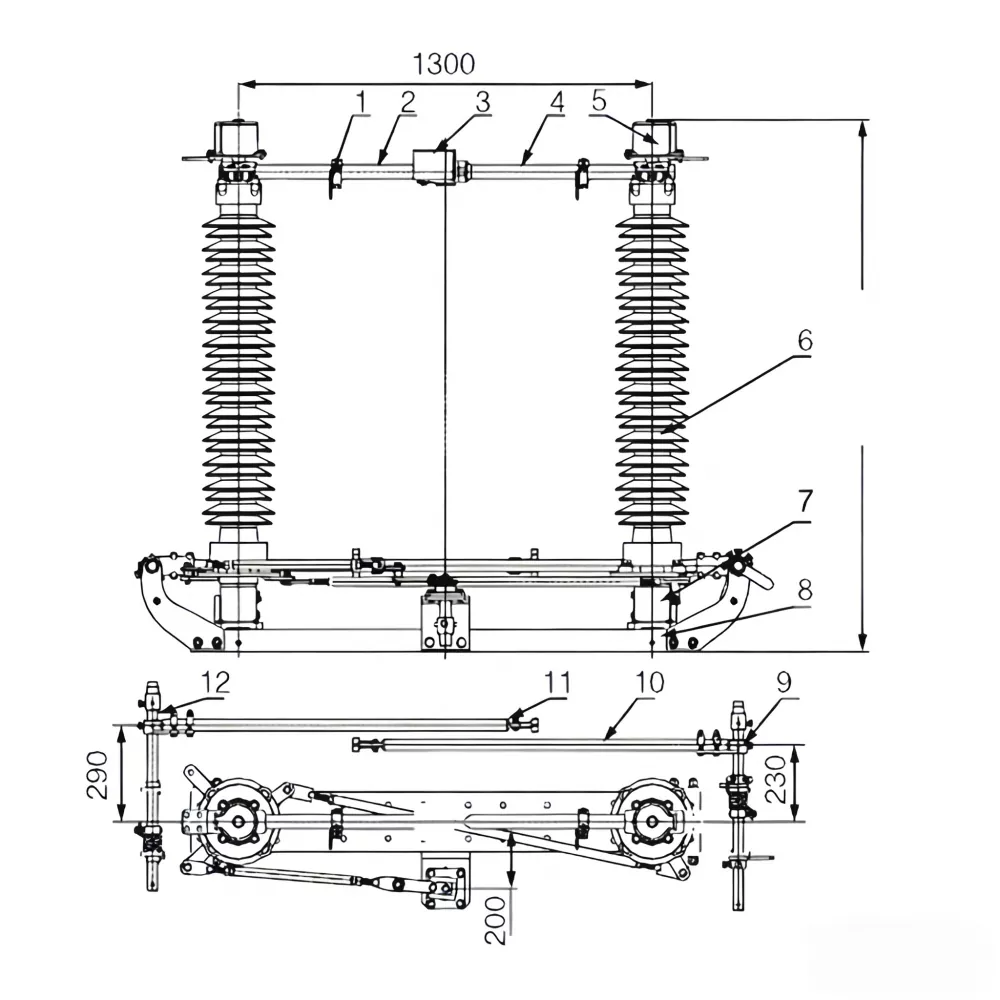

GW4-126 एकल-चरण मुख्य चरण विच्छेद स्विच को रूपरेखा रेखाचित्र

Outdoor High Voltage Disconnect Switch

1. ग्राउन्डिङ स्विच निश्चित सम्पर्क

2. सम्पर्क गाइड रड

3. स्टेनलेस स्टील वर्षा कभर

4. बेलनाकार प्रवाहकीय रड

5. लचिलो जडान टर्मिनल ब्लक

6. इन्सुलेट समर्थन

7. असर आवास

8. आधार फ्रेम माउन्ट

9. दायाँ ग्राउन्डिङ स्विच असेंबली

10. ग्राउन्डिङ स्विच स्टिल पाइप

11. ग्राउन्डिङ स्विच चलिरहेको सम्पर्क

12. बायाँ ग्राउन्डिङ स्विच विधानसभा
