66KV ट्याङ्की प्रकार SF6 सर्किट ब्रेकर

66KV ट्याङ्क प्रकार SF6 सर्किट ब्रेकर (मोडेल: LW36-66) 50Hz AC को मूल्याङ्कन फ्रिक्वेन्सीको साथ 66KV पावर ट्रान्समिशन र वितरण प्रणालीहरूको लागि डिजाइन गरिएको उच्च-भोल्टेज आउटडोर सर्किट ब्रेकर हो। SF6 ग्यासलाई इन्सुलेट र चाप निभाउने माध्यमको रूपमा प्रयोग गर्दै, यसले भरपर्दो स्विचिङ, त्रुटि अवरोध, र सबस्टेशनहरू, उपयोगिता पावर ग्रिडहरू, औद्योगिक सुविधाहरू, र नवीकरणीय ऊर्जा परियोजनाहरूको लागि सुरक्षा प्रदान गर्दछ। सर्किट ब्रेकरलाई बस टाई ब्रेकरको रूपमा र क्यापेसिटर बैंक स्विचिङ अनुप्रयोगहरूको लागि पनि प्रयोग गर्न सकिन्छ।

एक कम्प्याक्ट लाइभ-ट्याङ्क संरचनाको साथ डिजाइन गरिएको, LW36-66 ले उत्कृष्ट विद्युतीय प्रदर्शन र दीर्घकालीन परिचालन विश्वसनीयता प्रदान गर्दा स्थापना स्थानलाई कम गर्छ। यसको उन्नत वसन्त सञ्चालन संयन्त्र, कम SF6 चुहावट दर, र मर्मत-अनुकूल डिजाइनले यसलाई आधुनिक उच्च भोल्टेज प्रसारण नेटवर्कहरूको लागि सुरक्षित, कुशल र स्थिर सञ्चालनको लागि एक आदर्श समाधान बनाउँछ।

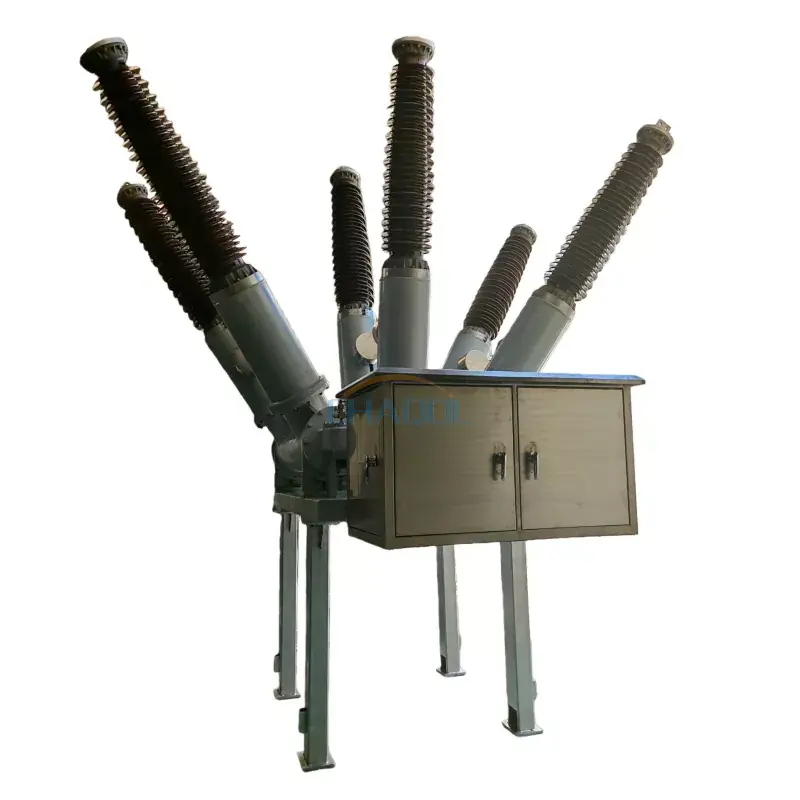

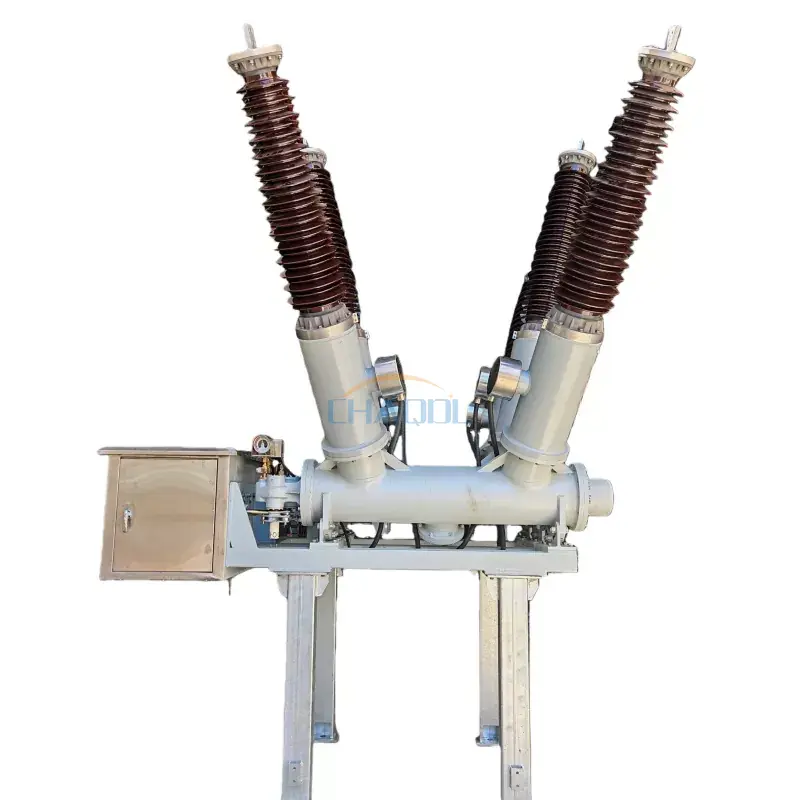

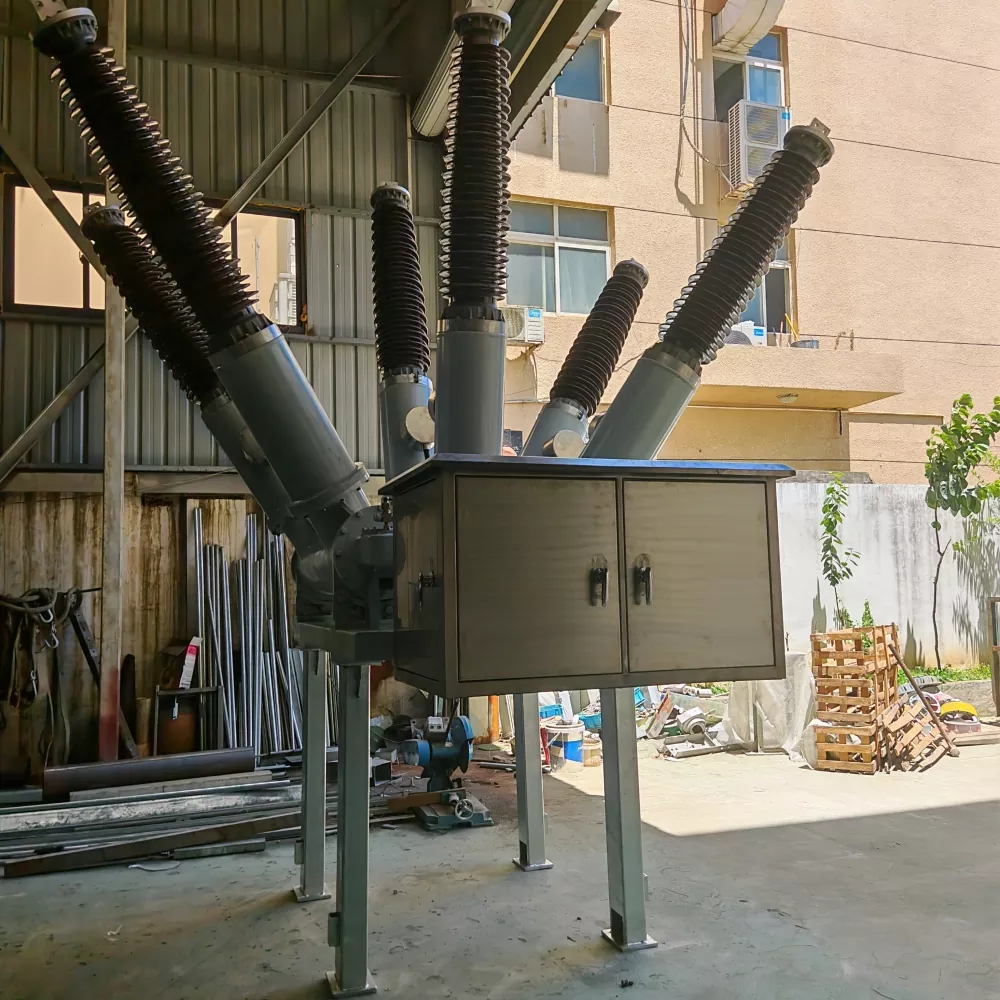

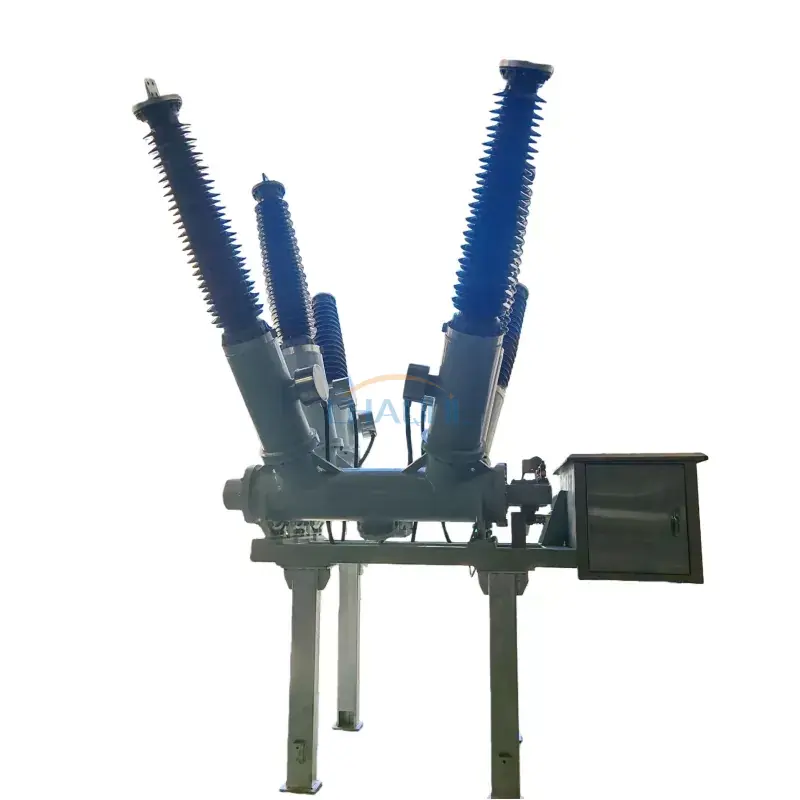

वास्तविक उत्पादन फोटो

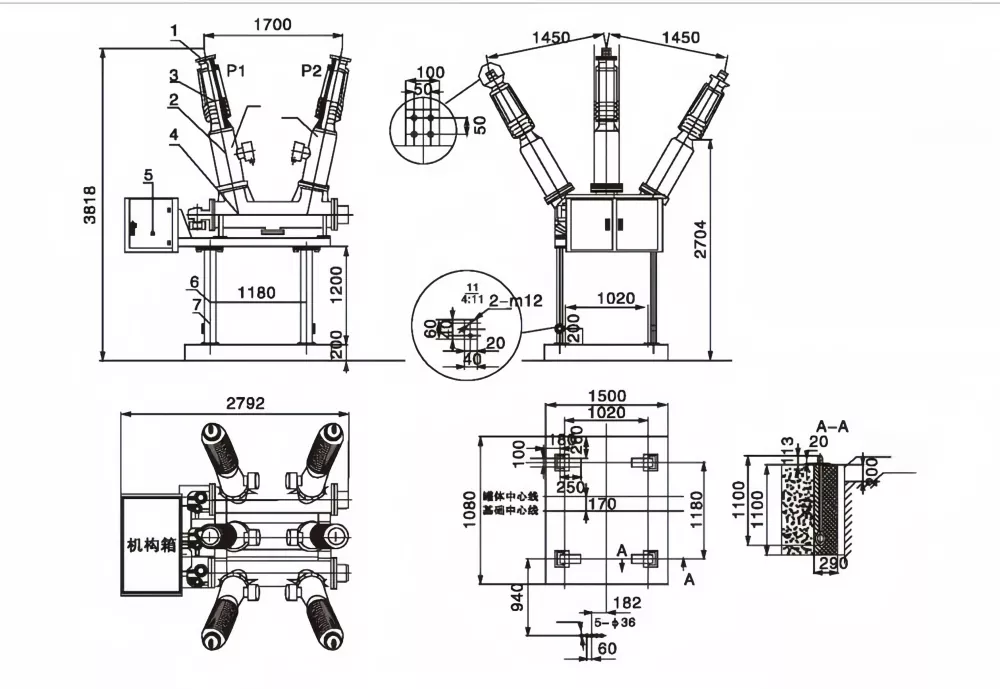

उत्पादन आयाम रेखाचित्र

मुख्य संरचना

• उत्कृष्ट विद्युत चालकताको लागि सिल्भर प्लेटेड एल्युमिनियम सिंगल फेज टर्मिनल ब्लक।
• उच्च-शक्ति पोर्सिलेन आउटगोइंग बुशिंग उच्च इन्सुलेशन प्रदर्शनको साथ।
• सुरक्षा र मापनको लागि निर्मित वर्तमान ट्रान्सफर्मर (CT)।
• उच्च अवरोध गर्ने क्षमताको साथ फ्लोर-माउन्ट गरिएको SF6 चाप निभाउने कक्ष।
• वसन्त परिचालन संयन्त्र र माध्यमिक नियन्त्रण घटकहरू एकीकृत गर्ने संयन्त्र क्याबिनेट।
• स्थिर स्थापनाको लागि भारी शुल्क जस्ती च्यानल इस्पात समर्थन।
• सुधारिएको परिचालन सुरक्षाको लागि बहु ग्राउन्डिङ टर्मिनलहरू।

उत्पादन सुविधाहरू

• सम्मको वर्तमान मूल्याङ्कन गरिएको3150A, भारी लोड प्रसारण अनुप्रयोगहरूको लागि उपयुक्त।
• उन्नत SF6 ग्यास इन्सुलेशन टेक्नोलोजीले उत्कृष्ट डाइलेक्ट्रिक बल र भरपर्दो चाप विलुप्तता सुनिश्चित गर्दछ।
• 31.5kA दोष अवरोध क्षमता र 10,000 मेकानिकल अपरेशनहरू सम्मको लामो विद्युतीय सहनशीलता।
• वार्षिक SF6 ग्यास चुहावट दर ०.५% भन्दा कम, मर्मत आवश्यकताहरू कम गर्दै र दीर्घकालीन सील विश्वसनीयता सुनिश्चित गर्दै।
• द66KV ट्याङ्की प्रकार SF6 सर्किट ब्रेकरप्रदूषण स्तर IV र -40°C देखि +40°C सम्मको परिवेशको तापक्रमलाई समर्थन गर्दै गम्भीर बाहिरी वातावरणको लागि डिजाइन गरिएको हो।
• कम्प्याक्ट ट्यांक-प्रकार निर्माणले मेकानिकल स्थिरता सुधार गर्दा स्थापना ठाउँ घटाउँछ।
• रिमोट निगरानी, ​​सबस्टेशन स्वचालन, र आधुनिक स्मार्ट ग्रिड अनुप्रयोगहरूको लागि उपयुक्त।

प्राविधिक विनिर्देशहरू

सञ्चालन संयन्त्र निर्दिष्टीकरण

अनुप्रयोगहरू

द66KV ट्याङ्की प्रकार SF6 सर्किट ब्रेकरउच्च भोल्टेज पावर ट्रान्समिशन र वितरण प्रणालीहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ भरपर्दो स्विचिंग र सुरक्षा आवश्यक हुन्छ।

• ६६ केभी सबस्टेशनहरू
• उपयोगिता प्रसारण र वितरण नेटवर्क
• पावर उत्पादन प्लान्टहरू
• नवीकरणीय ऊर्जा ग्रिड एकीकरण
• औद्योगिक ऊर्जा वितरण प्रणाली
• क्यापेसिटर बैंक स्विचिङ
• बस टाई र फिडर सुरक्षा
• स्मार्ट ग्रिड र सबस्टेशन स्वचालन परियोजनाहरू

कार्य सिद्धान्त

66KV ट्याङ्क प्रकार SF6 सर्किट ब्रेकरले सल्फर हेक्साफ्लोराइड (SF6) ग्यास दुवै इन्सुलेट र चाप शमन माध्यमको रूपमा प्रयोग गर्दछ। जब सम्पर्कहरू स्विचिङ सञ्चालनको क्रममा अलग हुन्छन्, एक विद्युतीय चाप उत्पन्न हुन्छ। उच्च-दबाव SF6 ग्यासले चापलाई द्रुत रूपमा चिसो र डियोनाइज गर्दछ, जसले त्रुटि प्रवाहलाई सुरक्षित र प्रभावकारी रूपमा अवरोध गर्न अनुमति दिन्छ। मोटर चार्ज गरिएको स्प्रिङ अपरेटिङ मेकानिजमले उच्च भोल्टेज बिजुली प्रणालीहरूको लागि भरपर्दो सुरक्षा सुनिश्चित गर्दै छिटो खोल्ने र बन्द गर्ने कार्यहरू प्रदान गर्दछ।

बारम्बार सोधिने प्रश्नहरू

66KV ट्याङ्की प्रकार SF6 सर्किट ब्रेकर केको लागि प्रयोग गरिन्छ?

यो 66KV प्रसारण र वितरण प्रणालीहरूमा स्विचिंग, सुरक्षा, र त्रुटि अवरोधका लागि प्रयोग गरिन्छ, सबस्टेशनहरू र पावर ग्रिडहरूको सुरक्षित र भरपर्दो सञ्चालन कायम राख्न मद्दत गर्दछ।

SF6 ट्यांक प्रकारको सर्किट ब्रेकरका फाइदाहरू के हुन्?

SF6 ट्यांक प्रकारका सर्किट ब्रेकरहरूले उत्कृष्ट इन्सुलेशन प्रदर्शन, उच्च अवरोध गर्ने क्षमता, कम्प्याक्ट संरचना, कम मर्मत आवश्यकताहरू, र लामो मेकानिकल सेवा जीवन प्रदान गर्दछ।

के यो सर्किट ब्रेकर क्यापेसिटर बैंक स्विचिंग को लागी प्रयोग गर्न सकिन्छ?

हो। LW36-66 क्यापेसिटर बैंक स्विचिंग, बस टाई अनुप्रयोगहरू, र उच्च भोल्टेज प्रसारण लाइन सुरक्षाको लागि उपयुक्त छ।

के सर्किट ब्रेकर कठोर बाहिरी वातावरणको लागि उपयुक्त छ?

हो। यो प्रदूषण स्तर IV अवस्थाहरू र -40°C देखि +40°C सम्मको परिवेशको तापमानमा भरपर्दो रूपमा सञ्चालन गर्न डिजाइन गरिएको हो, यसले बाहिरी स्थापनाहरूको माग गर्न उपयुक्त बनाउँछ।
